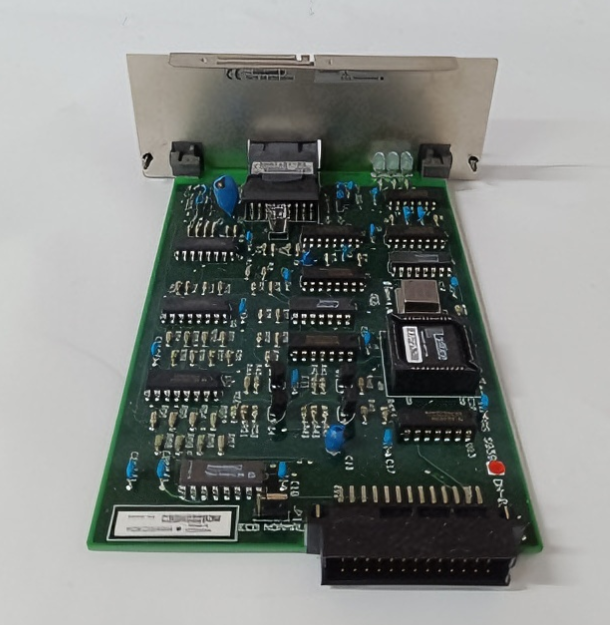

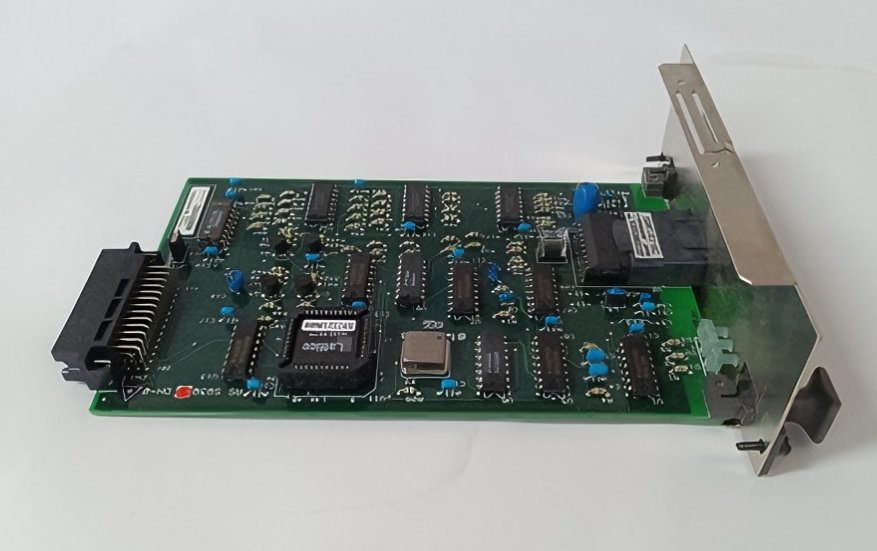

YOKOGAWA AIP591过程控制模块
产品概述
YOKOGAWA AIP591过程控制模块是日本横河电机专为工业自动化分布式控制系统（DCS）设计的核心模拟量控制组件，主要用于工业现场过程参数的采集、处理与精准控制，适配横河CENTUM CS/VP等主流DCS架构，可无缝集成于ESB总线节点单元（如ANB10S/10D、ANB11S/11D）及现场控制单元（如AFV30S/30D、AFV40S/40D等）。该模块作为现场设备与控制系统的关键桥梁，具备多类型模拟量信号适配能力，可对温度、压力、流量、液位等核心工艺参数进行实时采集与闭环控制，同时集成完善的报警机制与故障诊断功能，能有效保障工业生产过程的稳定性与安全性。其模块化设计兼顾了安装便捷性与维护灵活性，支持冗余配置，可大幅提升系统的可用性，广泛应用于石油化工、电力、冶金等对控制精度与可靠性要求极高的连续流程工业场景。
规格参数
YOKOGAWA AIP591过程控制模块以精准的技术参数匹配工业过程控制的严苛需求，核心规格参数经过工业级环境验证，具体详情如下：
- 基础信息：型号为AIP591，制造商为YOKOGAWA（横河电机），产品类型为工业级过程控制模块，原产国为日本；核心适配系统为横河CENTUM CS/VP分布式控制系统，支持ESB总线、ER总线节点单元及多种现场控制单元；
- 输入输出规格：支持多类型模拟量输入输出信号，输入信号涵盖4~20mA、0~20mA线性电流信号，0~60mV、0~1V、0~5V、1~5V、-10~10V线性电压信号，可适配2线制/4线制变送器；输出信号以4~20mA标准电流信号为主，用于驱动现场执行器；
- 精度与响应性能：输入精度达±0.1%FS，电流输入误差≤±16μA，电压输入误差≤±4mV（1~5V量程）、±20mV（-10~10V量程）；数据更新周期≤10ms，阶跃响应时间≤100ms，确保控制指令的快速响应；
- 通道配置：采用16通道非隔离设计（部分通道支持差分输入），可独立配置各通道输入类型，满足多参数并行监测与控制需求；
- 电源参数：供电电压为DC 5V与DC 24V双电源供电，其中5V供电典型功耗≤350mA，24V供电典型功耗≤120mA；具备电源反接保护与过流保护功能，可防止电源异常导致设备损坏；
- 环境适应性参数：工作温度范围为0°C~50°C，存储温度范围为-20°C~70°C；相对湿度适应范围为0~95%RH（无冷凝）；可承受振动强度为10~55Hz、0.3mm振幅（正弦波，X/Y/Z三方向，各30分钟），冲击强度为10G（11ms，半正弦波，X/Y/Z三方向，各3次）；
- 物理与安装参数：采用紧凑型模块化设计，外形尺寸（长×宽×高）约为100mm×127mm×25mm（不含安装附件），重量约0.2kg；安装方式为标准导轨安装或模块插槽式安装，适配控制柜内密集布局；
- 安全与电磁兼容参数：符合IEC 61010-1、UL 61010-1等国际安全标准；电磁辐射（EMI）符合EN 55022 Class A标准，电磁抗扰度（EMS）符合EN 55024标准，具备良好的电磁屏蔽性能，可抵御工业现场变频器、电机等设备产生的电磁干扰。
性能特点
YOKOGAWA AIP591过程控制模块融合横河电机在工业控制领域的核心技术，针对过程控制场景的需求，具备多项核心性能优势，全面保障控制过程的精准性与可靠性：
- 多类型信号适配，灵活适配现场需求：支持多种标准模拟量输入输出信号，可根据现场传感器、变送器类型灵活配置通道参数，无需额外信号转换设备，大幅提升了模块的通用性与适配性；
- 高精度采集与快速响应，保障控制精度：采用高精度A/D、D/A转换电路与优化的信号处理算法，输入精度达±0.1%FS，可精准采集微小信号变化；数据更新周期与阶跃响应时间短，确保控制指令快速下发，实现工艺参数的精准闭环控制；
- 完善的报警机制，及时预警故障风险：支持高限报警、低限报警、高低限组合报警等多种过程报警模式，可设置报警滞后值避免噪声干扰导致的误报警；提供普通报警与锁定报警两种模式，锁定报警触发后需手动复位，确保故障信息不被遗漏；传感器断线、A/D转换故障时可触发故障转移功能，保障系统安全；
- 支持冗余配置，提升系统可用性：可采用双冗余配置模式，当主模块出现故障时，备用模块可无缝接管控制任务，确保控制过程不中断，大幅提升了整个控制系统的可靠性与可用性，适配关键工艺环节的控制需求；
- 工业级稳定运行，适配恶劣现场环境：采用工业级电子元件与严苛的生产工艺，具备宽温工作范围与良好的抗振动、抗冲击性能；优异的电磁兼容性能可有效抵御工业现场的电磁干扰，确保在多粉尘、湿度波动大的恶劣环境下持续稳定运行，平均无故障时间（MTBF）超过100,000小时；
- 模块化设计，简化安装与维护：采用标准化模块化结构与接口，可快速插入横河DCS系统的节点单元或控制单元，安装与更换便捷；模块正面配备清晰的状态指示灯，可直观反馈电源状态、通道工作状态与报警信息，便于运维人员快速定位故障点，降低维护成本。
工作原理
YOKOGAWA AIP591过程控制模块的核心工作原理是实现工业现场过程参数的采集、处理、控制与反馈，其工作流程主要分为信号采集与转换、数据处理与控制运算、控制输出与反馈、故障监测与报警四个关键环节，各环节协同保障控制过程的精准与稳定：
第一环节：信号采集与转换。现场传感器或变送器输出的模拟量信号（如4~20mA电流信号、1~5V电压信号）通过模块的输入端子进入内部电路，首先经过信号滤波电路滤除工业环境中的电磁干扰噪声；随后，滤波后的模拟信号进入高精度A/D转换电路，将模拟信号转换为数字信号，同时完成信号量程转换与校准，确保数字信号能准确表征现场工艺参数。
第二环节：数据处理与控制运算。转换后的数字信号传输至模块的核心控制单元，控制单元根据预设的控制逻辑（如PID控制算法）与参数（设定值、比例系数、积分时间、微分时间等）进行实时运算；同时，控制单元对采集的数据进行有效性判断，与预设的报警阈值进行对比，判断是否触发高限、低限等报警。
第三环节：控制输出与反馈。控制单元根据运算结果生成相应的控制指令，通过D/A转换电路将数字控制指令转换为标准模拟量输出信号（如4~20mA），驱动现场执行器（如调节阀、变频器）动作，实现对工艺参数的闭环控制；同时，模块将采集的工艺参数、控制指令执行状态等数据实时反馈至上位控制系统，确保操作人员能实时掌握现场控制情况。
第四环节：故障监测与报警。在整个工作过程中，模块内置的故障监测电路实时监测电源状态、A/D/D/A转换状态、传感器连接状态等关键参数；当监测到传感器断线、转换故障、电源异常等情况时，立即触发故障报警机制，通过状态指示灯点亮报警信号，同时将故障信息反馈至上位系统；若启用故障转移功能，将按照预设逻辑控制报警输出状态，避免故障扩大影响生产安全。
