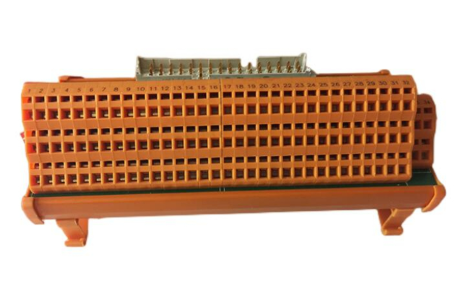

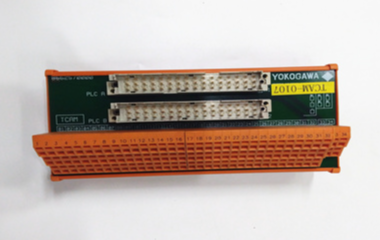

YOKOGAWA 8596020000数字I/O模块
产品详情
YOKOGAWA 8596020000数字I/O模块
产品概述
YOKOGAWA 8596020000数字I/O模块是日本横河电机推出的工业级数字量输入/输出模块，隶属于PLC系统核心备件范畴，主要用于工业自动化场景中开关量信号的采集与控制指令的执行。该模块采用高可靠性的隔离设计，可与横河Centum-ST2等主流控制系统完美兼容，通过专用KS2电缆实现外部设备的稳定连接，能够精准对接传感器、按钮等输入设备以及继电器、电磁阀等输出执行机构，为工业生产过程中的离散控制与状态监测提供核心数据传输与控制支撑。其模块化结构设计不仅便于安装与维护，还能根据工业现场的实际需求进行灵活扩展，广泛适配各类复杂工业环境的应用需求。
规格参数
1. 核心通道参数
- 输入通道：16路数字量输入，支持触点输入与电压输入两种模式；触点输入信号标准为：OFF状态100kΩ及以上，ON状态200Ω及以下；电压输入信号标准为：OFF状态4.5~25V DC，ON状态±1V DC且阻抗200Ω及以下。
- 输出通道：16路数字量输出，采用晶体管触点类型，可同时兼容感性负载与阻性负载，最大负载能力为30V DC、100mA。
2. 电气参数
- 输入触点额定值：5V DC，20mA及以上。
- 电源需求：工作电压为5V DC，最大电流消耗为450mA。
- 输出响应时间：≤16ms，确保控制指令的快速执行与反馈。
3. 功能参数
- 脉冲功能：支持8ms~7200s的脉冲宽度设置，脉冲分辨率达8ms；可选配/P功能码，实现脉冲宽度控制或时间比例输出功能。
- 兼容标准：可选配/G3功能码，符合ISA G3标准，适配特定工业场景的规范要求。
4. 物理与环境参数
- 连接方式：采用专用KS2电缆进行外部连接，确保信号传输的稳定性与抗干扰性。
- 安装方式：支持定位孔导轨安装，适配工业现场标准化安装规范。
- 工作环境：适配工业级宽温工作范围，具备良好的抗振动、抗电磁干扰能力，符合工业现场恶劣环境的使用要求。
性能特点
1. 高可靠性与稳定性
模块采用全通道隔离设计，有效避免外部电磁干扰与信号串扰对数据采集和控制输出的影响，显著提升了在复杂工业电磁环境中的工作稳定性。选用工业级高耐候性元器件，经过严格的环境适应性测试，能够在高低温、高湿度、多粉尘等恶劣工业环境下长期稳定运行，降低设备故障率。
2. 灵活的信号适配能力
输入通道兼容触点信号与电压信号两种主流输入类型，无需额外配置转换模块即可对接不同类型的数字量输入设备，大幅提升了模块的通用性。输出通道支持感性与阻性两种负载类型，可直接驱动各类工业执行机构，减少中间转接环节，提升控制链路的可靠性。
3. 精准的控制响应与脉冲功能
输出响应时间≤16ms，能够快速响应上位机控制指令，确保工业控制过程的实时性，适用于对控制精度要求较高的生产场景。具备高精度脉冲宽度控制功能，脉冲分辨率达8ms，可满足流量控制、步进驱动等需要精准脉冲信号的应用需求，通过功能码选配可扩展时间比例输出功能，适配更多复杂控制逻辑。
4. 便捷的兼容性与扩展性
与横河Centum-ST2等主流控制系统深度兼容，可无缝融入现有工业自动化体系，降低系统升级与改造的成本。模块化设计便于现场安装、调试与维护，支持多模块并行扩展，能够根据工业现场的输入输出点数需求灵活组合，提升系统配置的灵活性。
工作原理
YOKOGAWA 8596020000数字I/O模块的核心工作逻辑分为数字量输入采集与数字量输出控制两个核心环节，整体通过与上位机控制系统的协同实现完整的控制闭环。
1. 数字量输入原理
当外部传感器、按钮等输入设备产生开关量信号时，信号通过专用KS2电缆传输至模块的输入通道。模块内部的隔离电路对输入信号进行抗干扰处理后，将模拟开关量信号转换为标准的数字电信号（高电平/低电平）。随后，模块通过内部总线将转换后的数字信号传输至上位控制系统，完成开关量状态的采集。对于不同类型的输入信号，模块内置的信号识别电路可自动适配，确保采集数据的准确性。
2. 数字量输出原理
上位控制系统根据预设的控制逻辑生成控制指令，通过系统总线传输至YOKOGAWA 8596020000模块。模块接收指令后，经过内部逻辑处理将数字控制信号转换为可驱动外部执行机构的电信号，通过输出通道传输至继电器、电磁阀等设备，实现设备的启停、切换等控制动作。对于脉冲控制需求，模块可根据上位指令精准生成设定宽度的脉冲信号，通过时间比例输出或脉冲宽度控制功能实现精准的过程控制。同时，模块内置的负载保护电路可对输出通道进行过流、过压保护，避免负载异常对模块造成损坏。
注意事项
1. 安装与接线安全
- 模块安装与接线前，必须确认外部电路处于断电状态，避免带电操作导致触电事故或模块损坏。
- 接线完成后，需确保所有端子紧固无松动，防止因接触不良导致信号传输异常或设备故障。
- 与外部电流互感器组合使用时，若互感器一次侧处于通电状态，严禁断开二次侧回路，否则会产生危险电压；拆卸模块前，必须先将互感器二次侧短接。
2. 运行操作规范
- 模块运行过程中，严禁触摸输入/输出端子及插头接口，避免触电风险。
- 通电状态下，不得打开模块外壳或盖板，防止内部电路受损或引发安全事故。
- 禁止在运行过程中更换端子插头或切换继电器，以免造成电路短路或设备故障。
3. 参数匹配与维护
- 使用过程中需严格遵守模块额定参数，不得超过额定电压、额定电流的限制，避免模块过载损坏。
- 定期对模块接线端子进行检查，清理端子处的粉尘与杂物，确保信号传输稳定。
- 模块配套的使用说明书需妥善保管在设备附近，便于操作与维护人员随时查阅；说明书需保留至模块报废为止。
