YOKOGAWA ADV551数字输出模块
产品详情

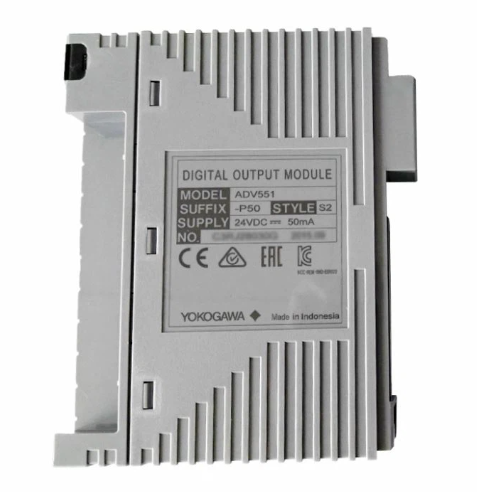

YOKOGAWA ADV551数字输出模块
产品概述
YOKOGAWA ADV551数字输出模块是横河电机针对工业自动化控制系统研发的高性能信号输出设备，作为分布式控制系统（DCS）与现场执行机构的关键接口部件，主要实现从系统数字控制指令到现场开关量信号的精准转换与可靠输出。该模块采用多通道独立设计，支持多种工业标准数字输出信号类型，具备优异的抗干扰能力和电气隔离性能，可直接驱动继电器、电磁阀、接触器等各类数字式执行元件。其紧凑的结构设计适配标准机架安装，兼容横河Centum VP等主流DCS系统，凭借高稳定性、高可靠性及便捷的运维特性，广泛应用于石油化工、电力、冶金、制药、水处理等行业的过程控制与安全联锁系统中。
核心技术参数
2.1 输出相关参数
- 输出通道：16路独立数字输出通道，通道间采用光电隔离设计，隔离电压≥2500V AC（持续1分钟），有效避免通道间信号串扰，保障输出信号的稳定性与安全性。
- 输出信号类型：支持干接点输出（继电器输出）和湿接点输出（晶体管输出）两种主流类型，可根据现场执行机构需求灵活配置：
- 继电器输出型：触点容量AC 250V/2A、DC 30V/2A，支持常开（NO）/常闭（NC）触点配置，适配中低功率执行机构。
- 晶体管输出型：NPN/PNP极性可选，最大输出电流0.5A/通道，响应时间≤1ms，适配高频次、低功率开关控制场景。
- 输出响应时间：继电器输出≤10ms（吸合/释放）；晶体管输出≤1ms，可满足不同动态控制需求的时效性要求。
- 通道保护功能：内置过流保护、短路保护电路，当输出回路出现短路或过载时，可自动切断输出回路，保护模块内部电路及外接执行机构，故障排除后可自动恢复或手动复位。
2.2 电气参数
- 供电电压：DC 24V±10%，典型功耗3W（空载），最大功耗15W（满负荷输出），适配工业控制系统通用直流供电规格。
- 绝缘电阻：模块各端子与外壳之间、通道之间绝缘电阻≥100MΩ（500V DC兆欧表测量），具备优异的电气绝缘性能。
- 耐压性能：电源端子与信号端子之间耐压1500V AC（持续1分钟）；信号端子与外壳之间耐压2000V AC（持续1分钟），可有效抵御工业环境中的电压浪涌与电磁干扰。
- 通讯接口：通过内部总线与DCS主控制器通讯，支持横河标准通讯协议，数据更新周期≤5ms，确保控制指令的快速传输与响应；部分型号支持HART数字通讯协议，可实现模块状态远程监测与参数配置。
2.3 环境与物理参数
- 工作温度：-10℃至+60℃，可在高低温波动的工业现场稳定运行，无需额外温控措施。
- 存储温度：-25℃至+70℃，便于设备的运输、仓储和长期存放，适应不同地域的环境条件。
- 环境湿度：10%~90%RH（无凝露），可在潮湿工业环境中使用，避免凝露导致的电路短路或部件损坏。
- 防护等级：IP20（模块本体），适用于安装在控制柜内或机架上，可有效防止固体异物侵入。
- 物理尺寸与重量：尺寸（宽×高×深）约44mm×140mm×180mm（适配标准3U机架），重量约0.4kg，体积小巧、重量轻，节省安装空间。
- 安装兼容性：可无缝安装于横河Centum VP系统的各类现场控制单元（FCU）、远程输入输出单元（RI/O），同时支持与第三方符合工业标准的DCS系统对接。
核心功能与产品特点
3.1 核心功能
- 高精度数字信号输出：将DCS主控制器下发的数字控制指令精准转换为对应的开关量信号，输出稳定性高，无信号漂移，确保执行机构的精准动作。
- 多通道独立控制：16路独立输出通道可同时驱动多个不同类型的执行机构，通道间无相互影响，支持不同控制逻辑的独立配置，满足复杂系统的多设备协同控制需求。
- 完善的故障诊断与报警：具备通道故障、电源故障、通讯故障等全方位自诊断功能，可实时监测模块工作状态；故障发生时，通过总线向DCS系统上传报警信息，并点亮模块面板故障指示灯，便于运维人员快速定位与处理故障。
- 冗余配置支持：支持主备冗余配置，当主模块出现故障时，备用模块可在≤10ms内快速切换投入工作，保障控制信号的连续输出，避免因模块故障导致的生产中断，提升系统可靠性。
- 强制输出功能：支持手动强制输出操作，在系统调试或紧急故障处理时，可通过模块面板按键或远程指令强制某一通道输出指定信号，方便现场调试与应急处置。
3.2 产品特点
- 高稳定性与可靠性：采用工业级高抗干扰元器件和精密电路设计，具备优异的电磁兼容性（EMC），可耐受工业现场的电磁场干扰、电压波动等恶劣条件；平均无故障时间（MTBF）≥100,000小时，长期运行稳定性强。
- 灵活的系统适配性：兼容横河Centum VP等主流DCS系统，支持多种输出信号类型与极性配置，可根据现场执行机构的具体需求灵活选择，系统集成难度低，适配性广泛。
- 便捷的安装与运维：采用标准化机架安装设计，搭配插拔式接线端子，安装与接线便捷，可快速完成现场部署；模块面板配备清晰的通道状态指示灯（电源、运行、故障、输出状态），便于现场直观监测；支持远程状态监测与故障诊断，减少现场维护工作量。
- 优异的电气安全性能：高耐压、高绝缘设计，有效隔离系统与现场信号，降低触电和设备损坏风险；完善的过流、短路保护功能，进一步提升设备运行的安全性与可靠性。
- 宽环境适应性：可在宽温度、宽湿度范围及多干扰工业环境下稳定工作，无需额外防护措施，适配石油化工、冶金等各类严苛的工业现场条件。
适用场景
YOKOGAWA ADV551数字输出模块凭借其高精度、高稳定性、多通道设计及灵活的系统兼容性，广泛应用于各类工业过程控制系统的开关量控制环节，核心应用场景包括：
- 石油化工行业：适用于原油开采、炼化生产过程中，对反应釜进料阀门、出料阀门、紧急切断阀、搅拌器启停、泵组启停等执行机构的开关控制；在高温、高压、强腐蚀、多干扰的恶劣环境下可稳定工作，保障生产过程的安全与精准控制。
- 电力行业：用于火电厂、水电站的锅炉给水阀门控制、汽轮机旁路阀门控制、脱硫脱硝系统执行机构启停、输变电设备开关控制等关键环节，确保电力生产设备的稳定运行，提升能源利用效率和环保达标率。
- 冶金行业：适配钢铁、有色金属冶炼过程中，熔炉进料口/出料口阀门控制、冷却系统水泵启停、输送带启停、除尘设备控制等场景，耐受高温、振动等恶劣工况，保障冶炼过程的连续性和产品质量稳定性。
- 制药行业：用于药品生产过程中的反应罐温度控制阀门开关、物料输送泵启停、无菌室环境控制设备（如风机、加湿器）控制等，满足制药行业对控制精度、稳定性和安全性的严苛要求，保障药品生产工艺的一致性和产品质量。
- 水处理行业：适用于污水处理厂、自来水厂的进水阀门、出水阀门、加药泵启停、曝气风机控制、沉淀池排泥阀控制等执行机构的开关驱动，确保水处理过程的自动化控制高效运行，提升水质达标率。
- 食品饮料行业：用于食品加工、饮料生产过程中的原料输送阀门控制、杀菌设备启停、灌装设备开关控制、输送带启停等，满足食品行业对设备卫生、控制精度的要求，保障生产过程的稳定和产品安全。
- 安全联锁系统：在各类工业生产的安全联锁环节中，用于驱动紧急停车阀、报警装置、消防设备等，快速响应安全联锁信号，避免安全事故扩大，保障人员与设备安全。
