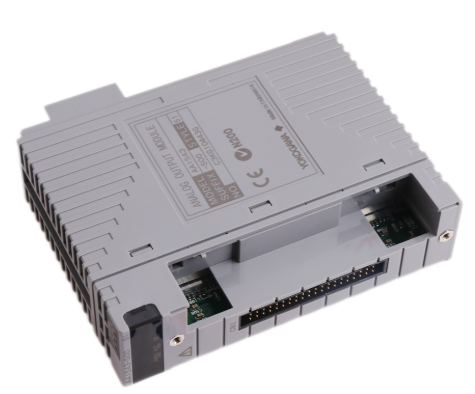

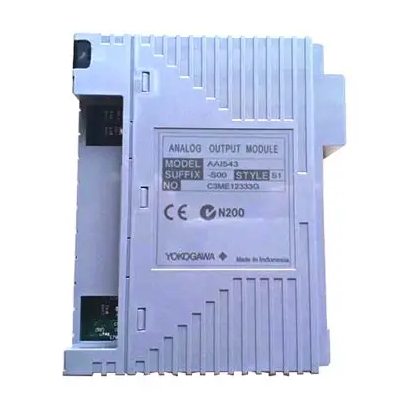

YOKOGAWA AAI543拟输出模块
产品概述
YOKOGAWA AAI543模拟输出模块是横河电机推出的一款高性能工业级信号转换与输出设备，专为过程控制系统的信号交互需求设计。该模块作为现场控制单元（FCS）与执行机构之间的关键接口，可将FCS的内部数字数据精准转换为标准模拟输出信号，实现对阀门、执行器等现场设备的可靠控制。模块具备16路隔离输出通道，支持冗余配置，适配多种工业总线节点单元，凭借优异的稳定性、抗干扰能力和灵活的系统兼容性，广泛应用于石油化工、电力、冶金、制药等行业的复杂过程控制系统中。
核心技术参数
2.1 输出相关参数
输出通道：16路独立输出通道，通道间采用隔离设计，有效避免通道间信号干扰，保障输出稳定性。
输出信号类型：标准4~20mA直流电流信号，符合工业过程控制领域的通用信号标准，可直接与主流执行机构对接。
输出精度：±16μA，在标准环境条件（23±2℃，55±10%RH）下，确保信号输出的精准度，为过程控制的精度提供保障。
负载能力：最大负载电阻可适配工业常规执行机构需求，具体需结合系统供电电压匹配，确保信号传输过程中无衰减。
数据更新周期：10ms，快速响应FCS的控制指令，实现对现场设备的实时调节，满足动态过程控制的时效性要求。
温度漂移：±16μA/10℃，在宽温度范围内仍能保持输出精度的稳定性，降低环境温度变化对控制效果的影响。
2.2 电气参数
供电电压：支持5V DC和24V DC双路供电，其中5V DC供电最大电流消耗230mA，24V DC供电最大电流消耗540mA，适配工业控制系统的通用供电规格。
耐压性能：输入与系统之间耐压1500V AC，持续1分钟，具备优异的电气绝缘性能，可有效抵御工业环境中的电压波动和浪涌冲击。
接线端子：采用压力夹紧端子，搭配MIL连接器电缆或专用KS1电缆，连接可靠且拆装便捷，降低现场接线工作量。
HART通讯功能：支持HART数字通讯协议（需搭配具备HART功能的ER总线节点单元，且EB401固件版本需为Rev.2及以上），可实现模块参数的远程配置、状态监测和故障诊断，提升系统运维效率。
2.3 环境与物理参数
工作温度：-10℃至+60℃，适配大多数工业现场的温度环境，可在高低温波动场景下稳定运行。
存储温度：-25℃至+70℃，便于设备的运输、仓储和长期存放，无需特殊温控条件。
环境湿度：10%~90%RH（无凝露），可在潮湿工业环境中使用，避免凝露导致的电路短路或部件损坏。
重量：0.3kg，体积小巧、重量轻，便于安装在各类机架或控制柜内，节省安装空间。
安装兼容性：可安装于ESB总线节点单元（ANB10S、ANB10D）、光学ESB总线节点单元（ANB11S、ANB11D）、ER总线节点单元（ANR10S、ANR10D）及现场控制单元（AFV30S、AFV30D、AFV40S、AFV40D等），适配性广泛。
核心功能与产品特点
3.1 核心功能
高精度信号转换与输出：内置精密信号转换电路，可将FCS传输的数字控制信号精准转换为4~20mA模拟信号，输出精度高、漂移小，确保执行机构的精准动作。
多通道独立控制：16路独立隔离通道，可同时为多个执行机构提供控制信号，通道间无干扰，支持不同控制参数的独立配置，满足复杂系统的多设备协同控制需求。
冗余配置支持：可采用双冗余配置方式，当主模块出现故障时，备用模块可快速切换投入工作，保障系统控制的连续性，降低因模块故障导致的生产中断风险。
远程通讯与诊断：通过HART通讯协议，可远程读取模块的工作状态、输出信号值，配置通道参数，同时具备故障自诊断功能，可及时发现电路故障、通讯异常等问题并反馈，便于运维人员快速响应。
过流保护功能：内置过流保护电路，当输出回路出现短路或过载时，可自动切断输出，保护模块内部电路和外接执行机构，避免设备损坏。
3.2 产品特点
高稳定性与可靠性：采用工业级高可靠性元器件和精密电路设计，具备优异的抗电磁干扰能力，可耐受工业现场的电压波动、电磁场干扰等恶劣条件，长期运行稳定性强。
灵活的系统适配性：兼容多种横河总线节点单元和现场控制单元，可无缝集成到横河Centum系列等主流DCS系统中，同时支持与第三方符合标准的执行机构对接，系统集成难度低。
便捷的安装与维护：采用标准化机架安装设计，搭配压力夹紧端子，安装拆卸便捷；接线简单清晰，可快速完成现场部署；支持远程诊断和参数配置，减少现场维护工作量。
优异的电气安全性能：高耐压绝缘设计，有效隔离系统与现场信号，降低触电和设备损坏风险；过流、过压保护功能完善，提升设备运行的安全性。
宽环境适应性：可在宽温度、宽湿度范围及多干扰工业环境下稳定工作，无需额外防护措施，适配各类严苛的工业现场条件。
适用场景
YOKOGAWA AAI543模拟输出模块凭借其高精度、高稳定性、多通道设计及灵活的系统兼容性，广泛应用于各类工业过程控制系统的信号输出环节，核心应用场景包括：
石油化工行业：适用于原油开采、炼化生产过程中，对反应釜温度、压力控制阀门、物料输送泵等执行机构的控制信号输出，可在高温、高压、强腐蚀、多干扰的恶劣环境下稳定工作，保障生产过程的精准控制。
电力行业：用于火电厂、水电站的锅炉水位控制、汽轮机调速、脱硫脱硝系统执行机构的信号驱动，确保电力生产设备的稳定运行，提升能源利用效率和环保达标率。
冶金行业：适配钢铁、有色金属冶炼过程中，熔炉温度调节、原料输送阀门控制、冷却系统执行机构的信号输出，耐受高温、振动等恶劣工况，保障冶炼过程的连续性和产品质量稳定性。
制药行业：用于药品生产过程中的反应罐温度、压力、液位控制执行机构的信号驱动，满足制药行业对控制精度、稳定性和安全性的严苛要求，保障药品生产工艺的一致性和产品质量。
水处理行业：适用于污水处理厂、自来水厂的水质净化、加药系统、供水泵、排水阀门等执行机构的控制信号输出，确保水处理过程的自动化控制高效运行，提升水质达标率。
食品饮料行业：用于食品加工、饮料生产过程中的温度、压力、流量控制执行机构的信号驱动，满足食品行业对设备卫生、控制精度的要求，保障生产过程的稳定和产品安全。
