YOKOGAWA F3PU06-0N电源模块
产品详情

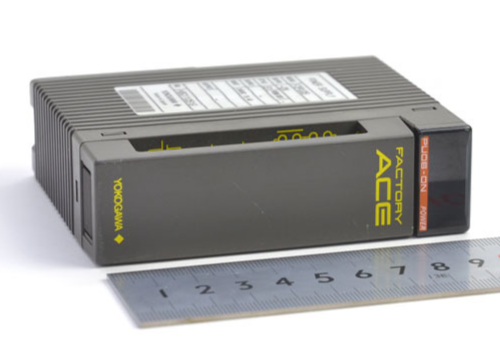

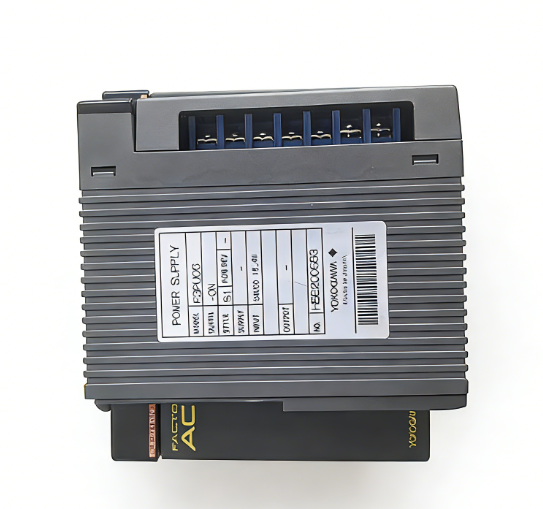

YOKOGAWA F3PU06-0N电源模块
产品概述
YOKOGAWA F3PU06-0N是日本横河电机（Yokogawa）推出的工业级开关电源模块，隶属于FA-M3系列无范围控制器系统配套电源产品，核心功能是为FA-M3系列PLC系统中的CPU模块、I/O模块、定位模块等各类功能模块提供稳定、可靠的直流供电。该模块采用插槽式安装设计，可直接集成于FA-M3系列基础模块机架中，具备宽电压输入适应性、高效功率转换及完善的电源保护功能，能有效抵御工业现场的电网波动与电磁干扰，为整个工业自动化控制系统的稳定运行提供核心动力保障，广泛应用于各类对供电可靠性要求严苛的工业场景。
规格参数
- 输入规格：交流输入电压范围AC 100~240V，输入频率50/60Hz，输入电压允许波动±10%；
- 输出规格：直流输出电压DC 24V，额定输出电流6A，输出电压精度±5%，纹波电压≤120mVp-p；
- 转换效率：典型负载下转换效率≥85%，轻负载下效率≥70%，具备高效节能特性；
- 保护功能：内置过压保护（OVP）、过流保护（OCP）、短路保护（SCP）、过热保护（OTP），保护动作后可自动恢复（短路保护除外，需排除故障后重启）；
- 环境适应性：工作温度范围0~50℃，相对湿度45%~85%RH，适用于室内安装；安装海拔不超过2000m，符合IEC 61010-1标准，污染等级2，过电压类别Ⅱ；
- 物理与安装：采用插槽式安装，适配FA-M3系列基础模块机架；端子间距5.0mm，推荐使用0.6×3.5规格、长度大于130mm的一字螺丝刀进行接线；
- 质保信息：标准质保期1年，验收期7天。
性能特点
- 宽电压输入适配：支持AC 100~240V宽范围输入，可适应不同地区、不同工况的电网电压波动，无需额外配置电压转换器，通用性强；
- 高效节能：转换效率最高可达85%以上，有效降低电能损耗，减少设备发热，提升系统运行的经济性；
- 稳定输出性能：输出电压精度控制在±5%以内，纹波电压低至120mVp-p以下，为PLC各类模块提供纯净、稳定的供电，保障模块运行精度与可靠性；
- 多重安全保护：集成过压、过流、短路、过热四重保护机制，可快速响应各类供电异常，避免模块自身及后端负载设备损坏，提升系统安全性；
- 工业级环境适应：具备良好的抗电磁干扰能力，可在0~50℃宽温度范围及多粉尘、多干扰的工业现场稳定工作，环境适应性强；
工作原理
YOKOGAWA F3NC02-0N定位模块的核心工作原理是通过接收CPU模块的控制指令，输出精准的脉冲信号驱动外部执行机构（伺服/步进电机）完成定位运动，同时通过反馈信号实现闭环控制。模块首先通过插槽式连接与FA-M3系列基础模块及CPU模块建立通信，接收CPU下发的运动控制指令（如目标位置、运动速度、控制模式等）和配置参数（如脉冲模式、插补轴数、保护阈值等）。
经过滤波的交流电压进入整流电路，被转换为脉动的直流电压；随后通过功率因数校正电路优化输入功率因数，提升电能利用效率，减少对电网的谐波污染。脉动直流电压再经过高频开关电路和变压器进行电压变换与隔离，将其转换为低电压的脉动直流；最后通过输出滤波电路（电容、电感滤波）进一步平滑电压，输出稳定的DC 24V直流电压供给后端的CPU模块、I/O模块等负载。同时，模块内置的检测电路实时监测输出电压、电流及模块温度，当检测到过压、过流、过热或短路等异常时，立即触发相应的保护机制，切断输出或限制电流，保障模块与负载安全。
此外，模块具备输入电压宽范围自适应能力，通过内部电压检测与调节电路，可在AC 100~240V电压波动范围内自动调整工作参数，确保输出电压的稳定性。当故障排除后（短路故障除外），部分保护功能可自动恢复，使模块重新正常供电，提升系统运行的连续性。
