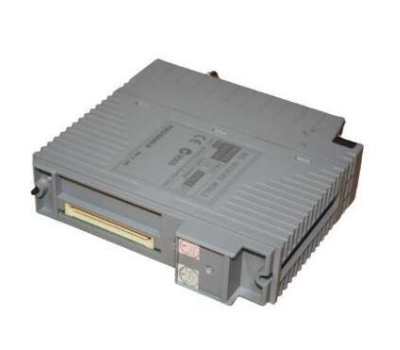

YOKOGAWA F3NC02-0N定位模块
产品概述
YOKOGAWA F3NC02-0N是日本横河电机（Yokogawa）推出的高性能脉冲输出型定位模块，隶属于FA-M3系列无范围控制器系统产品体系，核心功能是通过脉冲输出方式实现对伺服电机、步进电机等外部执行机构的高精度位置控制。该模块需安装在FA-M3系列基础模块的I/O插槽上，可根据CPU模块的指令输出精准脉冲信号，实现单轴或多轴的独立运动与同步插补控制，同时具备外部设备状态监测、参数配置及I/O交互功能。凭借稳定的脉冲输出性能和灵活的控制逻辑，广泛应用于各类对定位精度和运动协调性有严苛要求的工业自动化场景。
规格参数
- 通信与输出规格：采用脉冲输出控制方式，支持差分信号输出；具备脉冲+方向、CW/CCW两种控制模式，适配主流伺服/步进驱动系统；
- 传输与控制性能：脉冲输出频率范围10Hz~1MHz，可实现高精度细分控制；支持单轴独立控制及多轴直线插补运动，插补轴数最大支持4轴；位置指令范围-2,147,483,648~2,147,483,647（参考单位）；
- 控制功能：具备位置控制、速度控制两种核心模式，支持运动中变速、目标位置修正功能；内置位置偏差监测、超程保护等安全控制逻辑；
- 适配设备：兼容标准伺服驱动器、步进电机驱动器，支持通过I/O信号与外部传感器、执行器联动；
- 环境适应性：工作温度范围0~40℃，相对湿度25%~80%RH，适用于室内安装；避免强振动、冲击、雨淋、直射阳光及腐蚀性气体环境；
- 传输介质：脉冲信号传输需使用双绞屏蔽线（STP），屏蔽层两端接地以提升抗干扰能力；
- 质保信息：标准质保期1年，验收期7天。
性能特点
- 高精度脉冲控制：脉冲输出频率高达1MHz，配合差分信号输出设计，传输稳定性强，可实现微米级定位精度，充分满足精密制造场景需求；
- 灵活控制模式：支持脉冲+方向、CW/CCW两种控制模式，适配不同类型驱动设备；具备位置/速度双控制模式，支持运动中参数调整，适配复杂运动轨迹需求；
- 多轴协同能力：支持最大4轴直线插补运动，可实现多轴同步启停与精准轨迹协同，提升设备运动协调性与加工效率；
- 完善安全保护：内置位置偏差超限报警、超程保护、脉冲丢失检测等功能，可及时响应异常工况，避免设备损坏与生产事故；
- 便捷联动控制：通过I/O接口实现与外部传感器、夹爪等设备的联动，支持复杂工艺流程的自动化控制，降低系统集成难度；
- 强抗干扰性能：采用屏蔽线传输设计与差分信号输出，有效抵御工业现场电磁干扰，保障脉冲信号传输的准确性与稳定性。
工作原理
YOKOGAWA F3NC02-0N定位模块的核心工作原理是通过接收CPU模块的控制指令，输出精准的脉冲信号驱动外部执行机构（伺服/步进电机）完成定位运动，同时通过反馈信号实现闭环控制。模块首先通过插槽式连接与FA-M3系列基础模块及CPU模块建立通信，接收CPU下发的运动控制指令（如目标位置、运动速度、控制模式等）和配置参数（如脉冲模式、插补轴数、保护阈值等）。
模块将CPU指令解析为对应的脉冲信号参数，通过差分输出接口以设定频率输出脉冲（脉冲+方向或CW/CCW模式），驱动伺服/步进驱动器控制电机运转；同时，通过输入接口实时采集电机编码器反馈信号、外部限位开关信号等，计算当前实际位置与目标位置的偏差，并将偏差数据上传至CPU模块。在多轴插补场景下，模块通过精准的时序控制，同步输出多轴脉冲信号，确保各轴按照预设轨迹协同运动，实现直线插补功能。
此外，模块内置安全控制逻辑，实时监测位置偏差、脉冲传输状态及外部限位信号，当检测到超程、脉冲丢失等异常情况时，立即停止脉冲输出并发出报警信号，同时反馈至CPU模块触发保护机制。通过I/O接口与外部设备的联动，模块可实现运动流程的自动化触发与状态反馈，保障整个定位控制系统的稳定精准运行。
注意事项
（一）安装注意事项
- 安装环境需符合规格要求：仅可室内安装，避免温度超出0~40℃、湿度超出25%~80%RH的环境；远离雨淋、滴水、阳光直射区域；避开强振动、冲击、大量粉尘、盐雾、腐蚀性气体（如二氧化硫、氨气、硫化氢等）及金属粉末的场所；远离强外部噪声、电磁波、大量静电及高频干扰（如变频器、晶闸管电路）的区域；
- 安装操作规范：安装需由专业工程师或熟练技术人员执行；模块需牢固固定在FA-M3系列基础模块的指定插槽，确保连接可靠，避免松动导致通信中断或控制失效；
- 间距要求：与高压设备、动力设备保持安全距离，避免共板安装；与电源线间距不小于200mm，提升抗干扰性能；模块周围预留充足散热空间，避免安装在加热器、变压器等高温设备上方。
（二）接线注意事项
- 断电操作前提：接线前必须关闭所有相关设备电源，确认电源电缆无电压后再进行接线，防止触电或设备损坏；
线缆规范：脉冲信号传输必须使用双绞屏蔽线（STP），屏蔽层需两端可靠接地（接地电阻小于10Ω），确保抗干扰性能；线缆连接器端子需与电流负载和端子尺寸匹配，避免接触不良；
- 布线要求：按照产品手册或标签上的接线图正确连接线缆；输入信号线需远离仪表电缆、电源线、负载电缆，避免干扰；易受干扰区域需安装噪声滤波器，滤波器需接地安装，输出端与电源连接器间布线尽量最短，输出端不得安装保险丝或开关，以免降低滤波效果；
- 紧固与密封：连接器端子需按照螺丝尺寸紧固至规定扭矩；未使用的电缆入口需用专用封堵塞密封紧固，确保外壳防护等级；接线完成后需确认电气接线盖完全安装到位；
特殊适配：脉冲输出侧不得安装改善功率因数的电容或防雷用压敏电阻，若必须安装需移至输入侧；若需在输出侧安装开关器件，需确保开关动作时模块输出电流为零，避免损坏设备；
（三）操作与维护注意事项
- 额定参数使用：严格在产品额定规格范围内使用设备，超规格使用可能导致设备故障或 malfunction；
通电状态禁忌：设备通电时，不得触摸任何端子，不得打开设备盖子或外壳；运行过程中不得更换端子插头；人体静电可能损坏内部敏感器件，操作前需遵守静电防护（ESD）规定；
- 开盖限制：潮湿天气或潮湿环境下不得开盖；开盖状态下设备防护等级失效，操作完成后需用双手将盖子拧紧，确保壳体与盖子紧密贴合；
- 异常处理：若发现设备异常发热、产生异味、发出异常噪音、冒烟或出现故障，需立即切断输入电源等相关操作，并联系横河销售办事处处理；
- 定期维护：定期检查设备及配件是否因发热等因素损坏，检查连接件或螺丝是否松动（检查前必须断电）；设备外壳涂有抗静电剂，清洁时需用柔软干布轻轻擦拭，不得使用湿布，以免降低抗静电效果；
- 专业操作要求：维护、接线、检修工作必须由专业人员执行，不得擅自拆卸安全护盖。
