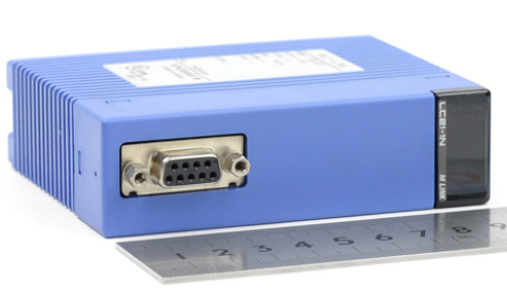

YOKOGAWA F3LC21-1N多链路模块
产品概述
YOKOGAWA F3LC21-1N是日本横河电机（Yokogawa）推出的一款高性能多链路模块，隶属于FA-M3系列工业自动化控制产品体系，核心功能是实现工业控制系统中各类设备间的高效数据交互与通信链路搭建。该模块作为系统通信的关键枢纽，可灵活适配远程I/O站、远程设备站及本地PC CPU间的多种通信模式，支持开/关数据与数字数据的传输，为工业自动化控制系统的分布式架构提供稳定可靠的通信支撑。其采用工业级标准设计，外壳坚固耐用，具备良好的环境适应性，可便捷地通过插槽式安装方式集成到FA-M3系列PLC机架中，与其他I/O模块、CPU模块协同工作，广泛应用于各类工业自动化控制场景。
规格参数
- 通信规格：支持远程I/O站通信（仅开/关数据RX/RY）、远程设备站通信（开/关数据RX/RY+数字数据远程寄存器）、本地站N:N通信（PC CPU间位数据与字数据交互）；
- 传输性能：最高传输速度10Mbps，此速率下最大连接64个站点时仍可保持高速链路扫描；传输距离随速率调整，10Mbps时最大100m，156kbps时最大1.2km；
- 环境适应性：工作温度范围0~50℃，相对湿度45%~85%RH，适用于室内安装，安装海拔不超过2000m，符合IEC 61010-1标准，污染等级2，过电压类别Ⅱ；
- 安装与接线：采用插槽式安装，需与FA-M3系列基础模块适配；端子间距5.0mm，推荐使用0.6×3.5规格、长度大于130mm的一字螺丝刀进行接线操作，建议拧紧扭矩符合工业标准要求；
- 保护配置：无内置保险丝，如需配置建议选用250V、1A规格的继电器保险丝；具备多种软/硬件保护功能，可应对短路、过流、过压、欠压、过载、过热等故障场景；
- 质保信息：标准质保期1年，验收期7天。
性能特点
- 多模式通信兼容：可灵活切换远程I/O站、远程设备站、本地站等多种通信模式，适配不同场景下的数据传输需求，实现位数据与字数据的全面覆盖传输；
- 高速稳定传输：最高10Mbps传输速率，即使在满配64个站点的情况下，仍能保持高效的链路扫描速度，确保数据传输的实时性与及时性，满足工业控制对响应速度的严苛要求；
- 扩展灵活性强：支持多站点扩展连接，最大可连接64个站点，传输距离可通过速率调整实现100m至1.2km的灵活适配，便于构建大规模分布式控制系统；
- 工业级可靠性：采用坚固的工业级外壳设计，具备良好的抗干扰、抗恶劣环境能力，可有效抵御振动、冲击、粉尘、腐蚀性气体等工业现场常见干扰因素，保障长期稳定运行；
- 便捷集成与维护：插槽式设计可快速集成到FA-M3系列PLC系统中，接线规范清晰，支持结构梯形图编程语言相关的系统调试，降低安装与维护难度，提升工程效率；
- 全面安全保护：配备短路、过流、过压等多重故障保护机制，结合规范的接地与接线设计，可有效防范电气故障与安全隐患，保障设备与操作人员安全。
工作原理
YOKOGAWA F3LC21-1N多链路模块的核心工作原理是通过构建标准化通信链路，实现不同设备间的数据编码、传输与解码交互。作为系统通信枢纽，模块首先通过插槽式连接与PLC主CPU模块建立数据交互通道，接收主站的通信指令与配置参数，明确通信模式（远程I/O站/远程设备站/本地站）、传输速率、站点地址等关键参数。
在数据传输阶段，模块根据预设通信模式对不同类型数据进行处理：远程I/O站模式下，仅对开/关状态数据（远程输入RX、远程输出RY）进行采集与转发；远程设备站模式下，除开/关数据外，还对数字量数据（远程寄存器）进行打包传输；本地站N:N模式下，则实现多个PC CPU间的双向数据交互，建立位数据与字数据的同步传输链路。模块通过高速通信接口按照设定速率（最高10Mbps）发送数据帧，同时实时接收从站反馈数据，完成链路扫描与数据校验，确保数据传输的准确性。
此外，模块内置的保护机制会实时监测电路状态，当检测到短路、过流、过压等异常情况时，立即触发保护动作，切断故障链路或发出报警信号，避免故障扩大，保障整个控制系统的稳定运行。
