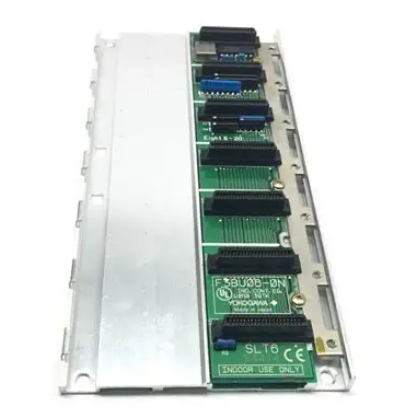

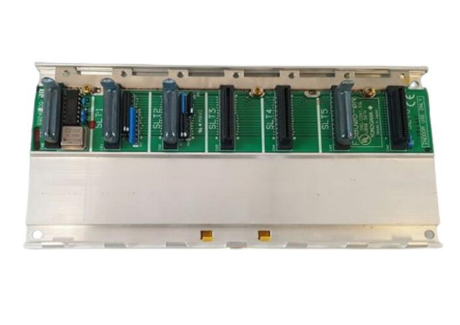

YOKOGAWA F3BU06-0N基座模块
产品详情
YOKOGAWA F3BU06-0N基座模块
产品概述
YOKOGAWA F3BU06-0N 是横河电机（YOKOGAWA）FA-M3系列PLC系统中的专用基座模块，作为I/O模块与CPU模块之间的核心连接与信号传输载体，承担着供电分配、信号转接及机械固定的关键职能。该模块采用标准化结构设计，适配横河FA-M3系列的高速控制架构，能够无缝兼容系列内各类功能模块，为PLC系统的稳定运行提供可靠的硬件支撑。其核心作用是构建模块化控制系统的硬件基础，通过规范的接口设计实现各模块间的高速信号交互，配合FA-M3系列的Vitesse引擎和并行指令处理系统（PIPS），保障整个控制系统的高速IPRS（指令、处理、响应和扫描）性能，广泛应用于工业自动化生产过程的控制场景，助力实现高品质生产的快速稳定控制。
规格参数
2.1 核心电气参数
- 适配输出类型：支持三端双向可控硅输出（100～240 V AC）
- 额定输出电流：单通道最大1 A
- 通道数量：8点输出通道，满足多设备并行控制需求
- 工作温度范围：-10℃ ~ 55℃（运行状态），-25℃ ~ 65℃（存储状态）
- 相对湿度：10% ~ 90%（无凝露）
2.2 硬件配置参数
- 适配系统：专用于横河FA-M3系列PLC系统，兼容系列内CPU模块及各类功能模块
- 接口类型：标准化模块接口，支持与I/O模块、CPU模块的快速插拔式连接
- 供电接口：具备独立供电分配接口，为所连接的功能模块提供稳定电源
- 机械结构：采用卡扣式固定设计，支持导轨安装，适配工业标准安装环境
- 信号传输：支持高速信号传输，匹配FA-M3系列85 μs的中断响应速度要求
2.3 环境与机械参数
- 抗干扰能力：具备工业级抗电磁干扰能力，适配工业现场复杂电磁环境
- 防护等级：IP20（面板防护），适用于室内工业控制机柜安装
- 振动承受能力：10～55 Hz，振幅0.35 mm（X、Y、Z方向各30分钟）
性能特点
3.1 高速适配性能
深度适配FA-M3系列的高速控制架构，能够完美匹配系列CPU的高速处理能力，支持3.75 ns基本指令、7.5 ns应用指令及37.5 ns浮点加法指令的高速传输需求，保障控制系统1 ms内扫描100 K步梯形图程序的性能发挥。通过优化的信号传输路径设计，减少信号延迟，确保中断响应的瞬时性，配合DC输入模块可实现85 μs的快速输入响应，若搭配高速接点输入模块（F3XD16-3H）可进一步实现10 μs输入响应，为高速控制场景提供可靠支撑。
3.2 高度兼容特性
采用横河FA-M3系列标准化接口设计，可无缝兼容系列内各类功能模块，包括输入模块、输出模块、温度控制与PID模块等，支持模块的灵活扩展与组合。模块化的连接方式便于用户根据控制需求灵活配置系统，降低系统搭建成本，同时为后期系统升级或功能扩展提供便利，提升系统的通用性与可维护性。
3.3 稳定可靠设计
采用工业级高品质元器件与严格的生产工艺，具备良好的环境适应性与抗干扰能力，能够在工业现场的复杂环境下长期稳定运行。具备完善的机械固定结构，确保模块连接的牢固性，有效抵御振动、冲击等外部干扰；同时具备过流、过压防护相关的电路设计，为所连接模块及整个控制系统的安全运行提供保障。
3.4 便捷安装维护
采用标准化导轨安装设计与插拔式模块连接方式，安装过程简单高效，可大幅缩短系统搭建时间。模块外观设计简洁，接口标识清晰，便于用户进行接线与模块识别；同时支持“无PC”维护相关的功能适配，配合FA-M3系列的故障诊断功能，方便用户快速排查系统故障，降低运维难度与成本。
工作原理
YOKOGAWA F3BU06-0N 基座模块的核心工作逻辑是实现“供电分配-信号转接-机械固定”的一体化支撑，为PLC系统各模块的协同运行提供基础保障，具体工作过程如下：
4.1 供电分配阶段
基座模块通过专用供电接口接收来自PLC系统电源模块的电力，经过内部标准化的供电分配电路，将稳定的电源精准分配至所连接的CPU模块、I/O模块等功能模块，确保各模块获得符合额定要求的供电，为模块的正常工作提供电力保障。供电分配电路具备过载保护相关设计，可在出现过载情况时切断部分非核心供电回路，保护核心模块不受损坏。
4.2 信号转接阶段
作为信号传输的中间载体，基座模块通过内部的信号总线将CPU模块与各I/O模块连接形成完整的信号回路。当CPU模块发出控制指令时，指令信号通过基座模块的信号转接通道快速传输至对应的输出模块；同时，现场传感器或执行器的反馈信号经输入模块采集后，通过基座模块传输回CPU模块进行处理。信号转接过程中，模块通过优化的电路设计减少信号衰减与延迟，保障信号传输的完整性与实时性，匹配FA-M3系列的高速响应要求。
4.3 系统协同支撑阶段
基座模块通过机械结构将各功能模块固定为一个整体，确保模块间连接的稳定性，避免因振动、冲击等外部因素导致连接松动或信号中断。同时，其标准化的接口设计保障了各模块间的通信协议兼容性，使CPU模块能够精准识别并控制各I/O模块，配合FA-M3系列的并行指令处理系统，实现多模块协同工作，提升整个控制系统的处理效率与控制精度。
注意事项
- 供电安全：严格按照模块额定电压范围进行供电，避免过压或欠压供电；接线前需确认电源已切断，防止带电接线导致短路或触电事故；禁止用湿手操作模块或在手部潮湿状态下进行接线、安装，避免电气冲击风险。
- 环境适配：避免在户外、雨淋或易产生凝露的环境中安装使用；远离直接 sunlight 照射、高温热源及腐蚀性气体、易燃易爆气体环境；确保安装环境的温度、湿度符合产品规格要求，防止元器件老化或故障。
- 模块兼容：仅可与横河FA-M3系列的标准模块搭配使用，禁止与非兼容系列模块连接，避免因接口不匹配导致信号传输异常或模块损坏。
- 安装与接线：安装过程中避免剧烈震动、冲击或跌落，防止模块机械结构损坏；接线时确保端子紧固，避免接触不良；变压器钳口为金属材质，尖端未完全绝缘，若被测对象有裸露金属部分，需特别注意防止短路。
- 维护与调试：仅允许合格的横河专业人员进行模块的盖子拆卸、拆解或改造操作；调试前需确认系统接线正确，避免错误连接导致整个PLC系统故障；日常维护时使用湿布和中性洗涤剂清洁模块表面，禁止使用腐蚀性清洁剂。
- 特殊场景警示：禁止在核工业、铁路、航空航天、医疗设备、安全防护设备等涉及生命安全或重大损失的场景中使用，除非配备额外的安全防护措施；在测量类别IV电路中使用时，需严格遵守电压限制要求，避免超额定电压使用。
