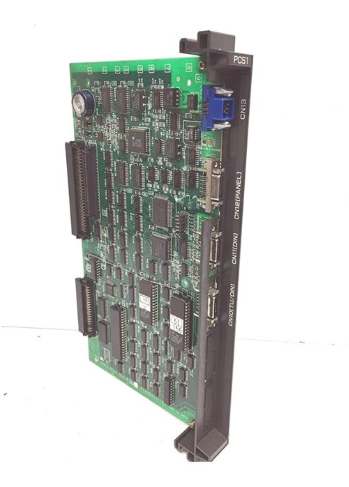

YASKAWA JANCD-PC51 控制板
时间: 2025-12-30浏览次数：
YASKAWA JANCD-PC51 控制板
YASKAWA JANCD-PC51 控制板
产品概述
YASKAWA JANCD-PC51是安川（YASKAWA）品牌3G3JZ系列下的通用型工业控制板，核心定位于工业自动化系统的集中控制与多设备协同管理，具备强大的指令处理、多协议通信及分布式I/O管控能力，可实现控制中心与现场执行机构、传感器、分布式I/O单元的无缝互联，精准传输控制指令与设备运行数据。该控制板采用模块化结构设计，兼容安川Industrial™系列控制系统及主流工业自动化设备，支持带电插拔与冗余配置，具备优异的环境适应性与运行稳定性，是提升工业控制系统集成效率、优化生产流程协同性、保障生产过程稳定高效的核心组件。目前该型号控制板现货供应充足，可满足新系统搭建、存量工业控制系统升级及设备维护等多样化需求。
规格参数
- 核心电气参数：额定电压AC 220V，额定频率50/60Hz，额定功耗≤35W；搭载高性能工业控制处理器，指令处理速度达1μs/步，支持多设备协同控制；工作温度范围-10℃~60℃，相对湿度≤90%RH（无凝露），适配通用工业车间复杂环境，确保稳定运行；适配3G3JZ系列相关配套设备，可匹配多种功率范围的工业负载控制需求。
- 通信接口与协议：标配EE802.3工业以太网接口（可选10BASE2细缆、10BASE5粗缆或10BASE-T双绞线接口）、RS-485通信接口，支持Profibus DP、CAN、ModBus等工业主流通信协议；具备现场总线接口卡扩展能力，可实现与多个现场总线从站的精准对接，支持控制指令、负载状态、故障信息等专用数据的高速传输，适配分布式工业控制系统的设备互联需求。
- 控制与通信性能：搭载32位数据总线，数据传输速率达100MB/s，采用DMA（直接存储访问）方式，CPU操作负荷≤4%；支持最多126个Profibus DP从站接入，具备指令自动解析与精准执行功能，可实现多设备的同步协同控制；内置数据缓存与校验机制，数据传输误码率≤10⁻⁹，保障控制指令与运行数据的完整性与准确性；具备通信故障自动切换功能，配合冗余配置可实现通信链路无间断切换，确保工业控制系统连续运行。
- 认证标准：通过CE、UL国际安全认证，符合工业设备安全运行规范。
- 物理参数：重量约850g，尺寸符合DIN标准导轨式安装规范；防护等级达IP20，适配工业控制柜内安装环境，有效防尘防异物侵入，适配通用机械加工、电子制造、化工等多行业工业场景。
性能特点
- 多协议兼容与灵活扩展：依托丰富的通信接口与协议支持能力，实现与不同品牌、不同协议工业设备的无缝互联，无需定制化接口开发，降低工业控制系统集成复杂度；支持现场总线接口卡扩展，可根据系统需求灵活配置接口类型与数量，实现分布式I/O单元的远程管控，大幅提升系统扩展灵活性，降低电缆铺设与安装成本。
- 强环境适配性与高可靠性：采用工业级高稳定性元器件与抗干扰电路设计，具备良好的电磁干扰抑制能力，通过电磁兼容（EMC）测试，可在通用工业车间等电磁环境复杂的场景稳定运行；支持电源冗余与通信链路冗余，具备完善的电源波动抑制功能，适应工业电网电压的轻微波动，保障控制系统与现场设备通信及控制的连续可靠。
- 便捷集成与调试：提供详细的安装指导与简化的设置流程，支持与各类工业自动化系统无缝兼容，无论是新系统搭建还是旧系统升级，均能高效完成集成。
- 全面的故障诊断与便捷维护：具备完善的故障自诊断功能，可实时检测通信链路中断、协议不匹配、节点异常离线、电源故障及现场设备运行异常（如过载、信号采集异常等）状态，通过LED指示灯与通讯接口发出报警信号，并记录故障代码；支持带电插拔与在线更换，模块可自动识别与配置适配参数，无需停机即可完成维护，大幅降低停机损失；支持通信日志与设备运行数据实时存储与导出，为系统维护与生产优化提供数据支撑。
- 安全合规：符合国际安全标准与电磁兼容要求，自带完善的电气保护设计，降低设备运行风险。
工作原理
YASKAWA JANCD-PC51控制板作为工业自动化系统的核心控制与通信单元，其工作原理基于“指令接收-解析处理-分布式控制-状态反馈-故障切换”的全流程工业控制逻辑。首先，控制板通过工业以太网接口接收来自上位控制中心（工程师站、操作站）的控制指令，同时通过现场总线接口接收分布式I/O单元传输的现场传感器信号（如位置、温度、压力等）；随后，内部32位处理器采用DMA方式对指令和信号进行高速解析与运算处理，降低CPU负荷的同时保障数据处理效率，生成精准的控制指令；接着，通过现场总线将控制指令传输至各分布式I/O单元及现场执行机构，驱动设备按设定参数动作；同时，控制板将现场设备运行状态、I/O信号状态等数据实时反馈至上位控制中心，实现集中监控；此外，内部故障自诊断电路持续监测控制板及连接设备的运行状态，一旦检测到异常，立即触发报警并记录故障代码，若配置冗余链路则自动切换至备用链路，保障工业控制系统连续稳定运行。
注意事项
- 电压匹配与电源防护：安装前需确认供电电压与模块额定电压（AC 220V）一致，避免电压波动超出允许范围；建议在电源输入端加装浪涌保护器，防止电网浪涌电压损坏模块内部电路；若配置电源冗余，需确保两路电源参数一致，保障切换平滑；长期不使用时，需断开电源，避免待机电流导致元件老化。
- 安全操作规范：接线、检修或更换部件时，必须先断开电源，严禁在通电状态下触碰端子，防止触电事故。
- 正确接线与协议配置：严格按照接线手册区分电源接口、工业以太网接口、现场总线接口及I/O接口，严禁错接、混接，避免模块永久性损坏；接线时确保端子紧固，防止松动导致接触不良或通信中断；通信电缆需按对应协议要求选用专用屏蔽电缆，动力电缆与信号电缆间距≥300mm，减少信号干扰；现场总线地址、通信速率等参数需按系统组态要求精准配置，确保多设备通信兼容。
- 规范接地设置：需严格按照当地接地规范连接接地端子，避免与电焊机、电机等设备共用接地，多个模块并排使用时需分别独立接地，禁止接地线回路，防止触电或火灾风险。
- 专业人员操作：模块的参数设定、系统集成与故障维修需由专业技术人员完成，避免非专业操作导致系统故障或设备损坏。
