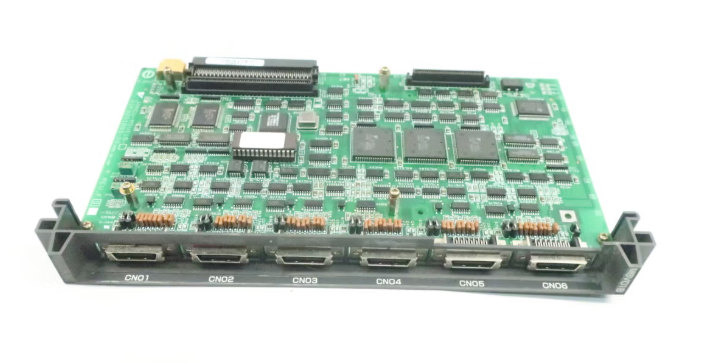

YASKAWA JANCD-MSV01B 电路板
时间: 2025-12-30浏览次数：
YASKAWA JANCD-MSV01B 电路板
YASKAWA JANCD-MSV01B 电路板
产品概述
YASKAWA JANCD-MSV01B是安川（YASKAWA）品牌推出的伺服系统专用控制电路板，核心定位于Σ-V等系列伺服系统的指令交互、状态反馈及精准控制，具备强大的伺服控制信号处理、高速数据传输及多设备协同联动能力，可实现控制器与伺服驱动器、伺服电机之间的无缝通信，精准传输位置指令、速度指令、扭矩指令及电机运行状态数据。该电路板采用模块化结构设计，兼容安川Industrial™系列控制系统及主流伺服设备，支持带电插拔与冗余配置，具备优异的环境适应性与运行稳定性，是提升伺服系统控制精度、优化运动控制协同性、保障自动化生产流程稳定高效的核心组件。目前该型号电路板现货供应充足，可满足新伺服系统配套、存量运动控制系统升级及设备维护等多样化需求。
规格参数
- 核心电气参数：额定电压DC 24V，额定功耗≤25W；搭载高性能伺服控制处理器，指令处理速度达0.5μs/步，支持多轴伺服同步控制；工作温度范围-10℃~60℃，相对湿度≤90%RH（无凝露），适配精密机械加工车间复杂环境，确保稳定运行；适配Σ-V系列等伺服系统，可匹配0.1kW至15kW功率范围的伺服电机控制需求。
- 通信接口与协议：标配MECHATROLINK-III高速伺服通信接口（通信速率最高达100Mbps）、RS-485通信接口，支持Modbus RTU、Profibus DP等工业主流通信协议；具备伺服系统专用通信适配模块，可实现与Σ-V系列伺服驱动器的快速对接，支持位置指令、速度指令、扭矩指令、电机转速、负载电流、故障状态等专用数据的精准传输，适配精密运动控制系统的设备互联需求。
- 控制与通信性能：支持最多8轴伺服同步控制，具备指令自动解析与精准执行功能，可实现伺服电机的高精度位置定位与速度调节，定位控制精度达±1脉冲；内置数据缓存与校验机制，数据传输误码率≤10⁻⁹，保障控制指令与运行数据的完整性与准确性；具备通信故障自动切换功能，配合冗余配置可实现通信链路无间断切换，确保运动控制系统连续运行。
- 认证标准：通过CE、UL国际安全认证，符合工业设备安全运行规范。
- 物理参数：重量约620g，尺寸符合安川标准伺服系统配套安装规范（120×150×80mm）；防护等级达IP20，适配工业控制柜内安装环境，有效防尘防异物侵入，适配精密机械加工、电子元件装配等车间场景。
性能特点
- 多协议兼容与伺服专用适配：依托丰富的通信接口与协议支持能力，实现伺服系统与不同品牌、不同协议控制设备的无缝互联，无需定制化接口开发，降低运动控制系统集成复杂度；内置伺服系统专用通信驱动，可快速适配Σ-V系列等伺服驱动器与电机，实现即插即用式通信与控制，大幅提升运动控制系统扩展灵活性。
- 强环境适配性与高可靠性：采用工业级高稳定性元器件与抗干扰电路设计，具备良好的电磁干扰抑制能力，通过电磁兼容（EMC）测试，可在精密机械加工车间等电磁环境复杂的场景稳定运行；支持电源冗余与通信链路冗余，具备完善的电源波动抑制功能，适应工业电网电压的轻微波动，保障伺服系统与控制中心通信及控制的连续可靠。
- 便捷集成与调试：提供详细的安装指导与简化的设置流程，支持与各类工业自动化系统无缝兼容，无论是新系统搭建还是旧系统升级，均能高效完成集成。
- 全面的故障诊断与便捷维护：具备完善的故障自诊断功能，可实时检测通信链路中断、协议不匹配、节点异常离线、电源故障及伺服系统运行异常（如过载、位置偏差过大、编码器故障等）状态，通过LED指示灯与通讯接口发出报警信号，并记录故障代码；支持带电插拔与在线更换，模块可自动识别与配置伺服适配参数，无需停机即可完成维护，大幅降低停机损失；支持通信日志与伺服运行数据实时存储与导出，为系统维护与运动控制优化提供数据支撑。
- 安全合规：符合国际安全标准与电磁兼容要求，自带完善的电气保护设计，降低设备运行风险。
工作原理
YASKAWA JANCD-MSV01B电路板作为工业运动控制系统的核心控制与通信单元，其工作原理基于“指令接收-解析处理-伺服驱动-状态反馈-故障切换”的全流程伺服控制逻辑。首先，电路板通过各类通信接口接收来自控制中心、PLC等设备的伺服控制指令（如位置定位、速度调节、扭矩控制等），同时通过专用伺服通信接口接收Σ-V系列伺服驱动器及电机的运行数据（如电机转速、负载电流、实际位置、编码器信号、故障状态等）；随后，内部高性能伺服控制处理器对接收的指令和数据进行高速解析与运算处理，将控制指令转换为伺服驱动器可识别的精准控制信号，同时对电机运行数据与设定值进行对比分析；接着，根据预设的控制规则，通过MECHATROLINK-III高速伺服通信接口将控制信号传输至伺服驱动器，驱动伺服电机按设定参数运动，实现高精度位置定位与速度调节；同时，电路板将伺服系统实时运行状态数据反馈至控制中心，实现可视化监控；此外，内部故障诊断电路持续监测运行状态，一旦检测到异常，立即触发报警并记录故障代码，若配置冗余链路则自动切换至备用链路，保障运动控制系统通信及控制的连续可靠运行。
