YASKAWA JACP-317802交流伺服驱动器
时间: 2025-12-26浏览次数：

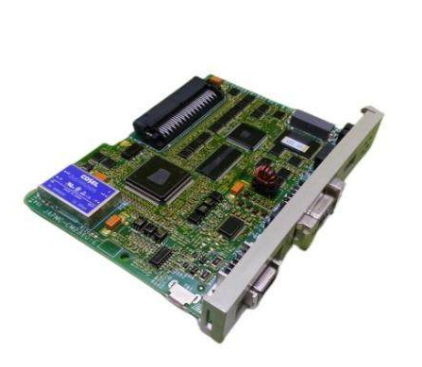

YASKAWA JACP-317802交流伺服驱动器
YASKAWA JACP-317802交流伺服驱动器
产品概述
YASKAWA JACP-317802交流伺服驱动器是安川电机（Yaskawa Electric）专为CP-9200SH自动化平台研发的高性能驱动模块，核心功能是接收上位控制指令并驱动伺服电机实现高精度运动控制。该产品集成先进的矢量控制技术、高速信号处理单元与可靠的功率驱动电路，可精准实现对伺服电机的位置、速度、转矩三模式闭环控制，同时具备优异的动态响应性能与系统协同能力。其模块化设计可无缝嵌入CP-9200SH机架系统，与平台内电力供应器、过程控制器等模块高效联动，广泛应用于自动化生产线、工业机器人、精密加工设备等对运动控制精度与稳定性要求严苛的场景，为设备的高效精准运行提供核心驱动保障。
规格参数
YASKAWA JACP-317802交流伺服驱动器的规格参数聚焦驱动性能、电气特性、适配性及环境适应性，核心参数如下：
- 驱动性能参数：支持位置、速度、转矩三种控制模式，切换响应时间≤1ms；位置控制精度达±1个脉冲，速度控制精度±0.02%额定转速；适配功率范围0.1kW-5.5kW的安川伺服电机，最大输出频率50kHz，过载能力150%额定电流（持续60s）。
- 电气参数：输入电压AC 200V-240V（三相），频率50/60Hz；控制电源DC 24V（适配CP-9200SH平台统一供电）；具备优异的电磁兼容性，符合IEC 61800-3电磁兼容标准，输入输出阻抗匹配工业伺服系统规范。
- 物理尺寸与重量：采用CP-9200SH平台标准化插槽设计，尺寸为5.1cm×25.4cm×11.4cm（高×宽×深），可直接插入机架完成集成；重量约0.7kg，轻量化设计便于系统模块化组装与维护。
- 环境适应性：工作温度范围0℃至+55℃，相对湿度5%至95%（无冷凝）；防护等级IP20，具备基础防尘能力，可适应常规工业现场环境；存储温度范围-20℃至+65℃，满足不同地域仓储与运输需求。
- 通信与接口：通过CP-9200SH平台背板总线实现与上位控制器的高速数据交互；支持EtherCAT、CANopen工业通信协议，配备1个RJ45以太网接口；预留编码器接口（支持增量式/绝对值编码器）、数字量I/O接口（8路输入/4路输出），可直接对接伺服电机与现场传感器。
性能特点
YASKAWA JACP-317802交流伺服驱动器依托安川先进的伺服控制技术与工业级硬件设计，具备高精度驱动、高动态响应、高可靠性等核心优势，具体特点如下：
- 高精度矢量驱动：采用先进的磁场定向矢量控制技术，可精准分离电机的励磁电流与转矩电流，实现对转矩的独立精准控制；搭配高精度编码器反馈，有效抑制低速运行时的转矩波动，即使在低速（0.1r/min）工况下仍能平稳运转，位置控制精度达±1个脉冲，满足精密运动控制需求。
- 高动态响应性能：搭载高性能32位DSP数字信号处理器，控制周期低至250μs，可快速响应上位控制指令；具备自动增益调整功能，能根据负载变化实时优化控制参数，在电机快速启停、变速及负载突变场景下，可有效抑制超调与振荡，保障运行稳定性。
- 高效系统协同：通过CP-9200SH平台背板总线与上位控制器、过程控制器实现毫秒级数据交互，可精准联动运动控制与过程控制，例如在工业机器人作业中同步调控关节运动轨迹与作业压力；支持多驱动器协同控制，可实现多轴同步、电子凸轮、电子齿轮等复杂运动控制功能。
- 全面安全保护与诊断：内置过电流、过电压、欠电压、过热、过载、电机堵转、编码器故障等多重保护功能，异常工况下可快速切断输出并发出报警信号；具备完善的故障诊断功能，可实时监测驱动器工作状态、电流电压参数，记录故障代码，便于运维人员快速排查问题。
- 便捷的调试与运维：支持通过上位机调试软件进行参数配置、状态监控、波形录制与参数备份/恢复，便于多台设备批量调试；模块面板配备状态指示灯与按键，可直观查看运行状态，支持本地简易操作与故障复位，降低运维难度。
- 工业级可靠设计：采用工业级高耐压元器件与抗干扰电路设计，能有效抵御工业现场的电磁干扰、电压波动等影响；宽温工作范围与防尘结构设计，确保模块在复杂工业环境下长期稳定运行，平均无故障工作时间（MTBF）达10万小时以上。
工作原理
YASKAWA JACP-317802交流伺服驱动器的核心工作逻辑是通过“指令接收-信号处理-功率驱动-反馈调节”的闭环流程，实现对伺服电机的精准运动控制，具体原理如下：
1. 控制指令接收：驱动器通过CP-9200SH平台背板总线或工业通信接口（如EtherCAT）接收上位控制器发送的位置、速度或转矩控制指令，同时接收来自伺服电机编码器的位置与速度反馈信号。
2. 信号处理与运算：内置DSP处理器对接收的控制指令与反馈信号进行实时解析，通过磁场定向矢量控制算法计算出电机定子所需的励磁电流与转矩电流指令；同时对比反馈信号与控制指令的偏差，通过PID调节算法生成精准的驱动控制信号。
3. 功率转换与驱动：功率驱动单元将输入的AC 200V-240V交流电通过整流电路转换为直流电，再通过三相PWM逆变器将直流电逆变为频率、电压可调的三相交流电；根据DSP生成的控制信号，精准调节输出交流电的参数，驱动伺服电机按照指令要求运转。
4. 运动状态反馈：伺服电机内置的编码器实时采集电机转子的位置、速度信息，将反馈信号传输至驱动器；驱动器对反馈信号进行处理后，一方面用于与控制指令对比进行闭环调节，另一方面将状态信息上传至上位控制器，实现运动状态的实时监控。
5. 保护机制触发：驱动器实时监测输入电压、输出电流、自身工作温度及电机运行状态，当检测到过电流、过电压、过热、电机堵转等异常情况时，立即触发保护电路，快速切断功率输出，同时向上位控制器发送故障报警信号，避免驱动器与电机损坏。
注意事项
为确保YASKAWA JACP-317802交流伺服驱动器安全稳定运行，保障运动控制精度与系统可靠性，在安装、调试、运行及维护过程中需严格遵循以下注意事项：
- 安装前准备：确认驱动器输入电压、相位与产品要求一致，控制电源与CP-9200SH平台供电标准匹配，避免电压不匹配导致模块烧毁；检查安装环境，确保温度、湿度符合规定范围，通风良好且预留足够散热空间（与发热设备间距≥10cm），避免与强电磁干扰设备近距离安装；清理驱动器表面及机架插槽的灰尘、杂物，检查接口针脚是否完好，无弯曲、氧化现象。
- 接线规范：严格按照产品手册的接线图连接电机动力电缆、编码器电缆及通信线路；动力电缆与编码器电缆需分开布线（间距≥30cm），编码器电缆使用屏蔽电缆且屏蔽层单端接地，减少电磁干扰对反馈信号的影响；接线时确保端子紧固，避免松动导致接触不良，尤其注意电机正负极性，防止接反烧毁电机；接线完成后再次核查线路正确性，确认无误后再通电。
- 调试操作要求：首次调试前需进行参数初始化，根据适配电机型号录入电机参数（如额定功率、额定转速、定子电阻等），选择对应的控制模式；逐步配置位置环增益、速度环增益等关键参数，避免参数设置过高导致系统振荡；调试过程中实时监测电机运行状态（转速、电流、温度）与驱动器状态，可通过上位机软件录制运动波形，便于参数优化；建议先进行空载调试，确认无异常后再接入负载运行。
- 运行安全管控：运行前需配置完善的安全保护逻辑，设置过载保护阈值、急停信号接口，确保异常工况下能及时停机；运行过程中禁止随意修改关键控制参数，如需调整，需先进行测试验证，确认无影响后再正式应用；定期检查通信链路稳定性，避免因通信中断导致控制失效；禁止电机长期过载运行，避免驱动器过热损坏。
- 维护保养要求：定期清理驱动器散热片与通风口的灰尘，确保散热通畅；每季度检查一次接线端子紧固情况，尤其关注电机电缆与编码器电缆，避免振动导致松动；维护操作必须在切断供电电源后进行，且需等待内部电容放电完毕（建议等待5-10分钟），防止触电；若驱动器出现故障，需由专业技术人员检修，通过调试软件读取故障代码，精准定位问题，禁止非专业人员拆装或修改内部电路。
