YASKAWA JACP-317801高级过程控制器
时间: 2025-12-26浏览次数：

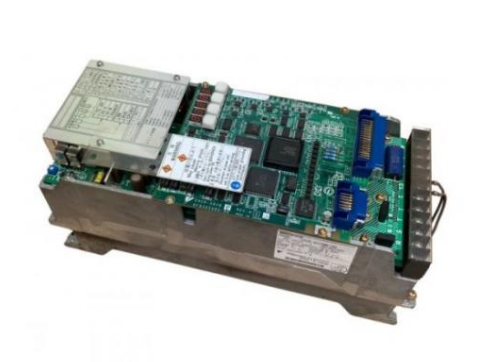

YASKAWA JACP-317801高级过程控制器
YASKAWA JACP-317801高级过程控制器
产品概述
YASKAWA JACP-317801高级过程控制器是安川电机（Yaskawa Electric）面向复杂工业过程控制场景推出的核心控制模块，专为CP-9200SH自动化平台量身打造，是实现高精度过程参数调控、系统协同管理的关键组件。该产品集成高性能处理器与先进的过程控制算法，可对温度、压力、流量、液位等多种工业过程参数进行实时采集、分析与精准调控，同时具备强大的系统联动与数据交互能力，能无缝对接平台内伺服控制器、电力供应器等模块，形成完整的自动化控制闭环。其模块化设计适配CP-9200SH机架系统，安装便捷且扩展性强，广泛应用于对过程控制精度与稳定性要求严苛的工业生产领域，为复杂工艺流程的高效、安全运行提供核心控制保障。
规格参数
YASKAWA JACP-317801高级过程控制器的规格参数聚焦控制性能、电气特性、物理适配性及环境适应性，核心参数如下：
- 控制性能参数：支持8路模拟量输入（适配4-20mA/0-10V标准信号）、4路模拟量输出；集成PID、模糊控制等多种过程控制算法，控制周期可低至1ms，调节精度达±0.1%FS；支持多回路协同控制，最多可管理8个独立控制回路，满足复杂工艺流程的多参数同步调控需求。
- 电气参数：供电电压为DC 24V（适配CP-9200SH平台统一供电标准），工作电流≤0.8A；输入阻抗≥1MΩ（模拟量输入），输出负载能力≤500Ω（模拟量输出）；具备良好的电磁兼容性，符合IEC 61000-6-2工业电磁兼容标准。
- 物理尺寸与重量：采用CP-9200SH平台标准化插槽设计，尺寸为5.1cm×25.4cm×11.4cm（高×宽×深），可直接插入机架完成集成；重量约0.55kg，轻量化设计不增加系统整体负载，便于平台模块化组装。
- 环境适应性：工作温度范围0℃至+55℃，相对湿度5%至95%（无冷凝）；防护等级IP20，具备基础防尘能力，可适应常规工业现场环境；存储温度范围-20℃至+65℃，满足不同地域仓储与运输需求。
- 通信与接口：通过CP-9200SH平台背板总线实现与其他模块的高速数据交互；支持EtherNet/IP、Modbus TCP等工业以太网协议，配备1个RJ45以太网接口；预留8路数字量输入/输出接口，可直接对接现场传感器与执行器。
性能特点
YASKAWA JACP-317801高级过程控制器依托安川先进的控制技术与工业级硬件设计，具备高精度调控、多模式适配、强协同能力等核心优势，具体特点如下：
- 高精度过程调控：搭载高性能32位处理器，结合优化的PID控制算法与自适应调节机制，可根据过程参数的动态变化实时优化控制参数，有效抑制超调与稳态误差，确保温度、压力等关键参数稳定在设定范围，调控精度达±0.1%FS，满足精密工业过程的控制需求。
- 多算法与多回路支持：内置PID、模糊控制、串级控制等多种过程控制算法，可根据不同工艺流程需求灵活切换；支持8个独立控制回路的并行管理，各回路参数独立配置，能同时适配多参数、多工序的复杂控制场景，提升系统控制灵活性。
- 高效系统协同：通过CP-9200SH平台背板总线与伺服控制器、电力供应器等模块实现毫秒级数据交互，可精准联动运动控制与过程控制，例如在精密加工中同步调控加工位置与切削温度，保障产品加工质量；支持与上位机系统无缝对接，实现全流程自动化管控。
- 丰富的数据交互与诊断功能：配备多种工业通信接口，可实时上传过程参数、控制状态等数据至监控系统，同时接收上位机的控制指令；内置完善的故障诊断功能，能实时监测输入输出信号、通信链路及模块工作状态，出现异常时立即发出报警信号并记录故障信息，便于运维人员快速排查。
- 便捷的调试与运维：支持通过上位机调试软件进行参数配置、算法选择与控制逻辑编辑，具备参数备份与恢复功能，便于多台设备批量调试；模块面板配备状态指示灯与按键，可直观查看运行状态，支持本地简易操作与故障复位，降低运维难度。
- 工业级可靠设计：采用工业级元器件与抗干扰电路设计，能有效抵御工业现场的电磁干扰、电压波动等影响；宽温工作范围与防尘结构设计，确保模块在复杂工业环境下长期稳定运行，平均无故障工作时间（MTBF）达10万小时以上。
工作原理
YASKAWA JACP-317801高级过程控制器的核心工作逻辑是通过“参数采集-信号处理-算法运算-执行调控-状态反馈”的闭环流程，实现对工业过程参数的精准控制，具体原理如下：
1. 过程参数采集：现场传感器（如温度传感器、压力变送器）将采集到的温度、压力等过程参数转换为4-20mA/0-10V的标准模拟量信号，通过模拟量输入接口传输至控制器；同时，数字量输入接口接收限位开关、光电传感器等设备的状态信号，完成对工艺流程的全面状态感知。
2. 信号处理与解析：控制器内部的信号调理电路对输入的模拟量信号进行滤波、放大与模数转换（A/D转换），将模拟信号转换为处理器可识别的数字信号；处理器对数字信号进行降噪处理与数据解析，提取关键过程参数与设备状态信息。
3. 控制算法运算：处理器根据预设的控制目标（如设定温度、目标压力）与选择的控制算法（如PID算法），对比解析后的实际参数与目标参数，计算出偏差值；通过算法运算生成对应的控制指令，例如调节执行器的开度、控制加热设备的功率等。
4. 调控指令输出与执行：控制器将生成的控制指令通过数模转换（D/A转换）转换为模拟量信号，经模拟量输出接口传输至执行器（如调节阀、变频器）；同时，通过数字量输出接口发出辅助控制信号，驱动相关设备动作，实现对过程参数的精准调控。
5. 状态反馈与闭环优化：控制器通过背板总线与通信接口，实时接收执行器的动作反馈信号与传感器采集的更新后过程参数；处理器持续对比实际参数与目标参数，动态优化控制算法参数，调整控制指令，形成稳定的闭环控制，确保过程参数始终稳定在设定范围；同时，实时监测系统状态，出现异常时触发报警与保护机制。
注意事项
为确保YASKAWA JACP-317801高级过程控制器安全稳定运行，保障过程控制精度与系统可靠性，在安装、调试、运行及维护过程中需严格遵循以下注意事项：
- 安装前准备：确认控制器供电电压为DC 24V，与CP-9200SH平台供电标准一致，避免电压不匹配导致模块损坏；检查安装环境，确保温度、湿度符合规定范围，通风良好且预留足够散热空间，避免与强电磁干扰设备（如变频器）近距离安装；清理控制器表面及机架插槽的灰尘、杂物，检查接口针脚是否完好，无弯曲、氧化现象。
- 接线规范：严格按照产品手册的接线图连接传感器、执行器及通信线路，模拟量信号线需使用屏蔽电缆，屏蔽层单端接地，且与动力电缆分开布线（间距≥30cm），减少电磁干扰对信号采集的影响；接线时确保端子紧固，避免松动导致接触不良，接线完成后再次核查线路正确性，确认无误后再通电。
- 调试操作要求：首次调试前需进行参数初始化，根据工艺流程需求选择合适的控制算法，逐步配置PID参数、控制周期等关键参数，避免参数设置不当导致系统振荡或控制精度下降；调试过程中需实时监测过程参数变化与控制器运行状态，可通过上位机软件记录数据，便于参数优化；建议先进行空载调试，确认无异常后再接入负载运行。
- 运行安全管控：运行前需配置完善的报警与保护逻辑，明确温度、压力等参数的安全阈值，确保参数超标时能及时触发报警与停机保护，避免设备损坏与生产事故；运行过程中禁止随意修改关键控制参数，如需调整，需先进行测试验证，确认无影响后再正式应用；定期检查通信链路稳定性，避免因通信中断导致控制失效。
- 维护保养要求：定期清理控制器散热通道与接口灰尘，确保散热通畅与接触良好；每季度检查一次接线端子紧固情况，尤其关注模拟量信号接线，避免振动导致松动；维护操作必须在切断供电电源后进行，且需等待内部电容放电完毕（建议等待5-10分钟），防止触电；若控制器出现故障，需由专业技术人员检修，通过调试软件读取故障代码，精准定位问题，禁止非专业人员拆装或修改内部电路。
- 其他安全注意：避免控制器受到剧烈冲击、振动或潮湿、腐蚀性气体侵蚀，防止内部电路损坏；若控制器长期闲置，再次启用前需进行全面检测，包括外观检查、绝缘测试与参数校验，确认无故障后再投入使用；禁止在控制器附近堆放易燃、易爆物品，确保使用环境安全。
