YASKAWA CP-9200SH/SVA伺服控制器
时间: 2025-12-26浏览次数：

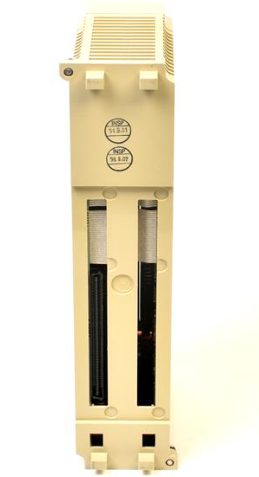

YASKAWA CP-9200SH/SVA伺服控制器
YASKAWA CP-9200SH/SVA伺服控制器
产品概述
YASKAWA CP-9200SH/SVA伺服控制器是安川电机（Yaskawa Electric）推出的高性能伺服控制模块，隶属于CP-9200SH自动化平台系列，专为高精度、高动态响应的多轴运动控制场景设计。该产品整合了先进的控制算法、高速数字信号处理技术与可靠的硬件结构，可实现对伺服电机位置、速度、转矩的精准调控，是复杂工业自动化系统中同步运动控制的核心组件。其模块化设计使其能无缝集成于CP-9200SH机架系统，单模块支持4轴控制，通过多模块扩展可实现最多44轴的系统级控制，即便已被厂商停产，仍在legacy系统的同步伺服轴控制中保持重要价值。同时，产品具备良好的兼容性，可与多种伺服电机及控制系统无缝对接，为工业自动化生产线的高效稳定运行提供核心驱动支持。
规格参数
YASKAWA CP-9200SH/SVA伺服控制器的规格参数覆盖电气性能、控制能力、安装尺寸及环境适应性等关键维度，具体如下：
- 电气参数：输入电压为200VAC至240VAC，输出功率2.0kW，最大输出电流9.6A；电源供应取自CP-9200SH背板，输出频率最高可达50kHz。
- 控制能力：单模块支持4轴控制，系统级可扩展至44轴；支持位置、速度、转矩、差分四种控制模式；位置控制精度可达±0.01°，速度控制精度为±0.02%额定转速，响应频率2kHz，响应时间达毫秒级。
- 通信接口：内置CPU总线实现内部通信，外部支持CANopen、EtherCAT、Modbus等多种工业通信协议，可与PLC、运动控制器等上位机无缝连接；配备丰富I/O接口，含16路数字输入、16路数字输出及4路模拟输入、2路模拟输出。
- 物理尺寸与重量：标准尺寸为5.1cm×25.4cm×11.4cm（高×宽×深），部分型号尺寸为300×180×80mm；重量约0.5kg（1.37lbs），部分型号重量为5kg。
- 环境适应性：工作温度范围为0℃至+55℃（部分型号为-10℃至+55℃），相对湿度5%至95%（无冷凝）；防护等级IP20，适应工业现场粉尘环境。
- 编程与安装：支持梯形图、顺序功能图（SFC）编程；采用CP-9200SH机架插槽式安装，模块化结构便于集成与维护。
性能特点
YASKAWA CP-9200SH/SVA伺服控制器凭借核心技术优势，展现出高精度、高响应、高可靠及便捷操作等显著特点：
- 高精度矢量控制：采用先进的矢量控制技术与高精度编码器反馈，可实时精准调控电机的位置、速度与转矩，有效降低低速运行时的转矩波动，即便在0.1r/min的低速工况下仍能平稳运转，无爬行现象，满足精密加工对运动精度的严苛要求。
- 高速动态响应：搭载高性能数字信号处理器（DSP）作为控制核心，实现2kHz高响应频率与毫秒级响应时间，确保电机在快速启停、变速及负载突变场景下仍能保持稳定运行，动态调节性能优异。
- 多轴同步联动：单模块支持4轴独立控制，通过多模块扩展可实现44轴同步联动，能精准匹配复杂设备的多轴协同需求，如机器人关节联动、数控机床多轴进给等场景。
- 全面安全保护：集成智能功率模块（IPM），内置过电压、过电流、过热、欠压等故障检测与保护电路；主回路增设软启动电路，减小启动冲击，可在异常工况下快速切断输出，保护驱动器、电机及整套设备安全。
- 便捷调试维护：配备直观的操作面板与专用调试软件，支持参数设置、状态监控、故障诊断及参数拷贝功能，便于多台设备批量调试，大幅提升调试效率；模块化设计简化安装与后期维护流程，降低运维成本。
- 广泛兼容性：支持多种通信协议与指令输入方式，可与不同品牌的伺服电机、上位控制系统及外部传感器、执行器灵活适配，适配性强，适用范围广。
工作原理
YASKAWA CP-9200SH/SVA伺服控制器的核心工作逻辑是通过“指令接收-信号处理-功率驱动-反馈调节”的闭环控制流程，实现对伺服电机的精准管控，具体原理如下：
1. 指令接收与处理：控制器通过以太网、CANopen等通信接口接收上位机（如PLC、运动控制器）发送的位置、速度或转矩控制指令；由ARM Cortex-A9双核CPU与DSP组成的控制核心对指令信号进行实时解析与运算，结合预设参数生成驱动控制信号。
2. 功率转换与驱动：功率驱动单元先通过三相全桥不控整流电路将输入的200-240VAC交流电转换为直流电；再通过三相正弦PWM电压型逆变器，将直流电逆变为频率、电压可调的交流电，驱动三相永磁式同步交流伺服电机运转，完成“AC-DC-AC”的能量转换过程。
3. 反馈检测与闭环调节：通过高精度编码器实时采集电机转子的位置、转速信号，并将反馈信号传输至控制核心；控制核心对比反馈信号与上位机指令信号的偏差，通过先进的矢量控制算法对偏差进行补偿运算，动态调整输出的电压、频率参数，直至电机运行状态与指令要求完全匹配，形成稳定的闭环控制，确保控制精度与运行稳定性。
4. 保护机制触发：智能功率模块（IPM）实时监测主回路的电压、电流及控制器的工作温度；当检测到过电压、过电流、过热、欠压等异常情况时，立即触发保护电路，快速切断功率输出，同时向上位机发送故障信号，避免设备损坏。
注意事项
为确保YASKAWA CP-9200SH/SVA伺服控制器安全稳定运行，延长使用寿命，在安装、调试、运行及维护过程中需注意以下事项：
- 安装前准备：确认输入电源的电压、相位与控制器要求一致，避免电压不匹配导致设备烧毁；检查安装环境，确保温度、湿度符合规定范围，且通风良好，预留足够散热空间（避免与发热设备近距离接触）；清理控制器表面及安装区域的灰尘、杂物，检查连接器是否完好无损。
- 接线规范：严格按照接线图连接电机、编码器电缆及通信线路，避免接反、短路或接触不良；编码器电缆与动力电缆需分开布线，减少电磁干扰对反馈信号的影响；接线完成后再次核查线路正确性，确认无误后再通电。
- 调试操作：首次调试时，应先进行参数初始化，再根据应用场景逐步设置位置比例增益、位置前馈增益等关键参数，避免参数设置过高导致系统振荡或超调；调试过程中实时监控控制器面板指示灯与显示信息，及时发现异常并停机排查。
- 运行监控：运行过程中定期观察控制器的工作状态，包括温度、电流、电压及反馈信号是否正常；避免电机长时间过载运行（建议过载倍数不超过4-6倍额定转矩，且持续时间不超过数分钟），防止控制器与电机过热损坏。
- 维护保养：定期清理控制器散热风扇与散热片上的灰尘，确保散热通畅；检查电缆连接的牢固性，尤其关注电机与编码器电缆，避免因振动导致接触不良；定期备份控制器参数，便于故障时快速恢复设置；维护操作必须在切断电源后进行，且需等待内部电容放电完毕（建议等待5-10分钟），确保操作安全。
- 其他注意事项：避免控制器受到剧烈冲击、振动或潮湿、腐蚀性气体侵蚀；若设备长期闲置，再次启用前需进行全面检测，确认无故障后再投入使用；严格遵循厂商规定的负载范围，不超额定参数运行。
应用场景
YASKAWA CP-9200SH/SVA伺服控制器凭借高精度、高响应、多轴控制能力，广泛应用于工业自动化多个领域，尤其适用于对运动控制精度与稳定性要求严苛的场景，具体包括：
- 精密机械加工领域：用于数控机床、加工中心的主轴与进给轴驱动，通过精准的位置与速度控制，保障零件加工的尺寸精度与表面质量；适配磨床、铣床等精密加工设备，满足复杂曲面加工、高精度孔位加工等需求。
- 电子制造领域：驱动贴片机、焊线机、芯片封装机等设备的伺服电机，实现元器件的高精度定位、拾取、焊接与封装，确保电子元件装配的一致性与可靠性，提升电子产品生产效率与品质。
- 机器人领域：作为工业机器人、协作机器人的关节驱动单元，为机器人关节运动提供精准的转矩与位置控制，支持多关节同步联动，满足焊接、搬运、装配、码垛等机器人作业需求；适配安川HC系列协作机器人等产品，保障作业安全与运动稳定性。
- 包装印刷领域：控制印刷机的走纸机构、裁切装置及包装机的送料、封口机构，确保印刷图案的套印精度与裁切、封口尺寸的准确性；适配高速包装生产线，提升包装效率与产品包装一致性。
- 其他工业领域：在食品加工机械中，控制物料输送、计量与加工机构，保障食品加工的精确性与稳定性；在物流自动化设备中，驱动分拣机、输送机的伺服系统，优化物流分拣与输送效率；同时适用于半导体制造设备、医疗器械等对运动控制要求极高的特殊行业。
