YASKAWA CP-9200SH/CPU可编程控制器
YASKAWA CP-9200SH/CPU可编程控制器
产品核心概述
CP-9200SH/CPU作为CP-9200SH系列的核心控制单元，采用标准化模块化设计，可与系列内各类数字I/O模块（如CP-317、DO-01）、模拟量模块及专用功能模块无缝对接，灵活构建完整的工业控制体系。该控制器集成高速运算核心与丰富的通信接口，具备强大的逻辑运算、时序控制及数据处理能力，可精准执行梯形图、SFC等多种编程语言编写的控制程序。其核心定位是作为工业控制系统的“大脑”，接收各类传感器、输入模块的信号，经过逻辑运算后生成控制指令，驱动输出模块及外部执行器动作，同时通过专用通信协议实现与其他控制器、上位机的协同联动，支撑中大型分布式控制场景的稳定运行。
从产品系列关联来看，CP-9200SH/CPU是CP-9200SH系列的核心中枢，与系列内I/O模块、通信模块形成完整的“控制-执行-交互”体系，同时兼容安川MP系列产品（如MP920、MP2300）的通信逻辑，依托扩展Memobus协议实现跨系列产品的协同通信。其不仅具备独立完成中小型控制系统的控制能力，还可通过多CPU组网扩展，适配大规模分布式控制需求，单个上位监控单元（如GP系列人机界面）可最多连接31个CP-9200SH/CPU，形成多节点协同控制网络，大幅提升系统的扩展能力与冗余备份水平。
典型应用场景
CP-9200SH/CPU凭借其高效的运算能力、灵活的组网特性及稳定的工业级表现，广泛应用于各类中大型工业自动化场景，成为实现复杂控制逻辑与多设备协同的核心中枢，以下是几个典型应用案例：
1. 汽车制造行业：焊装与冲压线控制
在汽车焊装车间，采用多CP-9200SH/CPU组网架构，每个CPU负责一个焊接工位的控制，通过扩展Memobus协议实现多CPU协同。控制器接收焊接传感器的温度、电流信号，经过逻辑运算后下发精准的焊接控制指令，驱动焊接电磁阀、夹紧气缸动作；同时通过上位机实现多工位集中监控，实时同步各工位运行状态。该方案借助多CPU分布式控制，确保了200余个焊接执行器的同步动作，同步误差≤5ms，焊接工序合格率从99.2%提升至99.8%，设备故障率降低60%。
2. 新能源行业：锂电池隔膜生产
在锂电池隔膜生产线上，CP-9200SH/CPU作为核心控制器，连接张力传感器、温度传感器及多个扩展I/O模块。控制器通过模拟量模块实时采集隔膜拉伸张力、生产温度等关键数据，经过运算后生成张力调节指令，驱动磁粉制动器、张力调节电磁阀动作，实现锥度张力的精准渐变控制；同时通过通信接口将生产数据上传至上位监控系统，实现生产过程的全程追溯。应用该控制器后，隔膜厚度波动从±1.5μm降至±0.3μm，A级品率从92%提升至99.5%，年增收超2000万元。
3. 港口物流行业：智能吊具远程监控
在自动化港口码头的智能调度系统中，采用多CP-9200SH/CPU分布式组网，分别负责堆垛机控制、吊具控制、仓位管理等不同任务。各CPU通过扩展Memobus协议实现数据交互，配合上位中控系统完成货物装卸、转运、仓储的全流程协同；控制器实时采集堆垛机位置、吊具负载等信号，精准驱动升降、平移等执行器动作，同时将设备状态实时回传至中控室。应用该方案后，仓储作业效率提升25%，货物搬运差错率降至0.01%以下，单船在港时间缩短4小时。
4. 金属加工行业：热轧与冷轧控制
在钢铁轧制车间（如宝钢1580mm热轧产线），CP-9200SH/CPU承担带钢输送速度控制与跑偏纠正的核心任务。控制器通过高速计数模块采集带钢输送速度信号，通过输入模块接收跑偏传感器信号，经过逻辑运算后下发速度调节与跑偏纠正指令，驱动辊道电机接触器、跑偏调节电磁阀动作；其抗高温、抗电磁干扰的工业级设计，确保在70℃高温、强电磁干扰环境中稳定运行。实际应用显示，该方案可将带钢跑偏量从±15mm降至±3mm，废品率直降18%，年减少经济损失1500万元。
外观结构与安装规范
1. 外观与接口布局

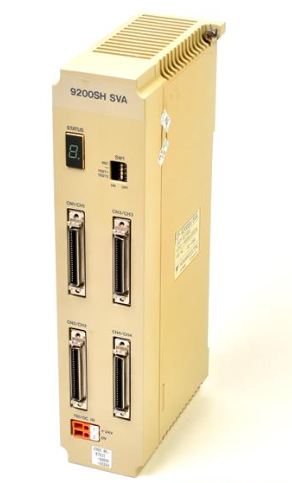

CP-9200SH/CPU采用长方体模块化结构，外壳为高强度工程塑料，表面设有清晰的状态指示灯区与接口区：状态指示灯区包含电源灯、运行灯、故障灯及通信状态灯，可直观反映控制器的整体运行状态、故障情况及组网通信状态，便于运维人员快速排查问题；接口区明确区分电源接口、总线扩展接口（用于连接扩展模块）、通信接口（RS-232C/RS-485）及调试接口，接口处设有防尘防护设计，减少粉尘对接口的损坏；底部设有符合DIN46277标准的35mm导轨安装卡槽和固定螺丝孔，适配两种安装方式，便于在工业控制柜内密集安装与后期维护。
2. 安装环境要求
为确保模块稳定运行，安装环境需满足以下要求：
- 环境条件：安装于干燥、清洁、通风的环境中，避免粉尘、湿气、腐蚀性气体及剧烈振动；工作温度范围通常为-10℃~60℃，相对湿度≤85%（无凝露）；若环境温度超过50℃，需配备强制风扇或冷却风扇，但避免冷风直接吹向模块。
- 抗干扰要求：远离高压设备、动力设备及动力电缆，与动力电缆的距离应大于200mm，避免电磁干扰影响通信稳定性；若无法远离，需采用屏蔽电缆，并做好接地处理。
3. 安装操作规范
模块支持两种标准安装方式，安装过程需严格遵循以下规范：
- 导轨安装：可直接安装在符合DIN46277标准的35mm宽导轨上，安装时先将模块底部的卡槽对准导轨，向下按压并滑动至固定位置，确保模块卡紧，无松动现象。该方式安装便捷，便于后期模块的拆卸和维护。
- 螺丝固定：通过模块底部的固定螺丝孔，采用M3螺丝将模块固定在安装面板上；若模块设有4个螺丝孔，建议选用对角线上的两个孔进行固定，确保固定牢固，避免因振动导致模块移位。螺丝紧固 torque 需控制在0.5N·m左右，避免过紧损坏模块或过松导致固定不牢。
- 安装间距：模块与周边设备或柜体壁之间需预留足够的散热空间，建议间距不小于20mm；若采用密集安装方式（如多模块连续排列），需加强通风散热，避免因温度过高影响模块寿命。
4. 接线规范
接线质量直接影响通信稳定性和安全性，接线时需遵循以下要求：
- 接线前准备：必须切断系统所有外部电源，避免带电接线导致触电或模块损坏；确认模块型号、接口类型与接线设备匹配，选用符合规格的电缆（如RS-485通信建议选用屏蔽双绞线）。
- 电缆选择：控制器与扩展模块的总线连接选用安川专用总线电缆，传输距离不超过500米；与上位机、人机界面的通信根据接口类型选择对应电缆（RS-232C选用标准串口线，长度≤15米；RS-485选用屏蔽双绞线，长度≤1200米）；电源电缆选用多股铜芯电缆，截面积根据额定电流选择，确保供电稳定。
- 屏蔽处理：屏蔽电缆的屏蔽层需在主机侧单端接地，避免两端接地产生电位差，导致干扰信号引入；模拟输出线和远程RS-485通信线必须使用屏蔽双绞线，必要时可在信号接收设备前端连接共模线圈，抑制线路干扰。
- 接线操作：使用规格为0.6×3.5mm、长度大于130mm的一字螺丝刀进行接线操作，端子间距为5.0mm；将导线剥去适当长度的绝缘层，确保导体完全插入端子内，避免导线裸露部分与相邻端子接触，导致短路；接线完成后，轻轻拉扯导线，确认无松动现象。
- 熔断器设置：模块本身未配备熔断器，若需额外保护，可根据额定电压250V、额定电流1A的规格设置继电器熔断器。
安全操作与维护注意事项
为保障人员安全和设备稳定运行，操作与维护过程中需严格遵循以下安全规范，安全注意事项分为“警告”和“注意”两个等级，其中“警告”事项若不遵守，可能导致死亡或重伤；“注意”事项若不遵守，可能导致轻伤或设备损坏。
1. 核心警告事项
- 严禁在模块通电状态下触摸电源端子及其他高压部分，避免触电危险。
- 维修、检验或接线操作前，必须切断系统所有外部电源，待模块完全断电并冷却后再进行，避免触电或烫伤。
- 禁止在易燃、易爆气体环境中使用该模块，避免引发火灾或爆炸。
- 禁止拆除、维修或改装模块，否则可能导致触电、火灾或模块故障。
- 若模块故障可能导致系统重大事故，需在外部设置适当的保护电路，避免事故扩大。
- 禁止将控制线、通信电缆与主电路电缆或动力电缆混合铺设，若无法避免，间距需大于100mm，否则可能因干扰导致模块 malfunction。
2. 关键注意事项
- 模块不可用于核设施或与人类生命相关的医疗设备中，避免因设备故障引发严重后果。
- 接线时需选用与额定电压、电流匹配的导线，严格按照规定的 torque 紧固端子螺丝，过松可能导致短路、火灾或 malfunction；过紧可能损坏螺丝或模块，导致模块脱落、短路。
- 禁止在切断电源后立即触摸模块，余热可能导致烫伤。
- 安装时需确保预留足够的散热空间，否则可能因温度上升导致模块寿命降低，甚至引发火灾。
- 避免异物（如粉尘、导线碎屑）进入模块内部，否则可能导致火灾、故障或 malfunction。
- 拆卸电缆时，需握住连接器部分，避免直接拉扯电缆，导致电缆损坏或接触不良。
- 模块从电源输入到正常输出需约5秒时间，若存在联锁动作电路信号，需配备时间继电器，避免信号误触发。
- 产品废弃时，需按工业废弃物处理标准进行处置，避免环境污染。
3. 日常维护要点
日常维护需定期对模块进行检查，重点关注以下内容：
- 状态指示灯：定期观察电源灯、通信灯、故障灯的状态，若故障灯亮起，需及时排查通信链路、接线及设备状态。
- 接口与接线：检查接口是否松动、氧化，接线是否牢固，若存在氧化现象，需及时清理或更换接口；若接线松动，需重新紧固。
- 清洁保养：定期清理模块表面及接口处的粉尘，避免粉尘堆积影响散热或导致接口接触不良；清理时需切断电源，使用干燥的抹布擦拭，避免使用腐蚀性清洁剂。
- 故障记录：若出现通信中断、数据传输错误等故障，需记录故障发生时间、工况及指示灯状态，便于精准定位问题根源。
