YAMATAKE EST0240Z05WBX00触摸屏显示器
时间: 2026-01-06浏览次数：

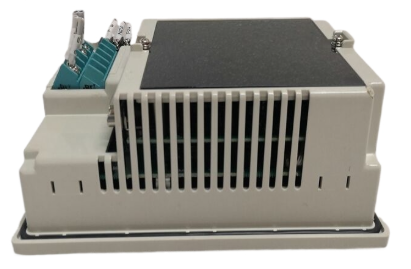

YAMATAKE EST0240Z05WBX00触摸屏显示器
YAMATAKE EST0240Z05WBX00触摸屏显示器
YAMATAKE（山武株式会社）作为工业自动化领域的知名品牌，其推出的EST系列智能终端产品以高可靠性、强适配性著称。EST0240Z05WBX00触摸屏显示器是该系列中的经典款智能终端接口面板（HMI），专为工业场景下的过程监控、数据交互与设备控制设计，凭借稳定的性能、丰富的功能及友好的操作体验，广泛应用于各类自动化系统中。本文将从产品核心信息、详细参数、功能特性、软件支持、安装适配及应用场景等维度，进行全面且深入的解析。
产品核心基础信息
EST0240Z05WBX00定位为工业级中低端智能HMI，主打高性价比与稳定运行，适用于中小型自动化项目及对显示与控制需求适中的场景。其核心基础信息如下：
- 产品型号：EST0240Z05WBX00
- 品牌归属：YAMATAKE（山武株式会社，现隶属于Azbil集团）
- 产品类型：工业级智能终端接口面板（Human Machine Interface，HMI）
- 显示核心：STN（Super Twisted Nematic，超扭曲向列相）彩色LCD液晶屏，具备成本可控、功耗适中的特点，适配工业常温环境下的视觉需求
- 供电规格：直流24VDC供电，电压允许波动范围为±15%，即输入电压在20.4VDC~27.6VDC之间均可稳定工作，符合工业现场标准供电环境，可直接与工业电源模块适配
- 防护等级：IP65（依据IEC 60529标准），正面面板具备完全防尘（6级）和防低压喷射水（5级）能力，可有效抵御工业现场的粉尘、油污及轻微溅水，保障设备在恶劣环境下的正常运行
- 物理尺寸与重量：机身尺寸紧凑，便于嵌入式安装（具体尺寸：宽×高×深约为182mm×142mm×55mm，不同批次可能存在微小差异）；重量约1.3kg，轻量化设计降低了安装载体的承重压力
- 工作温度与湿度：工作温度范围为0℃~50℃，存储温度范围为-20℃~60℃；工作湿度范围为20%~85%RH（无凝露），适配大多数工业厂房、车间的环境条件
- 抗干扰性能：具备工业级抗电磁干扰能力，符合EN 55011 Class A、EN 55022 Class A、EN 61000-4-2（ESD）、EN 61000-4-3（辐射抗扰度）、EN 61000-4-4（电快速瞬变脉冲群）等标准，可在变频器、电机等强干扰设备周边稳定工作
关键性能参数
EST0240Z05WBX00的性能参数围绕显示效果、触摸交互、存储能力及稳定运行展开，精准匹配工业现场的实用需求，具体参数如下：
2.1 显示性能参数
- 分辨率：320×240像素（QVGA级别），像素密度适中，可清晰显示工业参数、工艺流程图标、文字说明等内容，满足中小型自动化系统的信息展示需求，如单条生产线的关键参数监控、设备运行状态显示等
- 显示颜色：256色，采用STN彩色显示技术，颜色还原度较好，可通过不同颜色区分不同类型的参数（如正常参数绿色、警告参数黄色、报警参数红色），提升操作人员的视觉识别效率
- 像素间距：宽0.10mm×高0.36mm，像素排列均匀，画面显示细腻，无明显颗粒感，确保操作人员在近距离（30cm~50cm）观察时可清晰读取信息
- 显示区域尺寸：约101.6mm×76.2mm（宽×高），属于4.3英寸级显示区域，尺寸紧凑但信息承载量充足，可同时显示多个参数及操作按钮
- 显示寿命：正常工作条件下（25℃环境温度、每天工作8小时），显示寿命约为30,000小时，折合使用寿命超过3.4年，满足工业设备的长期运行需求
- 背光系统：采用LED背光，背光寿命约为10,000小时（亮度减半），背光亮度可通过软件调节，适配不同光照环境（如车间强光、昏暗环境）；支持背光自动节能模式，无操作时可自动降低亮度，延长背光寿命
- 对比度与亮度：对比度≥100:1，亮度≥150cd/㎡，在工业现场常见的光照条件下均可保证画面清晰可见，即使在车间强光照射下，通过调节亮度也能正常读取信息
2.2 触摸交互参数
- 触摸方式：透明电阻膜式（模拟触摸），具备抗油污、抗磨损的特点，适配工业现场操作人员戴手套操作的需求（薄手套可正常识别）
- 触摸精度：触摸误差≤±2mm，定位精准，可准确识别小型操作按钮（最小按钮尺寸建议不小于8×8像素），避免误操作
- 触摸寿命：单点触摸寿命≥100万次（手指或专用触摸笔输入），按每天操作1000次计算，可使用超过2.7年，满足工业设备高频次操作的需求
- 触摸响应速度：响应时间≤5ms，操作延迟低，操作人员可获得流畅的交互体验，无明显卡顿感
- 触摸操作方式：支持单点触摸、长按、滑动等基础操作，可通过软件定义触摸手势对应的功能（如滑动切换画面、长按弹出快捷菜单等）
2.3 存储与处理参数
- 内存容量：内置1MB Flash内存，用于存储用户组态画面、参数设置、历史数据等内容；内存可扩展（部分型号支持外接SD卡，最大支持2GB扩展存储，用于存储大量历史数据）
- 画面存储能力：最多可注册999个用户组态画面，涵盖主画面、参数设置画面、工艺流程画面、报警画面、历史数据查询画面等，满足复杂自动化系统的多场景展示需求
- 多窗口显示能力：最多可同时显示8个独立窗口，每个窗口可展示不同的参数或画面内容，例如主窗口显示工艺流程，子窗口实时显示关键温度、压力、流量等参数，方便操作人员全面监控系统状态
- 数据处理能力：内置高性能8位/16位微处理器，运算速度适中，可快速处理传感器采集的数据、执行逻辑控制指令及响应触摸操作，确保系统运行流畅
- 看门狗计时器：内置硬件看门狗计时器（定时范围可通过软件设置，默认100ms~10s），当系统出现死机、程序异常等故障时，可自动触发重启或报警，保障设备稳定运行，降低故障损失
核心功能特性深度解析
EST0240Z05WBX00依托山武成熟的工业自动化技术，具备丰富的实用功能，可实现与各类工业控制设备的无缝对接、高效的数据交互及便捷的操作管理，核心功能如下：
3.1 多元化通信接口与协议适配
设备配备丰富的通信接口，支持多种工业通信协议，可轻松与PLC、DCS、传感器、变频器等工业控制设备集成，构建完整的自动化控制系统。
- 串行通信接口：标配RS-232C和RS-485两种串行接口，其中RS-232C接口用于与电脑、打印机等设备通信（如组态下载、数据打印）；RS-485接口支持多点通信（最多可连接32个从设备），传输距离最远可达1200m，适用于车间内多设备分布式通信，如与多台PLC、传感器组成通信网络。
- 以太网接口（部分型号可选配）：支持10/100Mbps自适应以太网接口，支持TCP/IP、Modbus TCP/IP等主流工业以太网协议，可实现远程监控与数据传输，操作人员可通过局域网或互联网访问触摸屏的监控画面、下载历史数据，便于远程运维与管理。
- 协议兼容性：支持Modbus RTU、Modbus ASCII、山武专用协议（如AZBIL Protocol）、三菱FX系列PLC专用协议、西门子S7-200系列PLC专用协议等多种主流工业协议，无需额外添加协议转换模块，可直接与不同品牌的工业控制设备对接，降低系统集成成本。
3.2 人性化用户界面与多模式显示
设备以用户体验为核心，设计了友好的操作界面，支持多种显示模式，可适配不同操作人员的使用习惯及不同场景的监控需求。
- 自定义界面设计：支持通过组态软件创建完全自定义的界面，可添加文字、图形、图标、按钮、指示灯、趋势图、表格等多种元素，操作人员可根据实际需求设计符合工艺流程的界面，如将生产线的设备布局、管道走向等直观呈现在画面中，提升操作直观性。
- 多窗口与分屏显示：最多支持8个窗口同时显示，每个窗口可独立设置显示内容、大小及位置，例如在监控生产线运行时，主窗口显示整体工艺流程，4个子窗口分别显示关键设备的温度、压力、转速及运行状态，操作人员无需切换画面即可全面掌握系统信息，提升监控效率。
- 显示模式切换：支持白天/夜间模式切换，夜间模式可降低背光亮度，避免强光刺激操作人员眼睛；支持全屏/窗口模式切换，全屏模式适用于重点监控单个参数或画面，窗口模式适用于多参数同时监控。
- 操作指引与提示：支持在界面中添加操作指引文字、弹窗提示等功能，当操作人员进行错误操作时，系统会弹出提示信息，引导正确操作；对于复杂操作，可设置分步指引，降低操作人员的学习成本。
3.3 完善的数据记录与报警管理功能
设备具备强大的数据记录与报警管理能力，可实现工业过程数据的追溯与异常情况的及时预警，保障生产安全与稳定。
- 历史数据记录：支持对温度、压力、流量、转速等关键参数进行实时记录，记录间隔可通过软件设置（最小记录间隔为100ms）；数据可存储在设备内置内存或外接SD卡中，存储容量根据内存大小而定（1MB内置内存可存储约10万条标准数据，外接2GB SD卡可存储约2000万条标准数据）；支持历史数据查询与导出，可通过U盘、以太网等方式将数据导出为Excel、CSV等格式，便于数据分析与报表生成。
- 报警管理：支持多种类型的报警设置，如数值超限报警（上限、下限、上下限报警）、设备故障报警（如电机过载、传感器故障）、通信异常报警等；报警触发时，系统会通过弹出报警窗口、闪烁指示灯、蜂鸣器报警（部分型号支持外接报警灯、报警器）等多种方式提醒操作人员，同时记录报警时间、报警类型、报警值等信息，便于故障排查与追溯；支持报警等级设置（如普通报警、紧急报警），不同等级的报警采用不同的提醒方式，确保紧急报警优先处理。
- 数据备份与恢复：支持用户组态画面、参数设置、历史数据的备份与恢复，可通过U盘、SD卡或电脑进行备份，当设备出现故障或需要更换设备时，可快速恢复数据，减少停机时间。
3.4 高可定制性与便捷的组态开发
设备配套专业的组态软件（AP Editor），操作简单、功能强大，无需复杂的编程知识，即可完成界面设计、参数设置、功能组态等操作，降低开发难度与周期。
- 可视化组态开发：AP Editor软件采用拖拽式操作，操作人员可直接将界面元素（如按钮、指示灯、趋势图）拖拽到编辑区域，设置相关属性（如大小、颜色、关联参数）即可完成界面设计，无需编写代码；支持批量编辑功能，可同时修改多个元素的属性，提升开发效率。
- 丰富的智能对象库：软件内置大量工业常用的智能对象，如阀门、泵、电机、传感器等设备图标，温度、压力、流量等参数显示控件，趋势图、直方图、饼图等数据可视化控件，操作人员可直接调用，无需自行绘制，缩短开发周期。
- 脚本编辑功能（进阶功能）：支持简单的脚本编辑（如梯形图、C语言片段），可实现复杂的逻辑控制功能，如根据多个参数的组合条件触发特定操作、实现自动切换画面、自定义报警逻辑等，满足复杂自动化系统的需求。
- 仿真与调试功能：软件具备仿真功能，可在电脑上模拟触摸屏的运行效果，操作人员可在开发完成后进行仿真测试，验证界面设计、功能逻辑是否符合需求，及时发现并修改问题；支持在线调试功能，可连接触摸屏实时查看运行状态、修改参数，便于现场调试。
3.5 工业级可靠性与安全防护
设备按照工业级标准设计，具备出色的可靠性与安全防护能力，可适应恶劣的工业现场环境，保障长期稳定运行。
- 机械防护设计：正面面板采用高强度树脂材料，具备抗冲击、抗磨损、抗腐蚀的特点，可抵御工业现场的碰撞、摩擦及油污、化学试剂的侵蚀；接口采用防水接头设计，进一步提升防护性能，防止灰尘、水分进入设备内部导致故障。
- 电气安全防护：具备过电压保护、过电流保护、短路保护、反接保护等电气安全功能，当供电电压异常、电路短路或正负极接反时，设备会自动切断电源或进入保护模式，避免损坏内部元件；支持隔离电源设计，可有效隔离外部干扰，保障设备电气性能稳定。
- 长期稳定运行设计：采用工业级元器件，经过严格的高低温测试、老化测试、电磁兼容测试，确保在极端环境下仍能稳定运行；散热设计合理，设备内部采用散热片+自然散热的方式，可有效散发运行过程中产生的热量，避免因过热导致故障；支持无风扇设计（部分型号），减少机械故障点，提升设备可靠性。
