Eaton CROUSE-HINDS MTL MA30 射频及浪涌保护器操作手册

产品概述

定位：适用于市电供电系统，支持DIN 导轨安装 / 壁挂安装的一体化防护设备。

核心功能：采用三级复合防护结构，兼具滤波、浪涌防护、谐波抑制作用，保护用电设备免受市电浪涌与射频干扰影响。

设计寿命：正常工况下可实现20 年免维护；遭遇超额定浪涌冲击时具备故障安全设计，可持续保障后端设备安全。

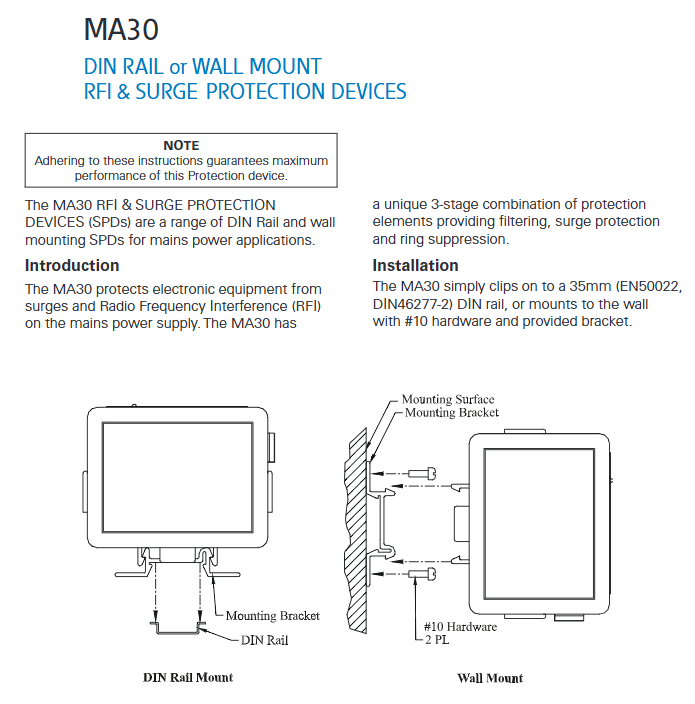

安装方式

DIN 导轨安装：适配 35mm 标准导轨（符合 EN50022、DIN46277-2 标准），设备可直接卡扣固定。

壁挂安装：搭配配套支架，使用 10 号紧固件完成墙面固定。

接线端子：采用螺丝压线端子，适配导线最大规格为10 AWG（截面积 5.2mm²）。

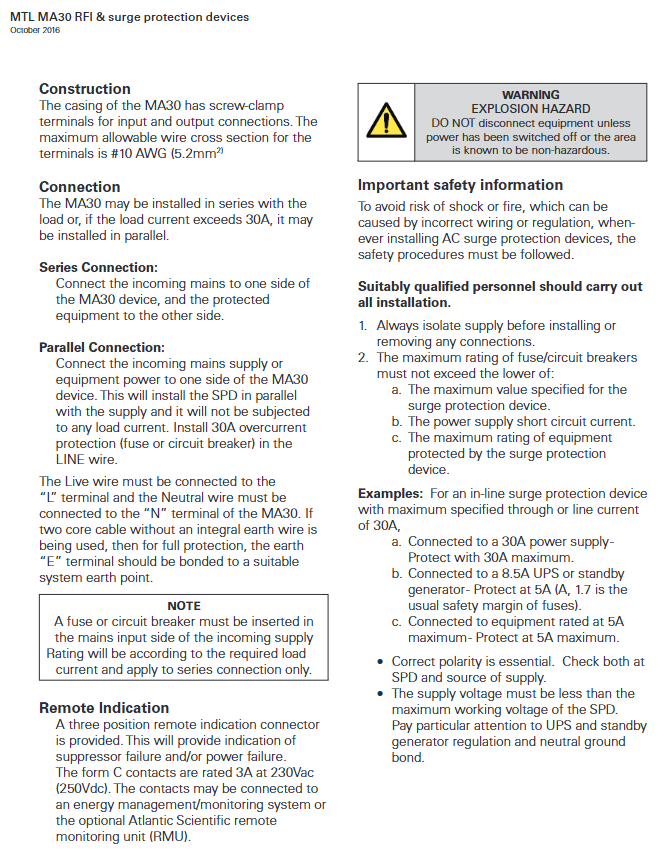

接线方式

设备分串联、并联两种接线模式，适配不同负载工况：

串联接法（常规）

适用场景：负载电流≤30A。

接法：市电进线接设备一端，被保护设备接另一端；进线侧必须加装熔断器 / 断路器，额定值匹配负载电流。

并联接法

适用场景：负载电流＞30A。

接法：设备并联在市电回路中，不承载负载电流；火线 (L) 回路必须加装 30A 过流保护器件（熔断器 / 断路器）。

接线规范

火线接端子 L、零线接端子 N，极性必须正确。

若无内置地线的双芯线缆，需将接地端子 E 可靠连接至系统接地点位，保证完整防护效果。

远程指示功能

设备配备三位远程指示接口，可监测保护器故障、断电状态；触点为 C 型，额定参数：交流 230V/3A、直流 250V。可接入能源管理系统、监控系统或选配的远程监测单元 (RMU)。

安全规范与警示

（一）高危警示

存在爆炸风险：断电或确认现场为非危险区域后，方可拆卸设备及接线。

（二）通用安全要求

安装、拆接作业前必须切断供电电源，作业需由专业资质人员完成，防范触电、火灾风险。

过流保护器件（熔断器 / 断路器）额定值，取以下三者中的最小值：设备标称最大值、供电系统短路电流、被保护设备额定值，并附选型示例。

供电电压不得超过保护器最大工作电压；使用 UPS、备用发电机时，需重点关注设备调压及零线接地配置。

设备严禁超极性接线，接线前核对电源与保护器极性。

（三）测试注意事项

对整套设备开展绝缘测试、耐压闪络测试前，必须将 MA30 从回路中断开，避免设备损坏。

维护说明

设备防护寿命取决于遭受浪涌的次数，常规使用可 20 年免维护。

当浪涌超出设备额定参数时，内置二级防护结构会触发故障安全模式，后端设备仍可得到保护。

该产品可限制线间、线对地电压，所有系统绝缘测试均需断开本设备。
