Reliance Electric GV3000/SE AC 变频器
时间: 2026-05-13浏览次数：
Reliance Electric GV3000/SE AC 变频器
Reliance Electric GV3000/SE AC 变频器
Reliance Electric GV3000/SE AC 变频器 V6.06 版软件启动与参考手册，覆盖V/Hz 控制与矢量控制（FVC/SVC）两种控制模式，提供完整上电调试、键盘操作、参数编程、故障诊断流程；变频器支持本地 / 远程 / 网络多源控制，配备两级参数菜单、密码保护、电子热过载、自动复位等功能，可通过数字 / 模拟输入、预设速度、S 曲线加减速灵活配置，详细定义P 通用、H V/Hz、U 矢量三类参数与报警 / 故障 / 致命故障代码体系，是 GV3000/SE 驱动器安装、调试、运维的权威操作依据。
两大启动流程
1. V/Hz 控制启动步骤
硬件安装完成，记录电机铭牌电压、电流、基频
上电执行自检（显示SELF）
进入编程模式，配置一级参数：
P.000 控制源（默认LOCL 本地）
P.001/P.002 加减速时间（默认20.0s）
P.003/P.004 最小 / 最大速度
P.005 电流限幅
输入密码107进入二级菜单
配置 H 参数（电机铭牌、转矩提升、V/Hz 曲线）
检查电机转向，试运行并监控电压 / 电流 / 频率
2. 矢量控制启动步骤
输入密码107解锁二级菜单
P.048 设为UEC切换矢量模式
配置 P.000~P.005 基础参数
配置 U 参数：编码器 PPR、极数、铭牌电流 / 电压 / 转速
设置电机最高转速 U.017
执行自整定（U.008 设为 ON），电机空载运行
校验转向，调速运行，优化速度环 PI 参数
键盘与显示操作
1. 两种工作模式
监控模式（默认）：显示转速、电压、电流、频率、功率、转矩（矢量）
编程模式：修改参数、查看故障日志
2. 核心按键功能
PROGRAM：切换模式
ENTER：确认 / 翻页
START/STOP：启动、停止、复位
AUTO/MAN：自动 / 手动参考源切换
FORWARD/REVERSE：方向切换（本地模式有效）

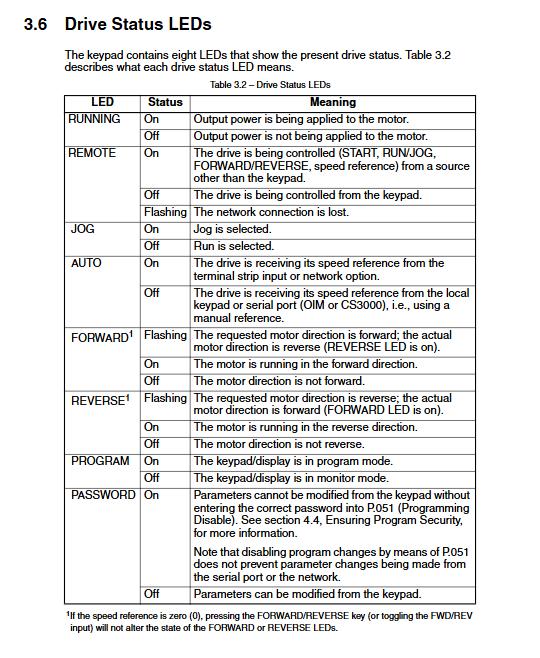

3. LED 状态说明
LED 含义
RUNNING 运行中
REMOTE 远程控制
PROGRAM 编程模式
PASSWORD 参数锁定
参数体系（核心）
1. 菜单结构
一级菜单：P.000~P.006，无需密码
二级菜单：密码107解锁，包含：
P.007~P.099：通用参数
H.000~H.022：V/Hz 专用
U.000~U.048：矢量专用
r.xxx：RMI 接口专用
Err：故障日志
2. 关键参数速览
参数 功能 取值 / 默认
P.000 控制源 LOCL/ rE/ OP/ SErL
P.001 加速时间 1 1~999.9s，默认 20s
P.048 控制模式 U-H (V/Hz) / UEC (矢量)
P.006 二级菜单密码 107
P.051 编程禁止密码 26
H.000 电机铭牌电压 100~690V
U.008 矢量自整定 ON/OFF
保护与故障功能
1. 核心保护
电子热过载（OL）：P.040 启用，按电机电流保护
过流（OC）、过压（HU）、欠压（LU）
缺相保护（OPL）、接地故障（EC）
过载自动复位：P.043 设置次数（0~10）
2. 故障分类
报警（Alarm）：警告，不停机
故障（Fault）：停机，可复位
致命故障（Fatal）：必须断电排查
3. 故障处理
查看故障日志（Err）
按代码定位原因，排除后复位
自整定故障显示SF，需重新整定
关键问题与答案
问题 1：GV3000/SE 进入二级参数菜单与解除参数锁定的密码分别是什么？分别用于什么场景？
答案：
二级菜单密码：107，用于解锁全部 P/H/U/r 参数与故障日志。
编程禁止密码：26，用于解锁键盘参数修改权限（PASSWORD 灯亮时输入）。
问题 2：V/Hz 控制与矢量控制的启动流程最核心差异是什么？分别适用于什么负载？
答案：
核心差异：矢量控制必须输入电机铭牌全参数并执行自整定（U.008），V/Hz 只需配置基础铭牌与转矩提升。
适用场景：V/Hz 适合风机、水泵等通用负载；矢量适合需要高精度调速 / 转矩控制的机床、张力控制等设备。
问题 3：GV3000/SE 的控制源 P.000 有哪几种？本地与远程模式的核心区别是什么？
答案：
控制源共 4 种：LOCL（本地键盘）、rE（端子）、OP（网络）、SErL（串口）。
核心区别：本地模式由键盘直接启停、调速；远程模式由外部端子 / 网络控制，键盘仅可监控与紧急复位。
