EUCHNER（安士能）手持操作单元与电子手轮
时间: 2026-05-13浏览次数：
EUCHNER（安士能）手持操作单元与电子手轮
EUCHNER（安士能）手持操作单元与电子手轮
品牌与产品概述
EUCHNER 是全球领先的工业安全组件制造商，本手册为手持操作单元（手持单元）+ 电子手轮样本，面向机床、自动化设备的调试、维护、手动控制场景，强调安全、人体工学、模块化。
手持操作单元（3 大系列）
1. 产品划分
系列 定位 尺寸 / 重量 特点

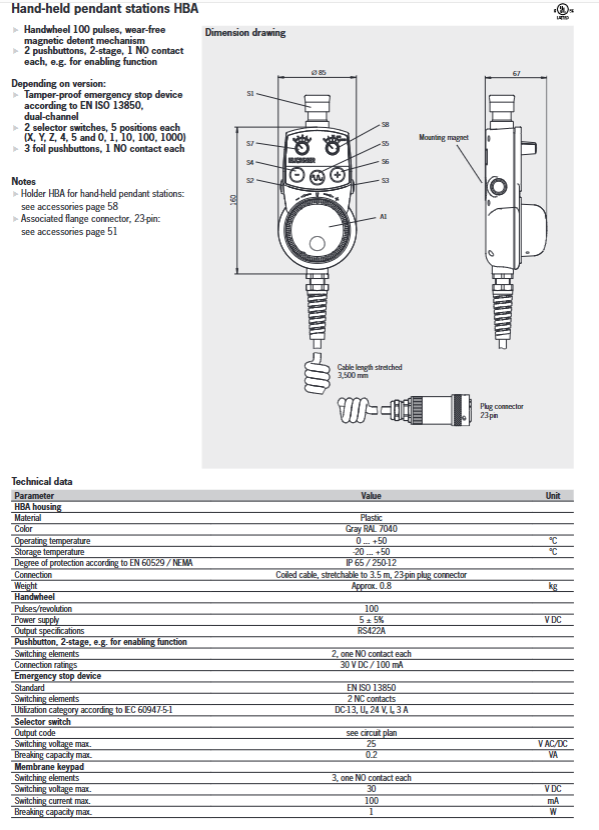

HBA 小型轻便 约 0.8kg 最紧凑、单手操作

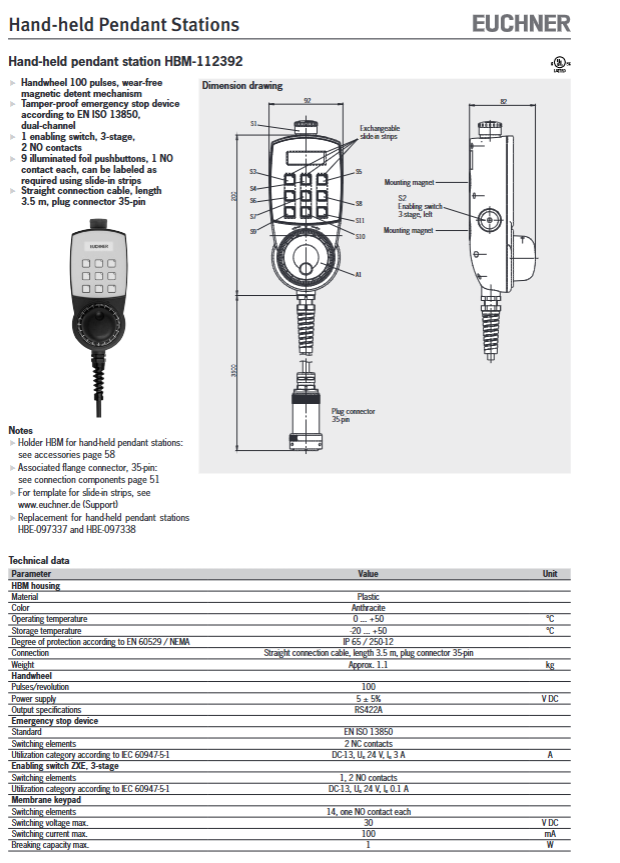

HBM 中型扩展 约 1.1kg 更多按键、LED、空间更大
HBL 大型高级 约 2.1~2.2kg 坚固、可装 LCD、高级接口
2. 统一安全标准
急停按钮：双通道 2NC，符合 EN ISO 13850
使能开关：3 段式（OFF–ON–OFF）， panic 压紧即停机
防护等级：IP65（前面）
工作温度：0~+50℃（HBL 为 0~+55℃）
3. 功能配置（可选）
旋转开关（轴选择、倍率）：格雷码输出
薄膜按键 / 带灯按键：最多 14 键
电子手轮：100 脉冲 / 转，RS422输出
显示：LCD 文本屏（HBLS/HBLS）
通讯：RS422 / 3964R协议
供电：24V DC ±20%
电子手轮（5 款型号）
1. 分类
磁阻尼（无磨损）：HKB、HKC、HKD
机械阻尼：HWA、HWB
2. 核心参数
参数 数值
脉冲 / 转 25 / 100 ppr
阻尼点数 100 detents
输出信号 RS422 / 推挽 5V/24V
供电 5V ±5% 或 10~30V DC
防护 IP65
3. 适用安装
HKB：薄面板、手持单元 HBA/HBM
HKC：薄型操作面板
HKD：HBL 手持单元、重型机床
HWA/HWB：嵌入式面板、中心 / 三点固定
模块化套件（核心优势）
提供HBA Kit / HBM Kit / HBL Kit空壳组件，可自由选配：
上壳 / 下壳（灰 / 黑）
急停、使能、旋钮、按键
手轮、显示、接口
铝制面板、自粘标签
电缆格兰头、屏蔽电缆
满足样机、小批量定制需求。
配件体系
连接器：12/23/28/35 芯，金属法兰 + 插头
电缆：螺旋线（拉伸3.5m/5m）、直缆（10m），多芯屏蔽
固定件：HBA/HBM/HBL 专用支架
按键 / 开关：单色 / 带灯、选择开关、钥匙开关
密封与装饰：刻度盘、前面板、密封圈
标准与认证
安全：EN ISO 13850（急停）
EMC：EN 61000-6-2 / -6-4
认证：UL、CE、符合机械指令
接线：DC-13 / AC-15 额定值
关键问题与答案
问题 1：EUCHNER 手持单元的3 段式使能开关相比普通 2 段式有什么安全优势？
答案：3 段式使能开关为 OFF → ON → OFF 结构，操作员紧急握紧时会直接触发停机，避免因痉挛或紧张按住开关导致机器继续运行；而 2 段式只有松开才停机，在 panic 状态下存在风险。因此3 段式更符合机床安全标准。
问题 2：HBA、HBM、HBL 三款手持单元的核心差异与适用场景分别是什么？
答案：
HBA：最小最轻，适合简单调试、单手操作。
HBM：中等尺寸，带更多按键与 LED，适合常用机床手动控制。
HBL：最大最坚固，支持LCD 显示与高级功能，适合复杂数控系统、机器人示教。
问题 3：EUCHNER 电子手轮磁阻尼与机械阻尼的区别是什么？分别适合什么场景？
答案：
磁阻尼：无接触、无磨损、寿命长、噪音低，适合手持单元、长期频繁操作（HKB/HKC/HKD）。
机械阻尼：结构简单、轻薄、成本低，适合嵌入式操作面板、轻量使用（HWA/HWB）。
