OMRON ZFX 系列简易视觉传感器
时间: 2026-04-23浏览次数：
OMRON ZFX 系列简易视觉传感器
OMRON ZFX 系列简易视觉传感器
产品整体定位
ZFX是欧姆龙推出的简易型智能视觉传感器，主打一键示教、触控操作、快速部署，无需复杂编程即可完成工业现场外观、尺寸、位置、颜色、缺陷等检测。
核心产品构成
1. 控制器（2 款）
型号 输出类型 供电
ZFX‑C10 NPN DC21.6~26.4V
ZFX‑C15 PNP DC21.6~26.4V

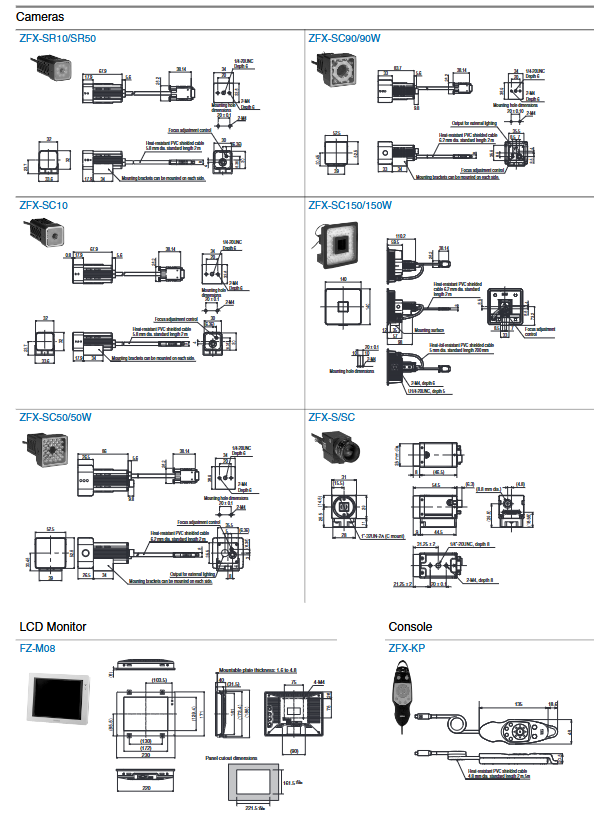

2. 相机系列（一体化 / 分体）
一体化带光源：ZFX‑SR10/SR50（黑白 / 彩色）、ZFX‑SC10/SC50/SC90/SC150（含 IP67 防水 W 款）
分体无光源：ZFX‑S（黑白）、ZFX‑SC（彩色），需选配 CCTV 镜头
3. 线缆与配件
相机线：ZFX‑VS、ZFX‑VSR（机器人耐曲折）
延长线：最长可扩展至19m
I/O 线：ZFX‑VP；串口线：RS‑232C/RS‑422
光源：条形、低角度、背光（ZFV‑LT 系列）
镜头：3Z4S‑LE 系列 CCTV 定焦镜头（6~100mm）
其他：控制台 ZFX‑KP、显示器 FZ‑M08、面板安装套件
控制器关键规格
供电：DC24V（±10%），最大电流 1.5A
相机连接数：1 台
分辨率：
一体化相机：464×464
分体相机：608×464
屏幕：3.5 英寸 TFT 彩色 LCD 触控屏（320×240）
I/O：输入12 点、输出22 点
通讯：Ethernet、USB2.0、RS‑232C、RS‑422
存储：SD 卡，32 组库（Bank），每组32 项检测
功能：模式匹配、面积、边缘、位置、宽度、计数、亮度、HUE 颜色、缺陷检测
环境：工作温度0~50℃，防护IP20

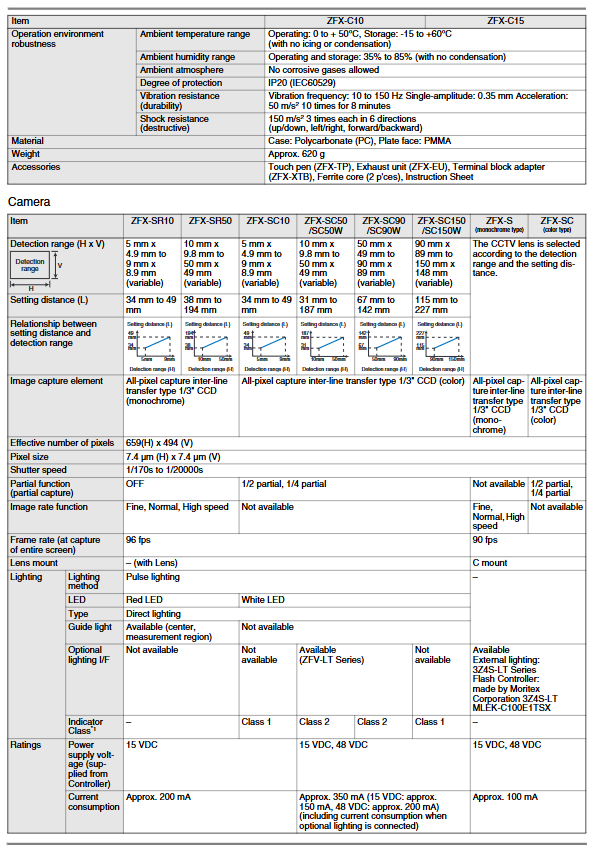

相机关键规格
传感器：1/3 英寸 CCD，逐行全局曝光
快门：1/170 ~ 1/20000s
帧率：最高96fps
工作距离：34mm~227mm（视型号而定）
视野范围：5×4.9mm ~ 150×148mm
防护：
一体化：IP65；W 款IP67
分体：IP20
温度：0~40℃（一体化）；0~50℃（分体）
光学与镜头
分体相机（ZFX‑S/SC）需选配CCTV 镜头，焦距6/8/12/16/25/35/50/75/100mm
提供光学曲线图，根据工作距离与视野选择镜头 + 加长管
适用标准
IEC/EN 60825‑1（激光安全）
关键问题
问题 1：ZFX 控制器最多支持多少组检测任务？单张图能做几项检测？支持哪些核心检测类型？
答案：控制器支持32 组库（Bank），每组可存储32 项检测；单张图像最多执行32 项检测。支持检测类型包括：形状匹配、面积测量、边缘位置 / 宽度 / 计数、亮度检测、颜色（HUE）、缺陷检测、位置校正。
问题 2：ZFX 一体化相机与分体相机的核心区别是什么？防护等级分别是多少？
答案：
一体化相机（SR/SC）：内置镜头 + LED 光源，即装即用，防护等级IP65，W 型号达IP67防水。
分体相机（S/SC）：无镜头无光源，需外接CCTV 镜头 + 光源，灵活性更高，防护等级IP20。
问题 3：ZFX 相机线缆最长能延长到多少米？控制器与相机之间的线缆总长限制是多少？
答案：相机延长线最多可串联2 根，控制器到相机的总长度不能超过 19m。
