OMRON FQ2 系列一体式智能视觉传感器
时间: 2026-04-22浏览次数：
OMRON FQ2 系列一体式智能视觉传感器
OMRON FQ2 系列一体式智能视觉传感器
产品基础定位
FQ2 系列是欧姆龙一体式智能视觉传感器（智能相机），将镜头、光源、控制器、图像处理算法集成一体，用于工业自动化产线的高精度视觉检测与识别。
型号体系（核心分类）
系列 定位 像素 核心能力
FQ2‑S1 单功能型 35 万 基础视觉检测
FQ2‑S2 标准型 35 万 常规视觉检测
FQ2‑S3 高分辨率型 76 万 / 130 万 高精度检测
FQ2‑S4 检测 + ID 型 35 万 / 76 万 / 130 万 检测 +OCR / 条码 / 二维码

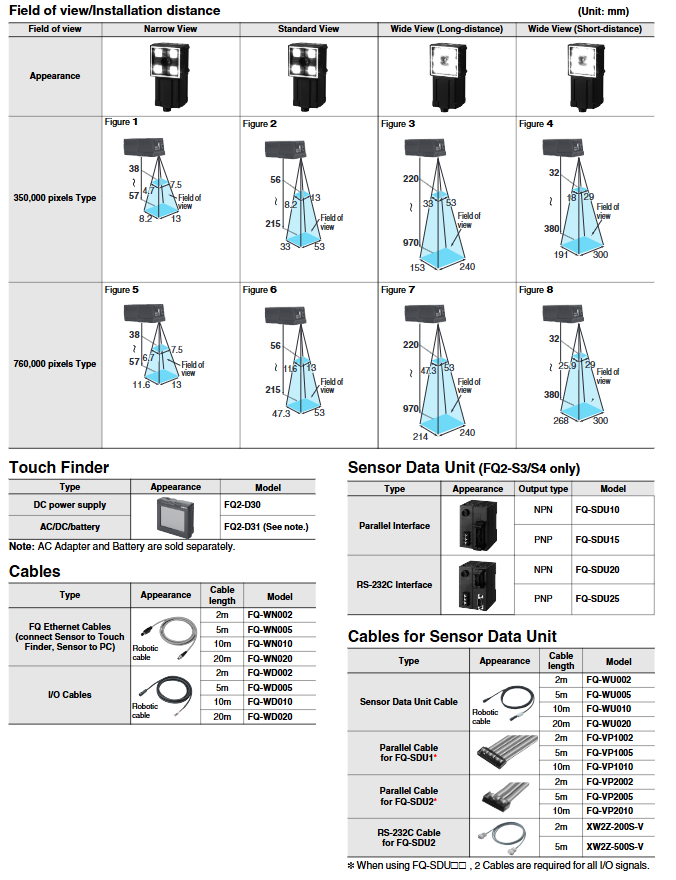

按视野分：窄视野、标准视野、远距广角、近距广角
按输出分：NPN / PNP
按色彩分：彩色 / 黑白（后缀 M）
系统组成与连接
主机：FQ2‑S1/S2/S3/S4 视觉传感器
操作端：
FQ2‑D30（直流触控屏）
FQ2‑D31（交直流 / 电池触控屏）
PC 软件（TouchFinder for PC）
网络：单台触控设备可管理最多 32 台传感器，同时显示8 台画面
通讯方式：
以太网：100Base‑TX/10Base‑TX
协议：EtherNet/IP、PROFINET、PLC Link、无协议
串口：RS‑232C（通过数据单元）
扩展单元（仅 S3/S4 支持）：
FQ‑SDU1：并行接口单元
FQ‑SDU2：RS‑232C 接口单元

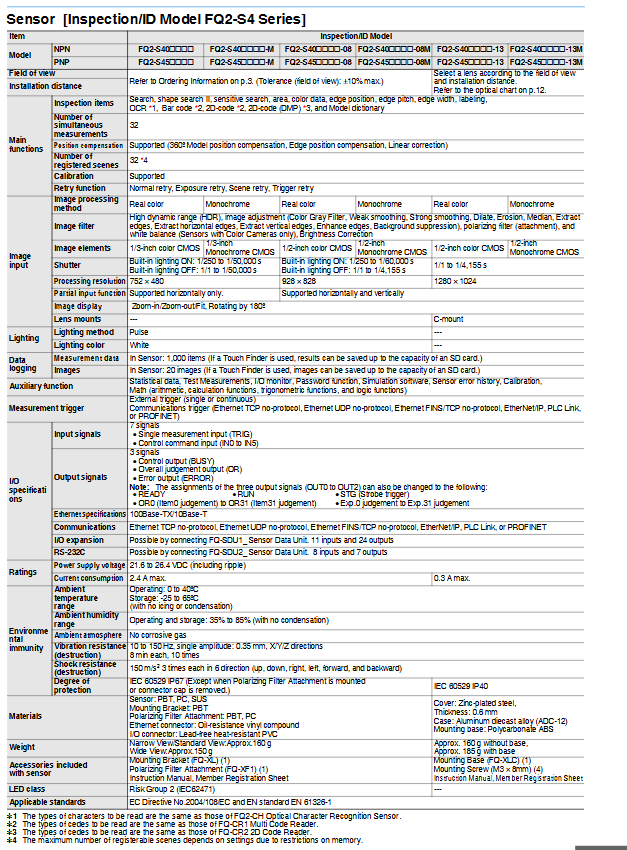

核心性能参数
1. 电气规格
供电：21.6–26.4VDC
最大电流：2.4A
防护等级：IP67（无滤镜 / 无开盖）
工作温度：0–50℃（S3/S4 为 0–40℃）
存储温度：‑25–65℃
2. 图像与处理
传感器：CMOS
分辨率：752×480 / 928×828 / 1280×1024
快门：内置光源开启1/250–1/60000s
同时测量：32 项
注册场景：32 组
位置补偿：360° 全方向
3. I/O 规格
输入：7 路（TRIG+IN0–IN5）
输出：3 路（BUSY/OR/ERROR，可自定义）
扩展 I/O：并行单元11 入 24 出，串口单元8 入 7 出
4. 存储与日志
传感器本地：1000 条测量数据、20 张图像
触控屏 / PC：SD 卡最大容量存储
支持：统计、历史错误、校准、数学运算
检测与识别功能
基础检测
形状搜索、灵敏搜索、面积、颜色数据
边缘位置、间距、宽度、标记检测
ID 识别（仅 S4）
OCR字符识别
一维条码、二维码、DMP 码读取
高级功能
HDR 高动态、图像滤波、白平衡、亮度校正
偏振滤镜、重试机制、模拟软件
配件体系
线缆：以太网线 FQ‑WN、I/O 线 FQ‑WD、数据单元线 FQ‑WU
安装：支架 FQ‑XL、高精度支架 FQ‑XL2、C 接口底座 FQ‑XLC
光学：C‑mount 定焦镜头（6–100mm）、扩展管
电源：AC 适配器 FQ‑AC、电池 FQ‑BAT1（续航1.5h）
网络：工业交换机 W4S1‑03B/05B
安全与使用规范
产品不用于人身安全保护场景
质保：自销售起12 个月
适用标准：EC Directive、EN 61326‑1
LED 风险等级：Risk Group 2
关键问题
问题 1：FQ2 系列 4 个机型（S1/S2/S3/S4）最核心的区别是什么？
答案：S1/S2 为基础检测型（35 万像素，仅视觉检测）；S3 为高分辨率型（76 万 / 130 万像素，高精度检测）；S4 为检测 + ID 型，在 S3 基础上增加OCR、条码、二维码识别能力，是唯一支持字符与码读的机型。
问题 2：FQ2 视觉系统最多可连接多少台传感器？触控屏能同时显示几台画面？
答案：单台触控显示器或 PC 软件最多可连接管理 32 台FQ2 传感器，屏幕上最多同时显示 8 台传感器的实时画面。
问题 3：FQ2 传感器的 I/O 如何扩展？扩展后分别能实现多少输入输出？
答案：通过数据单元扩展：
接FQ‑SDU1 并行单元：实现11 路输入、24 路输出
接FQ‑SDU2 RS‑232C 单元：实现8 路输入、7 路输出
仅S3、S4型号支持扩展单元。
