Eaton XV-102-L 系列触控显示屏
时间: 2026-04-20浏览次数：
Eaton XV-102-L 系列触控显示屏
Eaton XV-102-L 系列触控显示屏
伊顿 XV-102-L 系列触控显示屏2024 年 4 月版官方操作手册，面向电气工程师 / 安装人员，覆盖设备说明、安全规范、安装、调试、接线、故障、维护全流程，设备为3.5/5.7/7 英寸电阻式触控 HMI，可选集成 PLC，标配以太网 + USB，可选RS-232/485/CAN接口，采用24VDC供电，通过UL、CE、DNV-GL 船级、ATEX Zone 22认证，适用于工业自动化设备监控与控制，禁止用于安全相关功能。
设备基础信息
适用：XV-102-L-35/-57/-70全系列
硬件规格
项目 参数
屏幕 3.5" QVGA、5.7" VGA、7.0" WVGA
触控 4 线电阻式
处理器 32 位 RISC 800MHz
内存 DRAM 512MB、Flash 4GB
时钟电池 锂电，断电续航10 年
重量 3.5"：0.3kg；5.7"/7"：0.6kg

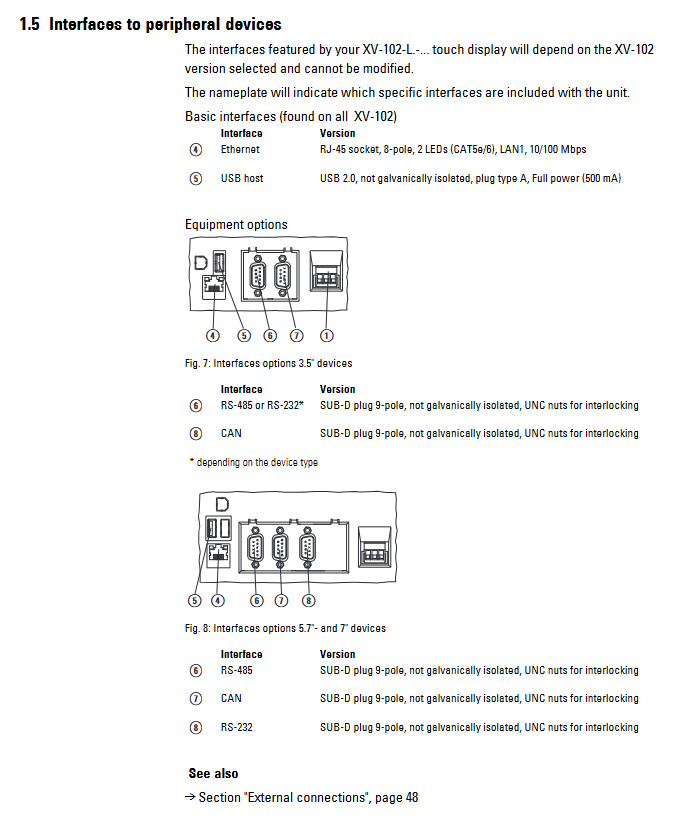

接口配置（标配）
以太网：10/100Mbps RJ45
USB Host：USB 2.0 500mA
SD 卡：支持SD/SDHC
接口配置（可选）
RS-232（COM1）
RS-485（COM2）
CAN（CANopen / J1939）
安全规范
人员要求
仅持证电工可安装、接线、维护
操作前需释放静电
电气安全
供电必须为24VDC SELV/PELV安全特低电压
电压范围：19.2~30.0VDC
接线前必须断电、挂牌、验电、接地
使用禁忌
严禁用于安全相关功能（急停、防护等）
仅允许在Zone 22粉尘防爆环境使用
禁止在易燃易爆气体环境使用
防护等级
前面板：IP65、NEMA 4X/12
后部：IP20
安装要求
环境条件
工作温度：0~50℃
存储 / 运输：-20~60℃
湿度：10%~95%RH（无凝露）
海拔：≤2000m
安装方式
前面嵌入安装，横 / 竖装均可
面板厚度：2~5mm
安装开孔平整度：≤0.5mm
固定支架：3.5" 用4 个、5.7" 用6 个、7" 用8 个
散热要求
设备四周预留 **≥30mm** 通风空间
远离发热源，间距 **≥15cm**
电气接线
电源接线
端子：MSTB 2.5/3-ST-5.08 3 芯
定义：+24V、0V、功能地 (FE)
线径：0.75~2.5mm²
扭矩：0.6~0.8Nm
通讯接线要点
全部使用屏蔽电缆
屏蔽层单端可靠接地
通讯线与动力线分开敷设

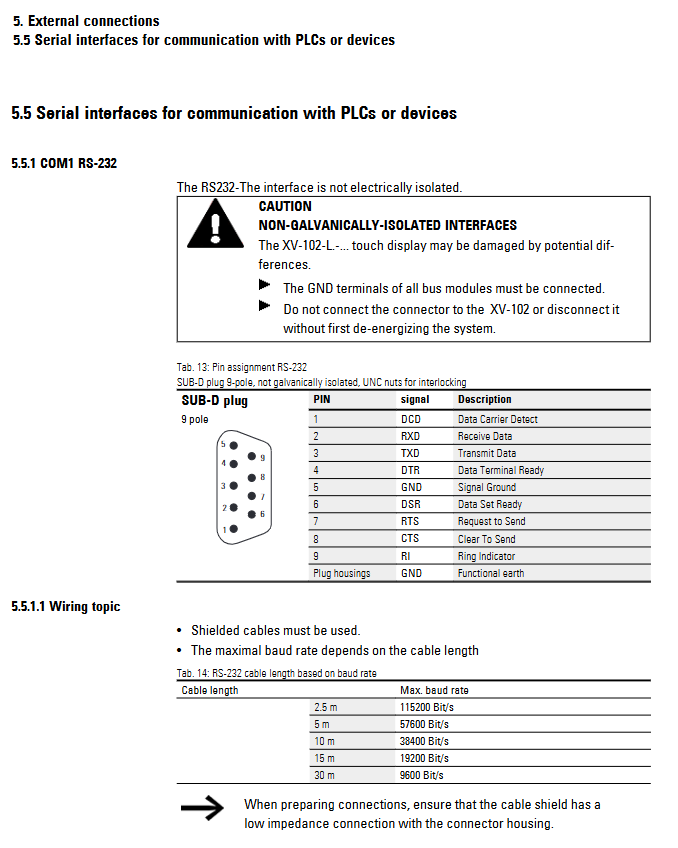

串口参数
接口 最大长度 最高波特率
RS-232 30m 115200bps
RS-485 1200m 115200bps
CAN 5000m 10kbps~1Mbps
调试与运行
首次上电
无电源开关，接通 24V 即启动
出厂无预装工程软件，需用CODESYS/GALILEO下载
可通过SD 卡 / USB / 以太网更新程序
运行条件
凝露时严禁上电
背光亮度调低可延长寿命
故障处理
故障现象 原因 处理方法
无法开机 无 24V、极性接反 检查供电与接线
触控不响应 未校准、功能关闭 执行触控校准
通讯异常 接线错误、屏蔽不良 检查接线与接地
死机重启 电压波动、干扰 加装滤波、稳定供电
维护与处置
日常维护
触控屏用软布轻擦，禁用溶剂、锐器
触控偏移执行重新校准
设备免维护，不可自行拆机
存储运输
原包装运输，防震动冲击
防潮、防紫外线、防凝露
废弃处理
内置锂电专业回收，禁止焚烧
按当地法规分类回收
认证与合规
UL508、CE、DNV-GL 船级认证
ATEX Zone 22 粉尘防爆
符合EN 61131-2、EN 61000工业 EMC 标准
关键问题
问题 1：XV-102-L 系列的供电要求与功率参数是多少？接错会有什么后果？
答案：
必须使用24VDC SELV/PELV安全隔离电源，电压范围19.2~30.0VDC；
功耗：3.5"机型 **≤5W**，5.7"/7" 机型 **≤7W**；
接错极性、超电压或非隔离电源会直接损坏主板，且不在保修范围。
问题 2：XV-102-L 安装时必须满足哪些结构与散热条件？
答案：
面板厚度2~5mm，安装开孔平整度 **≤0.5mm**；
四周必须预留 **≥30mm** 通风间隙，自然对流散热；
远离发热元件≥15cm，避免阳光直射；
固定支架必须全部安装，才能保证IP65防护。
问题 3：该 HMI 的接口使用有哪些限制？为什么 USB 口仅限维护使用？
答案：
所有通讯接口非电气隔离，共模电压过大会损坏接口；
RS-232 最长30m，RS-485 需两端接120Ω终端电阻；
USB 仅限维护使用，因为普通 USB 设备 EMC 性能差，在工业环境易引入干扰，导致系统死机或通讯故障。
