Lenze 8400 StateLine C 变频器操作说明
时间: 2026-04-15浏览次数：
Lenze 8400 StateLine C 变频器操作说明
Lenze 8400 StateLine C 变频器操作说明
产品型号与规格
产品系列：Lenze 8400 StateLine C型号编码：E84AVSCxxxxxxx
功率范围：0.25 ~ 45 kW
电压等级：
2：230V 单相 / 三线（0.25~2.2kW）
4：400/500V 三相（0.37~45kW）
控制类型：矢量控制变频器
安全功能：**STO（Safe Torque Off）** 安全扭矩关闭
安全规范（核心）
断电等待：断电后功率端子至少带电 3~20 分钟，严禁立即触摸
接地要求：固定安装 + PE 保护接地，符合EN 61800-5-1
漏电保护：三相供电必须使用B 型 RCD，单相可用 A 型
高温警示：散热器高温，禁止无防护触摸
静电防护：操作前释放静电，防止损坏电路板
端子与接线
1. 功率端子
端子 功能
X100 主电源输入（L1/L2/L3/N）
X105 电机输出（U/V/W）+ 制动电阻
X106 电机温度检测（PTC）
X80 STO 安全扭矩关闭接口

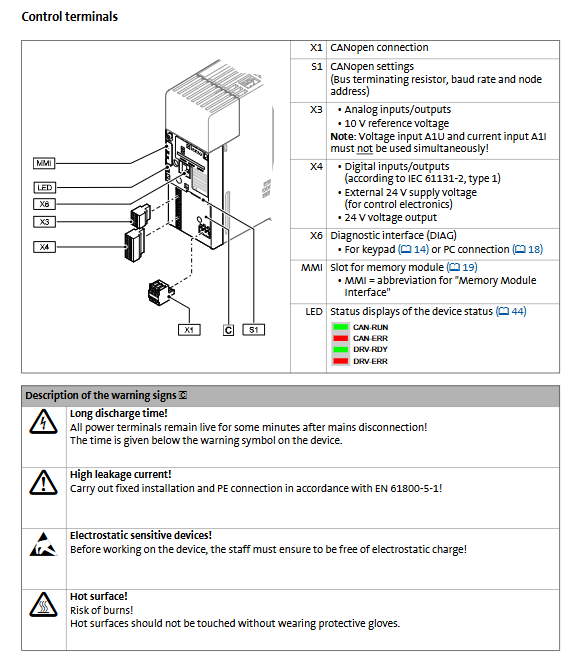

2. 控制端子
端子 功能
X3 模拟量输入（0~10V/4~20mA）+ 输出
X4 数字量输入 / 24V 供电
X6 诊断接口（接键盘 / USB）
调试与参数
调试工具
本地：Keypad X400键盘
电脑：EASY Starter（简易）、Engineer（高级）
配件：USB 诊断适配器 E94AZCUS

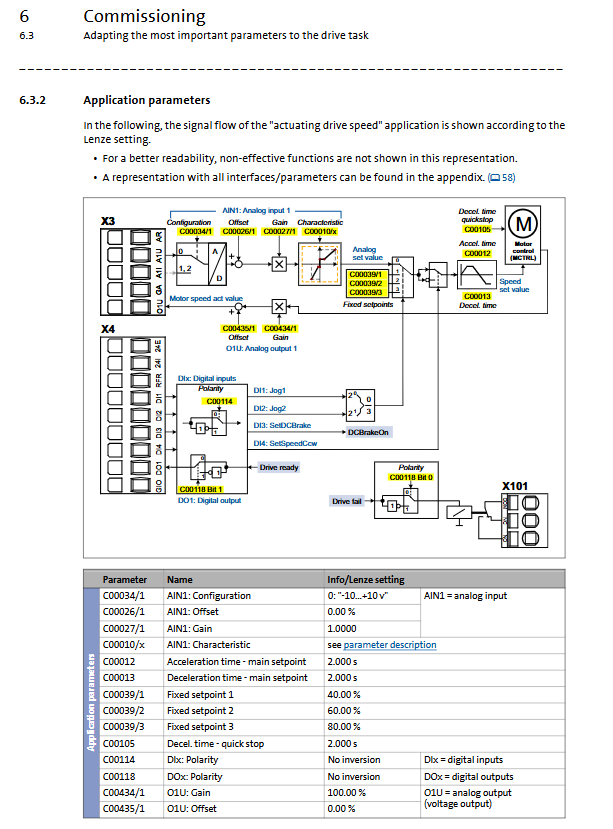

快速调试步骤
恢复出厂设置（C00002/1）
设置电机参数：额定转速 / 电压 / 电流 / 频率
设置参考速度 C00011=1500rpm
设置加减速时间（C00012/C00013=2s）
选择控制模式（C00007）
保存参数（C00002/11）
默认控制模式
电机控制：C00006=6 VFCplus 线性 V/f
控制源：C00007=10 端子控制
核心功能
多段速控制
3 组固定频率：40%/60%/80%（C00039）
由 DI1/DI2 组合选择
电机电位器
端子控制模式 11：DI3 升速、DI4 降速
参数：C00800~C00806（上下限 / 加减速）
PID 过程控制
可做压力 / 流量 / 张力闭环
启用：C00242，参数：P/I/D（C00222/C00223/C00224）
速度限制与共振屏蔽
最大 / 最小速度限制（C00635/C00636）
3 组速度禁止区（C00632/C00633）
安全功能
STO 安全扭矩关闭：触发后立即切断电机输出
状态与故障诊断
LED 状态
DRV-RDY（绿）：待机 / 运行
DRV-ERR（红）：故障
常见故障
OC1~OC7：过流、短路、接地
OU：直流母线过压
LU：直流母线欠压
OH1：散热器过热（>90℃）
LP1：电机缺相
ID1：电机参数识别失败
故障复位
键盘：C00002/19
端子：RFR 复位
应用场景
传送带、输送机、挤压机
风机、水泵、计量设备
机床、振动设备、冶金机械
关键问题
问题 1：8400 StateLine C 的默认电机控制方式是什么，如何快速完成基础调试？
答案：默认控制方式为VFCplus 线性 V/f 控制（C00006=6）。快速调试步骤：
恢复出厂参数（C00002/1=1）；
填写电机铭牌参数（转速、电压、电流）；
设参考速度 1500rpm（C00011）；
加减速时间设为 2s；
选择端子控制（C00007=10）；
保存参数（C00002/11=1）。
问题 2：该变频器的数字端子如何实现多段速与电机电位器功能，分别对应哪种控制模式？
答案：
多段速（3 档固定频率）：使用控制模式 10（Terminals 0），DI1/DI2 组合选择 40%/60%/80% 速度；
电机电位器（升降速）：使用控制模式 11（Terminals 11），DI3 升速、DI4 降速，无需外接电位器。
问题 3：变频器出现 OC1（功率段短路）、OH1（散热器过热）、LU（欠压）故障，分别是什么原因及处理方法？
答案：
OC1 功率短路：电机线短路 / 接地不良；检查电机电缆与接线，确保无接地短路。
OH1 散热器过热：环境温度高、风扇故障、风道堵塞；清洁散热系统，检查风扇，降低环境温度。
LU 直流母线欠压：输入电源缺相 / 电压过低；检查三相供电、断路器、输入电压是否正常。
