Leybold TTR 101 系列真空变送器
时间: 2026-04-15浏览次数：
Leybold TTR 101 系列真空变送器
Leybold TTR 101 系列真空变送器
产品定位与型号区分
Leybold THERMOVAC TTR 101 系列为双传感复合式真空变送器，用于洁净气体真空测量，共 3 款型号：
TTR 101：基础型，无开关输出，可选配显示屏
TTR 101 S2：带2 路可编程开关点（SP1/SP2）
TTR 101 PB：带Profibus DP通讯 + 2 路开关点
真空接口：DN 16 ISO-KF / ⅛" NPT
核心技术参数
测量性能
测量量程 5×10⁻⁵ … 1500 mbar
测量原理 5e-5～1 mbar：皮拉尼；10～1500 mbar：电容薄膜
精度（N₂） 950～1050 mbar：±2.5%；100～950 mbar：±5%
重复精度 ±2%（1e-3～1100 mbar）
响应时间 <30 ms

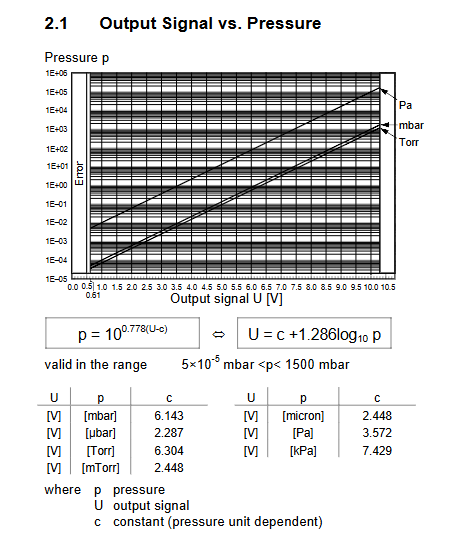

输出信号 0～10.23 V 对数输出，1.286 V / 十倍频
电气与环境
供电电压 +15 … +30 VDC（Class 2 / LPS）
功耗 无 Profibus：≤2.5 W；带 Profibus：≤3 W
开关容量 <30 VAC/DC，≤0.3 A（阻性）
工作温度 +10 … +50 ℃
存储温度 -20 … +65 ℃
防护等级 IP40
重量 <120 g（无总线）；<250 g（带 Profibus）
气体修正系数（皮拉尼段 <1 mbar）
气体 系数 C 气体 系数 C
H₂ / 水蒸气 0.5 Air / N₂ / O₂ 1.0
He 0.8 Ar 1.7
CO₂ 0.9 Kr 2.4
工作原理
高压强段（10～1500 mbar）：仅使用电容薄膜传感器，与气体种类无关
低压强段（5e-5～1 mbar）：仅使用皮拉尼传感器，需气体修正
中间段（1～10 mbar）：双信号比例融合输出
安装要求
真空连接
最大耐压：5 bar（绝压），爆破压力10 bar
安装方向任意，建议水平 / 垂直防止冷凝物进入
必须使用导电夹具可靠接地，遵循 EN 61010
电气连接
标准版本：8 针 FCC 68连接器
Profibus 版本：9 针 D-Sub，速率 **≤12 Mbaud**，地址0～125
屏蔽线单端接地，避免地环路干扰
安全禁忌
禁止测量含氧化剂的易燃易爆混合气体
陶瓷传感器抗冲击差，严禁跌落磕碰
操作与显示
状态 LED
ST 绿灯：测量模式
ST 红灯 / 闪烁：故障
SP1/SP2 绿灯：开关闭合
LCD 显示
实时压力、单位、测量原理、开关状态
故障码：FAIL PIR1 / CAP1 / EEPROM / SENSOR
开关功能（S2/PB 版）
设定范围：5e-5～1500 mbar
迟滞：10% 阈值
模式：低触发 / 高触发 / 双点触发（仅 Profibus 可设）
校准与维护

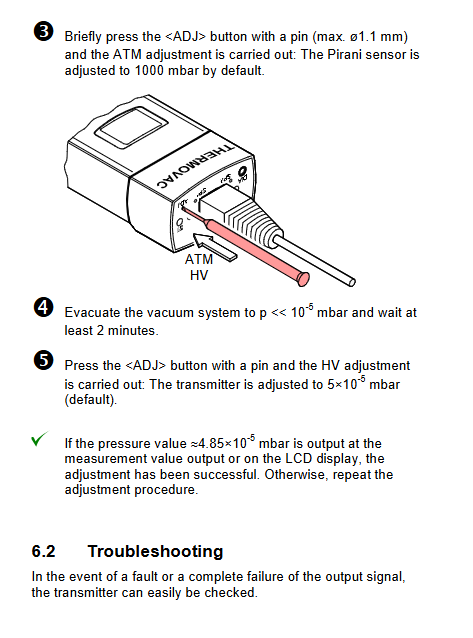

两点校准
ATM 校准：大气压 > 100 mbar，校准为 1000 mbar
HV 校准：真空 < 1e-5 mbar，校准为 5e-5 mbar
维护规则
污染导致漂移需定期校准
灯丝、传感器属于耗材，不在保修范围
用户禁止拆机维修，否则保修失效
传感器更换
松 2mm 内六角螺丝，垂直拔插，不可扭转
更换后必须重新校准
故障排查（关键）
故障现象 可能原因 处理
输出 = 0V，ST 红灯 传感器 / 线缆故障 查线、重启、换传感器
FAIL PIR1 皮拉尼故障 更换传感器
FAIL CAP1 电容膜片故障 更换传感器
FAIL EEPROM 存储故障 重启无效则返厂
关键问题与答案
TTR 101 系列采用什么测量原理，不同量程分别用哪种传感器？
答：采用皮拉尼 + 电容薄膜双传感器复合测量；5×10⁻⁵～1 mbar使用皮拉尼传感器，10～1500 mbar使用电容薄膜传感器，1～10 mbar为双信号融合区间。
TTR 101 如何进行校准，必须满足哪两个条件？
答：执行两点校准：①ATM 校准需在大气压＞100 mbar下完成；②HV 校准需在真空＜10⁻⁵ mbar下完成；校准后需确认输出约4.85×10⁻⁵ mbar为正常。
TTR 101 S2 与 TTR 101 PB 的核心区别是什么，开关输出有何限制？
答：S2 是 2 路开关版本，PB 增加 Profibus DP 通讯；开关为固态继电器，额定 **<30V、≤0.3A**，迟滞固定10% 阈值，双点触发模式仅可通过 Profibus 设置。
