Leuze electronic DDLS 200系列总线型红外光学数据传输设备
时间: 2026-04-15浏览次数：
Leuze electronic DDLS 200系列总线型红外光学数据传输设备
Leuze electronic DDLS 200系列总线型红外光学数据传输设备
产品定位与用途

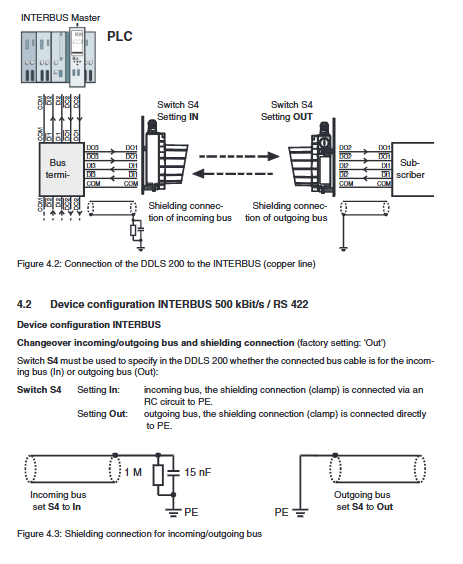

DDLS 200是 Leuze electronic 的红外光学数据传输系统，支持INTERBUS 500 kBit/s与RS 422总线，用于无遮挡视距下的稳定数据传输。
适用场景：自动化立体仓库、建筑间固定传输、旋转传输、静止 / 移动对象长距数据传输。
激光安全：1 类（EN 60825-1），禁止近距离直视光束。
核心技术参数
类别 关键参数
供电电压 18–30 V DC
功耗（24V） 无加热≈200 mA；带加热≈800 mA
传输距离 DDLS200/120：0.2–120 m；DDLS200/200：0.2–200 m
红外波长 880 nm
光学开角 ±0.5°
防护等级 IP65
工作温度 无加热：-5–+50℃；带加热：-30–+50℃
重量 ≈1200 g
激光等级 1 类
电气接口与功能
端子定义
Vin：18–30 V DC正极
GND：0V 负极
PE：保护接地
IN：远程启停输入（0–2 V = 关；18–30 V = 开）
OUT_WARN：接收强度告警输出（最大 100 mA，短路 / 浪涌 / 过热保护）
开关 S1
On：忽略 IN 输入，设备常运行
Off：启用 IN 输入控制启停
操作与显示
指示灯
PWR/UL：电源与自检状态
AUT/MAN/ADJ：工作模式指示
LED 光柱：10 段接收信号强度
工作模式
AUT（自动）：正常运行，显示本机接收强度
MAN（手动）：调试模式，阈值提高
ADJ（对准）：传输中断，显示对端接收强度
模式切换
长按 > 2 秒：AUT↔MAN
短按：MAN↔ADJ（需两端均为 MAN）

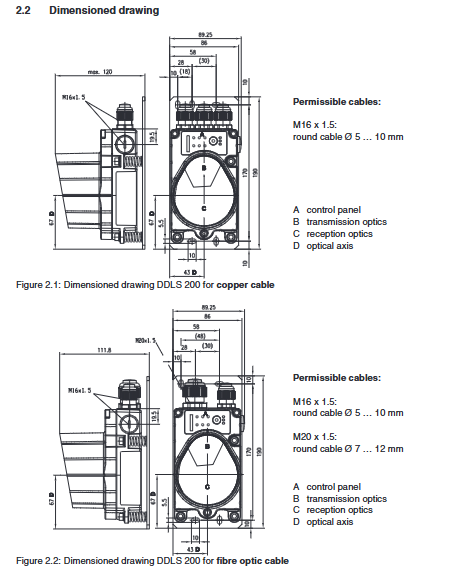

安装与对准要求
安装
成对对向安装，光路无遮挡
用4 颗 Φ5 mm 螺丝固定
对准
光学开角：±0.5°
微调角度：±6°
防干扰间距
异频并行：120 型≥300 mm；200 型≥500 mm
同频并行：需按距离公式计算最小间距
调试、运行与维护
上电：自动自检，正常进入 AUT 模式
告警：信号强度过低→OUT_WARN 激活
维护：光学窗每月清洁，用软布 + 玻璃清洁剂，禁止丙酮等溶剂
中断影响：光路断电 / 遮挡等同于总线断线
关键问题与答案
DDLS 200 的远程启停如何控制，S1 开关作用是什么？答：通过 IN 端子实现启停：0–2 V DC关闭收发，18–30 V DC正常工作；S1=On时忽略 IN 输入、设备常运行，S1=Off时启用 IN 远程控制。
DDLS 200 三种工作模式的区别与切换规则是什么？答：AUT 为自动正常运行；MAN 为手动调试；ADJ 为光路对准（传输中断）。切换规则：长按 > 2 秒在 AUT 与 MAN 间切换；短按在 MAN 与 ADJ 间切换，不可直接 AUT↔ADJ。
DDLS 200 安装对准与防干扰的核心要求有哪些？答：光路必须无遮挡，光学开角 **±0.5°、微调±6°；异频并行最小间距300/500 mm**，同频需按公式拉大间距；成对对向安装保证光路同轴。
