SEW EURODRIVE DFP21B PROFIBUS DP-V1 现场总线接口说明
时间: 2026-04-02浏览次数：
SEW EURODRIVE DFP21B PROFIBUS DP-V1 现场总线接口说明
SEW EURODRIVE DFP21B PROFIBUS DP-V1 现场总线接口说明
SEW EURODRIVE DFP21B PROFIBUS DP-V1 现场总线接口手册，核心围绕该接口卡的安装配置、项目规划、数据交互、故障诊断及技术参数展开，支持MOVIDRIVE® MDX61B 变频器、MOVITRAC® B 变频器及 UOH11B 网关壳体，兼容 PROFIBUS DP/DP-V1 协议（9.6k-12MBaud 波特率），通过GSD 文件配置、DIP 开关设站址（1-125） 实现循环 / 非循环数据交换，支持 MOVILINK®/PROFIdrive 双参数服务，可通过 MOVITOOLS® MotionStudio 软件在线操作，配套详细故障排查流程与 SIMATIC S7 程序示例，为工业设备总线通信提供完整技术指南。
硬件安装与接线规范
安装要求
适配设备 安装权限 关键注意事项
MOVIDRIVE® MDX61B 尺寸 1-6：用户可操作；尺寸 0：仅 SEW 工程师 安装前需断开电源 + 24V 供电，防静电（放电带 / 导电鞋）
MOVITRAC® B 仅 SEW 工程师 需接 SBus（SC11=SBus+，SC12=SBus-），DFP21B 地址固定为 0
UOH11B 网关壳体 用户可操作 需外接 DC24V 电源（X26.7 端子），支持系统总线连接
接线与屏蔽
总线接线：采用双绞屏蔽电缆（芯线截面 0.75mm²，1MHz 时阻抗 120Ω），9 针 Sub D 插头引脚定义如下：
引脚 功能 备注
3 RxD/TxD-P 信号正端
8 RxD/TxD-N 信号负端
4 CNTR-P 中继器 / 光纤适配器控制信号
5 DGND（M5V） 参考地
屏蔽要求：
仅使用金属外壳或镀金属外壳的连接器，拧紧安装螺钉
屏蔽层双端大面积接地，避免接地环路
信号电缆与动力电缆分槽布线，避免平行敷设
总线终端：DFP21B 无内置终端电阻，需在总线首尾端使用带可切换终端电阻的 PROFIBUS 插头（SBus 总线终端电阻通过 S1 开关控制）
关键硬件设置
站址设置：通过 DFP21B 上的 DIP 开关（2⁰-2⁶）设定，地址范围 1-125，默认地址 4；修改后需重启设备生效，可通过参数 P093（Fieldbus address）验证
波特率：自动检测 9.6k-12MBaud，波特率 > 1.5MBaud 时需使用专用 12MBaud PROFIBUS 连接器
Autosetup 功能（网关模式）：通过 DIP 开关激活，自动搜索 SBus 从站（最多 8 个），每个从站分配 3 个过程数据字，搜索结果通过 H1 LED 指示（闪烁 = 搜索中，常亮 = 未找到从站）
项目规划与启动流程
GSD 文件配置
适配场景 GSD 文件名 协议版本 DP 标识号
MOVIDRIVE® MDX61B（DP 模式） SEW_6003.GSD GSD revision1 6003hex（24579dec）
MOVIDRIVE® MDX61B（DP-V1 模式） SEWA6003.GSD GSD revision3 6003hex（24579dec）
MOVITRAC® B / 网关（DP-V1 模式） SEW_6009.GSD GSD revision5 6009hex（24585dec）
配置要求：GSD 文件不可修改，需复制到项目规划软件指定目录（如 Siemens STEP7 的 HWConfig 目录）
核心配置步骤（以 MOVIDRIVE® MDX61B 为例）
步骤 操作内容 关键参数
1 安装 GSD 文件 选择对应协议版本的 GSD 文件
2 添加从站设备 设备名称：MOVIDRIVE®+DFP21
3 分配站址 与 DFP21B DIP 开关设置一致（1-125）
4 选择过程数据配置 可选 “1PD~10PD”“Param+1PD~Param+10PD”
5 录入 I/O 地址 输入 / 输出地址需与 PLC 程序一致
6 启用外部诊断（可选） 配置 9 字节应用参数（00,00,00,06,81,00,00,01,00 = 启用诊断报警）
7 下载配置到 DP 主站 启动总线通信，BUS FAULT LED 熄灭即为配置成功
变频器参数设置
MOVIDRIVE® MDX61B：需设 P100（Setpoint source）=FIELDBUS，P101（Control signal source）=FIELDBUS，P876（PO data enable）=YES
MOVITRAC® B：需设 P100=SBus1/Fieldbus，P101=SBus1，P881（SBus address）=1-8，P883（SBus timeout）=50-200ms
数据交互与参数服务
数据交换类型
循环数据交换（过程数据通道）：
适配设备 过程数据配置范围 访问方式
MOVIDRIVE® MDX61B 1-10 I/O 字 1-2PD 用 Load/Transfer 命令，≥3PD 用 SFC14/15
MOVITRAC® B / 网关 3-24 I/O 字（每从站 3 字） 均需用 SFC14/15（6-48 字节）
非循环数据交换（DP-V1 服务）：
C1 主站：支持 READ/WRITE 数据集 47，最大数据长度 240 字节
C2 主站：支持 INITIATE/ABORT/READ/WRITE 服务，最多 2 个并行连接（如可视化设备 + 笔记本电脑）
参数服务机制
MOVILINK® 参数通道（8 字节结构）：
字节位置 功能 关键说明
0 管理字节 含服务标识（0001=READ，0010=WRITE）、数据长度（11=4 字节）、握手位
1 子索引 固定为 0x00
2-3 参数索引 对应变频器参数编号（如 8300 = 固件版本）
4-7 数据字节 存储读写数据或错误返回码
PROFIdrive 参数服务：
仅支持 2 种服务：Request Parameter（0x01，读参数）、Change Parameter（0x02，写参数，永久生效）
数据集结构：固定为数据集 47，支持 1-19 个双字参数，最大响应长度 240 字节
错误返回码结构：
元素 含义 示例（非法参数索引）
错误类 错误类型分类 0x08（其他错误）
错误码 错误具体原因 0x00（其他错误码）
附加码 SEW 专属错误标识 0x10（非法参数索引）
MOVITOOLS® MotionStudio 在线操作
硬件要求：Siemens CP5512（PCMCIA）/CP5611（PCI）卡
软件要求：STEP7 V5.3 SP3+、Softnet-DP V6.0+、MOVITOOLS® MotionStudio V5.20+
操作流程：
配置 PG-PC 接口（选择 CP5512/CP5611，匹配总线波特率 / 站址）
启动 SEW 通信服务器，添加 PROFIBUS 通信通道
按 F5 执行单元扫描，显示可访问设备
选中设备切换至在线模式，进行参数读写 / 诊断
故障诊断与技术数据
LED 状态诊断
LED 名称 状态 原因 解决措施
RUN（绿） 熄灭 总线电子硬件故障 重启设备，多次故障需联系 SEW 服务
RUN（绿） 2Hz 闪烁 站址 > 125 或 = 0 重新设置 DIP 开关，确保地址 1-125
BUS FAULT（红） 常亮 DP 主站连接断开 / 未检测到波特率 检查总线接线 / DP 主站配置
BUS FAULT（红） 闪烁 检测到波特率但未被主站寻址 核对站址与 GSD 文件配置
H1（红，网关模式） 常亮 网关未配置或从站未激活 检查 SBus 接线与从站地址
常见故障排查流程
故障 1：变频器无法接入 PROFIBUS
检查总线连接器是否插紧→检查总线布线
查看 BUS FAULT LED 状态→常亮则排查波特率，闪烁则核对站址
确认 GSD 文件配置正确→重新下载配置到 DP 主站
故障 2：无法通过 DP 主站控制变频器
用 P094-P097 验证是否接收设定值→未接收则检查变频器参数（P100/P101）
确认端子使能配置→需通过 DI 端子启用变频器
检查 PLC 程序地址与项目规划一致→使用 SFC14/15 进行数据访问

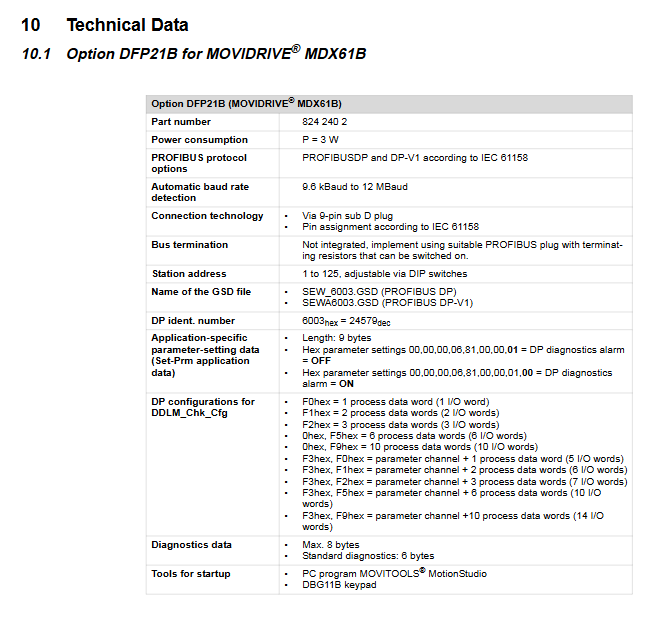

核心技术参数
参数类别 MOVIDRIVE® MDX61B 适配版 MOVITRAC® B / 网关适配版
零件号 8242402 8242402
功率消耗 3W 3.4W
供电电压 - DC24V（-15%~+20%）
最大供电电流 - 200mA
协议支持 PROFIBUS DP/DP-V1 PROFIBUS DP/DP-V1
波特率范围 9.6k-12MBaud（自动检测） 9.6k-12MBaud（自动检测）
站址范围 1-125（DIP 开关） 1-125（DIP 开关）
诊断数据长度 最大 8 字节（标准 6 字节） 标准 6 字节
并行 C2 连接数 2 个 2 个
