KONGSBERG HMS 300 直升机甲板监控系统
时间: 2026-03-24浏览次数：
KONGSBERG HMS 300 直升机甲板监控系统
KONGSBERG HMS 300 直升机甲板监控系统
产品基础信息
产品定位：HMS 300 是为海上船舶直升机甲板设计的起降辅助监控系统，仅作为着陆辅助设备，不可作为着陆引导，核心功能为实时监测甲板的加速度、升沉速度、倾斜、横摇、纵摇，结合气象 / 风浪数据计算关键指标，提升复杂环境下直升机起降与乘客安全。
标准合规：完全符合三大航空管理机构标准，分别为英国 CAP 437（2018 年 9 月版）、挪威 NOROG 9.2、巴西 NORMAM-27，同时兼容 Helideck Certification Agency (HCA) document revision 9b。
云服务拓展：可选配Kognifai 云平台（付费服务），实现船岸双方实时查看甲板运动与气象数据，辅助直升机飞行规划。
使用限制前提：系统适用于线性加速度＜±30m/s²（±3g）、角速率＜±75°/s的海上表面作业船舶，升沉周期测量范围为1-25 秒，仅计算相对动态升沉位置。
系统硬件与组成
HMS 300 为双模块核心架构（处理单元 + EDGE/HMI 单元），通过以太网连接，搭配各类传感器与辅助设备，硬件组成及核心功能如下表：
设备类型 核心部件 功能说明
核心处理单元 处理单元（Processing Unit） 独立运行关键计算，接收传感器数据，计算 MSI/WSI/SHR，判断起降安全性
人机交互单元 EDGE/HMI 单元 以可视化形式展示数据，支持鼠标 / 键盘操作，部分配置双 IOT 单元需双以太网连接
惯导传感器 IMU（MRU E/H/5/5+、MGC R2/R3） 精准监测甲板中心的船舶运动与加速度，为核心运动数据来源
环境传感器 风速 / 气象 / 波浪 / 水位传感器 采集风速风向、温湿度、气压、波高、波周期、海水温度等数据
辅助设备 中继灯 / 状态灯 / 接线盒 中继灯同步系统状态颜色，接线盒实现传感器与核心单元的线路连接
网络设备 GSN 路由器 / 交换机 实现各单元、传感器的网络通信，支持数据传输
关键硬件要求：满足 CAP 437 标准时，风速数据需以 4Hz 输出，需单独配置专用风速传感器；处理单元集成 LCD 显示屏与按键，仅用于系统状态诊断与内部菜单访问。
核心操作流程
系统操作需遵循标准化流程，核心操作包括开关机 / 重启、标准选择、模式切换、报告生成等，关键操作步骤与要求如下：

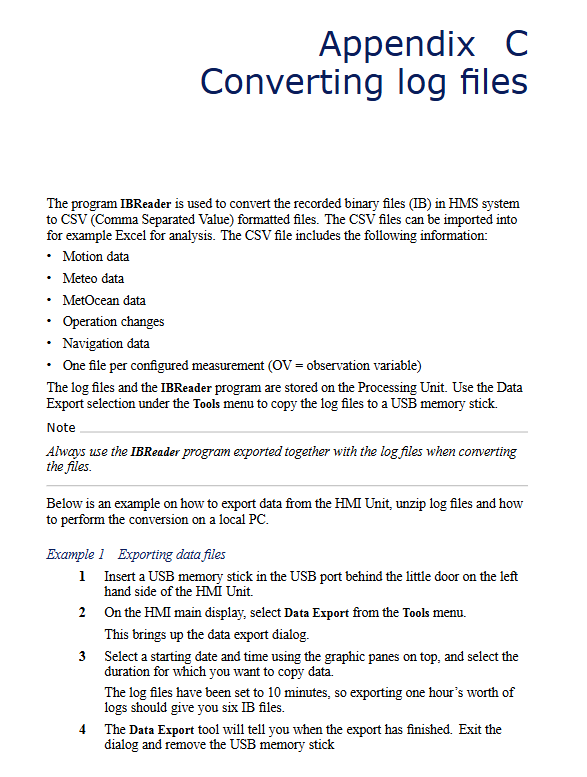

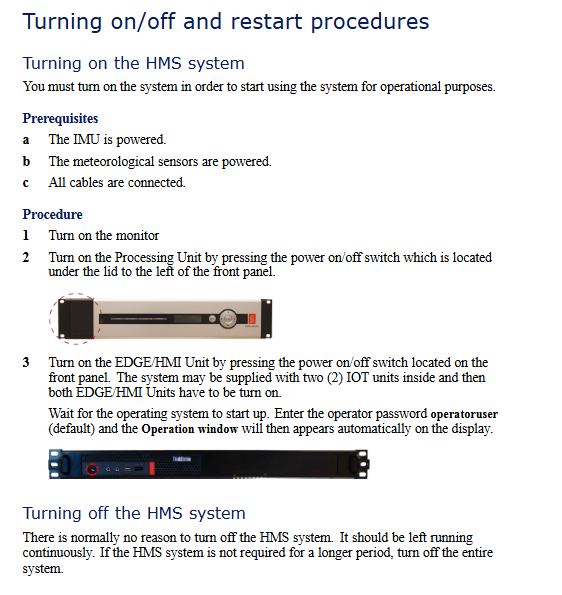

开关机与重启
开机：先开显示器→处理单元（前面板左侧盖子下电源键）→EDGE/HMI 单元，输入默认密码operatoruser，系统自动进入操作界面，前提是 IMU、气象传感器供电正常、所有线缆连接完好；
关机：需通过系统菜单受控关机（Setup→Processing Unit Control→PU Shutdown，同理操作 HMI 单元），再关闭物理电源，禁止直接断电；
重启：通过菜单 Setup→Processing Unit/HMI Control 选择重启，确认后系统自动完成，重启后需重新输入密码。
基础配置操作
操作标准选择：Settings→Application Settings，选择 CAP 437/NOROG/NORMAM-27，点击Change Standard生效；
直升机与起降设置：在 User inputs 中选择直升机类型（CAT A/B）、昼夜起降限制，甲板类别为配置项，不可在操作中修改；
显示与设备控制：Settings 中选择显示调色板（Day/ Dusk，黄昏模式适配夜间操作，不影响夜视），可远程开关直升机甲板中继灯，关闭后界面会显示红色警告。
CAP 437 专属模式切换
CAP 437 是唯一支持 ** 预着陆（Prelanding）/ 甲板（On-deck）** 双模式的标准，切换需严格遵循流程：
预着陆→甲板：飞行员报告直升机航向後，在 User inputs 中输入三位数字磁航向，点击 Enter Heading→Confirm，完成模式切换；
甲板→预着陆：直升机起飞後，在 User inputs 中点击 Helicopter Departed→Confirm，恢复预着陆模式。
气象 / 甲板报告生成
起降前需生成标准化报告，CAP 437/NORMAM-27 为气象报告，NOROG 为甲板报告（内容更精简），流程为：侧栏 HMS/Report→撰写邮件→填写带红色星号的必填项→Create report & Screenshot→Generate report（生成 PDF + 当前界面截图）→Preview and send→附件检查后发送。
用户界面与菜单系统
操作原则：通过 EDGE/HMI 单元的鼠标 + 键盘操作，鼠标无活动约 1 分钟后光标自动隐藏，移动鼠标即可恢复；处理单元的 LCD + 按键仅用于系统诊断，不参与常规操作。
界面布局：核心为顶栏 + 侧栏 + 多显示视图的结构：
顶栏：显示当前操作标准 / 模式、船舶名称 / 位置、UTC 时间、网络服务质量、用户配置、应用 / 设置菜单，支持隐藏 / 恢复；
侧栏：支持 CAP 437 模式切换、报告生成，可展开 / 折叠；
显示视图：分通用视图（所有标准均支持）和标准专属视图，通用视图包括用户输入、状态、甲板风与航向、气象数据、操作状态；专属视图如 CAP 437 的 RWD 相对风向限制、NOROG 的运动汇总 / 历史视图等。
核心菜单系统：顶栏右侧四大菜单，覆盖所有操作与配置需求，功能如下：
Alarms：列出系统最新 20 条报警通知，实现故障预警；
My profile：支持用户信息编辑、密码修改、注销，分 ** 操作员（默认）、支持工程师（高级配置）、观察者（只读）** 三级权限；
Application menu：包含数据分析、PU Portal、测试页面等应用，仅支持工程师权限访问；
Settings：实现标准切换、单位选择、中继灯控制、单元重启 / 关机、显示调色板设置等核心配置。
状态指示规则：系统状态以灯光颜色区分，CAP 437为红 / 黄 / 蓝三色，NOROG/NORMAM-27为红 / 绿双色，中继灯与界面灯光颜色同步，核心状态定义如下：
红色：甲板稳定性超出着陆限制（常亮）；相对风向超限（快闪，仅 CAP 437 甲板模式）；
黄色 / 琥珀色：MSI/WSI 超限（常亮，建议修改操作流程）；相对风向即将超限（快闪，仅 CAP 437 甲板模式）；
蓝色：可安全着陆（常亮，仅 CAP 437 预着陆模式）；相对风向在限值内（慢闪，仅 CAP 437 甲板模式）；
绿色：直升机可起降（常亮，仅 NOROG/NORMAM-27）。
系统维护与故障排查
HMS 300 的维护分为故障排查、定期维护、传感器校准、部件更换四大类，核心要求与流程如下，禁止私自拆卸处理单元、EDGE/HMI 单元、IMU 模块，否则将导致质保失效：
常见故障排查
系统故障可通过操作状态视图、处理单元 LED 指示灯判断，核心故障及处理流程如下表：
故障现象 排查与处理流程
无电源 检查电源连接→反复开关处理单元电源键（排除接触不良）→检查电源连接器内保险丝
无鼠标光标 无需处理，移动鼠标即可恢复（无活动 1 分钟后自动隐藏）
无风数据 系统默认使用真风数据，真风中断需重启系统才会切换为相对风数据
IMU 故障（红色） 检查 Port Monitor→确认 IMU 线缆连接→检查接线盒保险丝；故障则返厂维修
IMU 数据不稳定（黄色） 检查 IMU 线缆屏蔽层接地→确认接线盒端子连接；仍故障则返厂维修
定期维护
处理单元进气口清洁：进气口滤网至少每 6 个月清洁一次（根据环境空气质量调整），用温和洗涤剂清洗或吸尘器清理，严重脏污需更换；
软件升级：通过康士伯专属门户，在官方远程支持下完成，不支持用户自行升级。
传感器校准与更换
传感器校准需按型号 / 部件执行，核心要求如下：
气象传感器（WXT520/530）：PTU 模块（温湿度 / 气压）受空气中化学物质影响，每 3 年更换（不可校准），风速风向传感器无运动部件，无需校准 / 更换；
IMU 模块（MRU/MGC）：因内部传感器特性变化，需定期返厂校准，校准周期按型号区分：MRU 3 为2 年，MRU H/E/5/5+、MGC R2 为5 年，MRU 5+、MGC R3 为10 年；MGC 若配置为集成导航模式，无需校准（自动修正加速度计漂移）。
部件更换与返厂
备件安装：备用处理单元可通过USB 闪存盘备份 / 恢复原系统配置（Tools→Copy/Restore configuration），若原硬盘故障，需按安装手册重新配置；
返厂维修：处理单元、EDGE/HMI 单元、IMU、气象传感器等故障部件需返厂，联系官方获取RMA 编号（退货授权），并在运输中注明该编号；IMU 返厂时仅拆卸传感器主体，保留安装支架。
产品使用与质保限制
用途限制：仅作为直升机着陆辅助设备，不可作为着陆引导，违规使用将导致设备损坏 / 人员伤亡；
出口限制：IMU 模块（MRU/MGC）出口需申请许可证，从挪威发货，受挪威外交部与美国 EAR 法规限制，康士伯的出口许可证不代表用户可二次出口 / 转口；
质保限制：未经康士伯明确批准的改装 / 修改将导致质保失效；质保仅覆盖系统维修，不承担间接损失（如利润损失、其他系统损坏）；因电源连接错误、操作不当导致的故障，不在质保范围内；
网络安全：系统无内置网络安全软件，不防护病毒 / 恶意访问，需用户自行制定并实施网络安全策略，康士伯不承担网络安全相关责任。
