Honeywell HPM系列颗粒物传感器
时间: 2026-03-24浏览次数：
Honeywell HPM系列颗粒物传感器
Honeywell HPM系列颗粒物传感器
产品基础与工作原理
产品类型：激光基颗粒物传感器，基于激光散射原理实现颗粒检测与计数，属于Class 1 激光产品（符合 IEC/EN 60825-1，激光波长 650nm）。

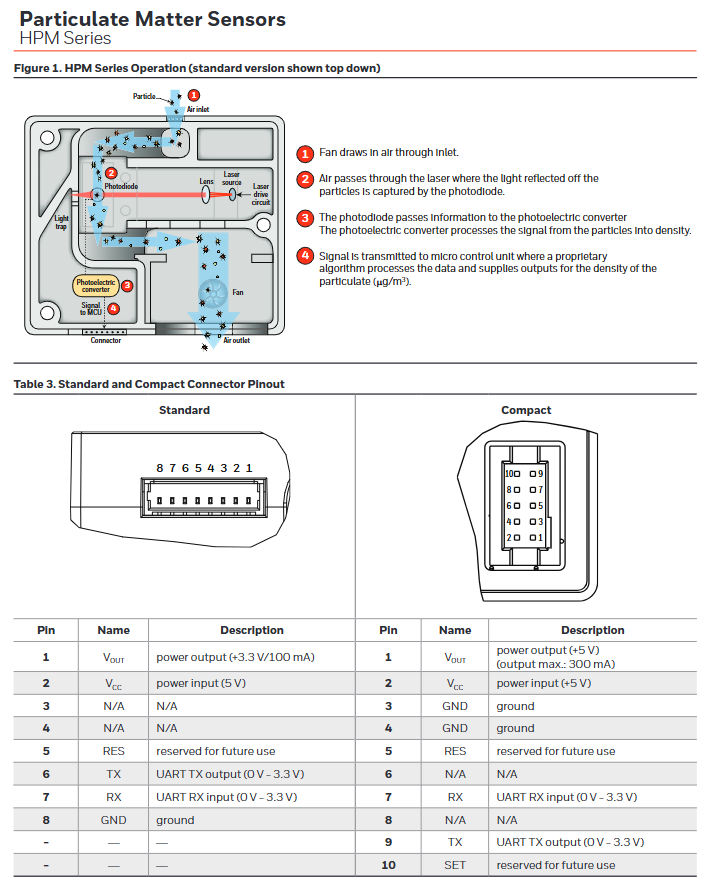

工作原理：风扇将空气吸入检测腔，激光光源照射颗粒，颗粒反射的光线被光电探测器捕捉，光线经分析转换为电信号后，通过专有算法计算出颗粒物浓度，最终输出对应浓度数据。
核心价值：实现环境颗粒物的高精度、高性价比监测 / 控制；10 年超长连续使用寿命；重工业级 EMC 性能适配恶劣工业环境；＜6s 快速响应实现实时环境监测；高可靠性适配严苛场景。
合规性：符合RoHS、REACH环保合规要求，电磁兼容与抗干扰符合 IEC61000 系列标准。
核心性能与关键指标
性能指标 具体参数
检测浓度范围 0~1000μg/m³（全系列）
响应时间 ＜6s（全系列）
连续使用寿命 10 年（连续模式）；间歇模式寿命随占空比变化
预校准 全预校准（出厂完成，无需二次校准）
EMC 等级 IEC61000 重工业级（全系列）
测量精度（25℃±5℃） PM2.5：0~100μg/m³ 为 **±15μg/m³**，100~1000μg/m³ 为 **±15%**；紧凑型 PM1.0/4.0/10：0~100μg/m³±25μg/m³，100~1000μg/m³±25%
抗干扰能力 ESD：±4kV 接触 /±8kV 空气；辐射抗扰：1V/m（80~1000MHz）；快速瞬变脉冲：±0.5kV；传导抗扰：3V
款型分类与核心差异
HPM 系列分标准款和紧凑型两大款型，紧凑型又分气路进 / 出风口同侧和异侧两款，核心差异集中在检测颗粒类型、工作 / 存储温度、尺寸，具体参数见下表：
款型 型号 检测颗粒类型 工作温度 存储温度 外形尺寸（L×W×H） 气路特点
标准款 HPMA115S0-XXX PM2.5、PM10 -30℃~65℃ -20℃~70℃ 43×36×23.7mm 标配
紧凑型 HPMA115C0-003 PM1.0、PM2.5、PM4.0、PM10 -20℃~50℃ -40℃~85℃ 44×36×12mm 进 / 出风口同侧
紧凑型 HPMA115C0-004 PM1.0、PM2.5、PM4.0、PM10 -20℃~50℃ -40℃~85℃ 44×36×12mm 进 / 出风口异侧
注：紧凑型的 PM1.0/4.0/10 数据均由 PM2.5 检测数据换算得出。
硬件电气参数（全系列统一）
供电参数：工作电压5V±0.2V，开关频率最大 100kHz，纹波振幅最大 20mV，RMS 噪声最大 1mV（噪声带宽 10MHz）；若纹波 / 噪声超标，需增加 1 个 22μF 去耦电容 + 2 个陶瓷电容（100nF、10nF）。
电流参数（25℃±5℃）：待机电流 **＜20mA**，工作电流 **≤80mA**，浪涌电流最大 600mA。
输出参数：输出协议为UART，波特率 9600，数据位 8，停止位 1，无校验；可向霍尼韦尔申请其他输出选项。
温湿度：工作 / 存储湿度均为0~95% RH 无凝露，无款型差异。
引脚定义：标准款与紧凑型采用不同的引脚布局，均提供电源输入 / 输出、UART TX/RX、接地引脚，部分引脚为未来预留，具体见文档 Table3。

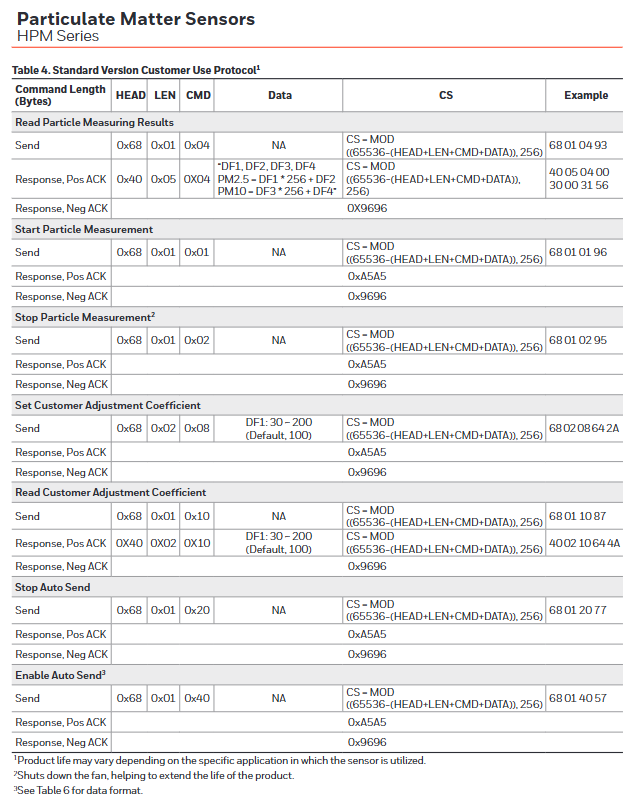

通信协议与指令集
全系列传感器提供标准化的客户使用协议，支持通过 UART 发送指令实现传感器的各项操作，标准款与紧凑型指令集基本一致，仅读取测量结果的响应数据格式不同，核心支持的指令如下：
核心指令 功能说明 关键特点
读取颗粒测量结果 获取当前颗粒物浓度数据 紧凑型返回 PM1.0/2.5/4.0/10，标准款返回 PM2.5/10
启动颗粒测量 开启传感器检测功能 启动风扇与激光检测，进入工作模式
停止颗粒测量 关闭传感器检测功能 关闭风扇，延长传感器使用寿命
设置客户校准系数 自定义浓度校准系数 系数范围 30~200，默认值 100
读取客户校准系数 获取当前校准系数 可验证校准设置是否生效
停止自动发送 关闭数据自动推送功能 传感器不再主动输出浓度数据
启用自动发送 开启数据自动推送功能 传感器按协议格式持续输出浓度数据
注：所有指令均包含校验位（CS），计算方式为 MOD ((65536-(HEAD+LEN+CMD+DATA)),256)；正响应为 0xA5A5，负响应为 0x9696。
数据格式（全系列 32 字节固定）
标准款与紧凑型的 UART 输出数据均为 32 字节帧结构，包含帧头、帧长、数据段、校验和，核心差异为数据段的颗粒浓度对应关系，具体核心映射：
标准款：Byte6-7 为 PM2.5 浓度，Byte8-9 为 PM10 浓度，其余为预留位；
紧凑型：Byte4-5 为 PM1.0 浓度，Byte6-7 为 PM2.5 浓度，Byte8-9 为 PM4.0 浓度，Byte10-11 为 PM10 浓度，其余为预留位；
校验和：均为帧头 + 帧长 + 所有数据段字节的求和值，占最后 2 个字节。
安装与使用要求
安装核心要求：传感器进 / 出风口需无遮挡，气路流量不可被增减，避免颗粒物在进 / 出风口堆积，否则会影响传感器灵敏度与测量精度；需按文档对应款型的安装图（Figure2/3/4）采用螺丝固定安装。
使用安全警示：不可将产品作为安全 / 急停设备，也不可用于产品故障可能导致人身伤害的场景，否则可能引发死亡或严重人身伤害。
工作模式：支持连续模式（10 年寿命）和间歇模式（寿命随占空比变化），间歇模式可通过停止测量指令实现，有效延长风扇寿命。
应用场景
HPM 系列传感器适配商用 / 民用多场景的空气质量监测与控制，核心应用包括：
商用 / 民用 HVAC（暖通空调）系统；
室内空气质量监测仪、手持空气质量监测仪；
商用 / 民用空气净化器；
汽车座舱空气净化器。
