KONGSBERG K-Chief 600 船舶自动化系统的控制室面板（CRP）
KONGSBERG K-Chief 600 船舶自动化系统的控制室面板（CRP）

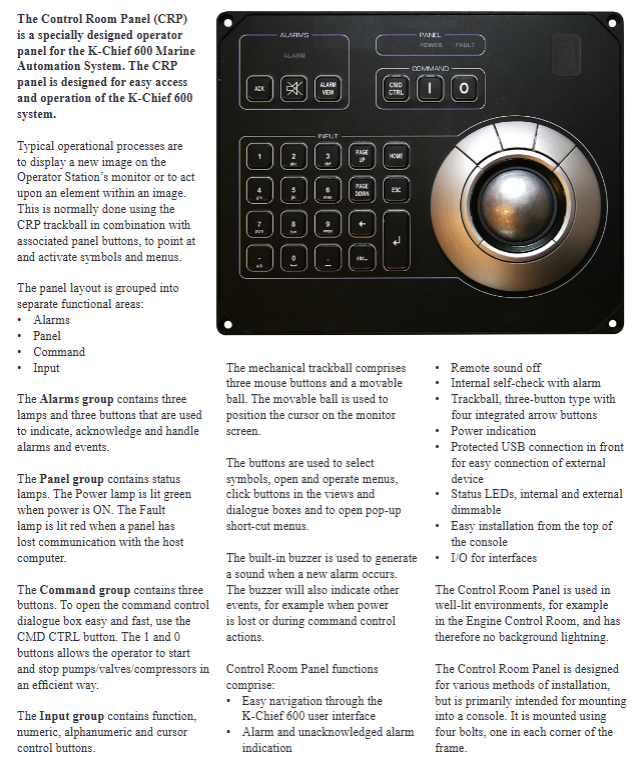

康士伯格 K-Chief 600 船舶自动化系统的控制室面板（CRP） 是专为该系统设计的操作员面板，以功能分区布局和轨迹球 + 按键的操作方式实现系统的便捷访问与操控，集成报警指示、状态监控、指令输入、自检测等核心功能，配备防护型 USB 接口、可调光 LED 指示灯，支持顶部安装至控制台，铝制外壳的硬件设计满足海事行业严苛的环境与认证标准，同时拥有明确的电气、尺寸、通信等技术规格，适配机舱控制室等明亮作业环境。
产品核心定位与设计原则
适配对象：专为康士伯格 K-Chief 600 船舶自动化系统设计，是该系统的专用操作员面板。
设计目标：实现对 K-Chief 600 系统的便捷访问与操作，主要应用于机舱控制室等光线充足的环境，因此无背景照明设计。
安装方式：支持多种安装方式，主要为控制台顶部安装，通过面板框架四角的四颗螺栓完成固定，安装便捷。
硬件基础：采用铝制外壳，整体重量仅1.3kg，结构紧凑，同时配备前部防护型 USB 接口，可快速连接外部设备。
面板布局与核心操作方式
核心操作方式：通过CRP 轨迹球 + 配套面板按键的组合，实现监视器画面的光标定位、符号激活、菜单操作等核心功能。
四大功能分区布局：面板按功能划分为四个独立区域，各区域功能明确，操作逻辑清晰，具体如下表：
| 功能分区 | 核心配置 | 主要功能 |
| 报警区（Alarms） | 3 盏指示灯 + 3 个按键 | 对系统报警和事件进行指示、确认与处理 |
| 面板区（Panel） | 电源指示灯、故障指示灯 | 电源灯（绿色）：电源开启时亮起；故障灯（红色）：面板与主计算机通信中断时亮起 |
| 指令区（Command） | CMD CTRL 键 + 1 键 + 0 键 | CMD CTRL 键：快速打开指令控制对话框；1/0 键：高效启停泵、阀门、压缩机 |
| 输入区（Input） | 功能键、数字键、字母数字键、光标控制键 | 完成各类指令、字符的输入与光标操控 |
轨迹球配置：机械轨迹球集成三个鼠标按键 + 一个可移动球，可移动球用于在监视器屏幕上定位光标，鼠标键实现符号选择、菜单操作、弹窗快捷键打开等功能。
核心硬件与系统功能
内置蜂鸣器：新报警发生时自动发声，同时也会在电源中断、指令控制操作等其他事件时发出提示音。
核心功能：覆盖 K-Chief 600 系统操作全流程，包括系统界面便捷导航、报警 / 未确认报警指示、远程消音、带报警功能的内部自检测。
辅助配置
配备内外双路状态 LED 指示灯，且支持调光功能；
预留I/O 接口，可实现与其他设备的接口对接；
前部设防护型 USB 连接口，方便外部设备快速接入；
具备BIST 内置自检测功能，可对模块温度进行自检并触发报警。
关键技术规格
CRP 面板的电气、环境、信号、精度等技术规格明确，完全满足海事行业作业要求，核心规格如下：
供电与隔离
供电电压：18 至 32 Vdc，允许 ±5% 纹波；
隔离设计：电源通过 DC/DC 转换器全隔离；I/O 采用干触点 DO/DI 底盘，作为 0 伏参考。
功耗：额定功耗10 W，最大功耗20 W（功耗随连接至 USB 端口的设备变化）。
防护与环境标准
防护等级：IP22；
ENV 属性 / 抗冲击振动：均符合IACS E10、IEC 60945标准；
温湿度：工作温度 **-25℃至 + 70℃；存储温度-25℃至 + 70℃（干燥区域，湿度约 70%）；最大相对湿度96%（无凝露）**。
信号类型与精度
2 路继电器输出（转换触点，最大 3A 24Vdc 感性负载）；4 路数字输入（干触点）；
2 路模拟输入（0 至 5V，用于调光）；1 路 PWM 输出（用于其他设备调光）；
模拟输入精度：±1%。
通信与物理规格
通信方式：USB2 HID；
尺寸：宽度240 mm、高度192 mm、深度80 mm（面板开孔尺寸参考单独图纸）；
重量：1.3 kg；
外壳：铝制。
行业认证
CRP 面板通过全球10 家主流船级社的型式认证，包括DNV、LRS、BV、GL、RINA、NK、ABS、KR、RMR、CCS，认证允许其在合适的机柜中直接安装在发动机、压缩机等设备上，满足海事设备的严苛认证要求。
