EATON MICRO PANEL XP-702 操作说明书
EATON MICRO PANEL XP-702 操作说明书
设备核心描述
1. 产品定位与核心功能
XP-702 为开放式系统结构的工业 PC，主要应用于机械 / 系统制造领域，适用于工业自动化相关任务，无操作系统与应用软件描述，仅说明硬件使用规范。
2. 核心版本与规格
设备分1GHz（XP-702-C/ E 系列） 和1.8GHz（XP-702-D/ F 系列） 两大处理器版本，其中E/F 系列仅在北美地区发售；硬件形态分BOX 无显示屏款和8.4/10.4/12.1/15 英寸带红外触控屏款，各规格核心配置如下：
处理器版本 核心配置 适用设备类型
1GHz（C/E） X86 赛扬 M 处理器，1024M DRAM，无主动冷却单元 BOX 款 + 全尺寸带屏款
1.8GHz（D/F） X86 奔腾 M 处理器，2048M DRAM，标配主动冷却单元 BOX 款 + 全尺寸带屏款
3. 包装内容
基础配件为主机 + 1 个供电接头，不同规格额外配件不同：
1.8GHz（D/F）全系列：含1 个主动冷却单元；
E/F 系列全系列：含4GByte 系统 CF 卡 + 1GByte 数据 CF 卡；
带屏款：含对应数量的安装支架 + 密封胶条，支架数量随尺寸增加而增多。
4. 原厂配件
仅可使用伊顿原厂配件，主要包含：
系统授权：Windows XPe/XP Professional 授权贴纸；
存储介质：≥80G 工业 / 消费级硬盘、2G CF 卡（可预装系统）；
安装配件：IP65 级安装支架（单包 / 100 个装）；
设备配件：红外触摸框替换件、主动冷却单元（ACCESSORIES-FAN-700-S）。
5. 设备标识
设备后侧贴有名牌，包含制造商地址、型号、供电要求、部件号、序列号、生产日期（周 / 年）、认证标识，售后支持需提供部件号 + 序列号。
安全规范
警示符号分级：文档采用三级警示，DANGER 为致命危险、WARNING 为严重危险、CAUTION 为轻微伤害 / 设备损坏，另有普通信息提示符号。
人员要求：仅合格且经培训的人员可进行设备安装 / 操作 / 维护，所有操作人员必须熟读并理解完整说明书，禁止使用单页内容操作。
通用安全禁忌
禁止将设备用于人员 / 设备保护的安全功能；
设备禁止开盖，内部有带电部件，易引发触电；
避免静电放电：接触设备前需触摸接地金属，禁止接触静电敏感元件；
避免设备凝露：温湿度突变后需静置至室温再开机，防止短路；
避免 UV 照射：防止塑料脆化，需远离阳光 / 紫外灯；
清洁禁忌：禁止使用尖锐工具 / 腐蚀性清洁剂，避免液体进入设备。
爆炸环境使用要求
仅可在非爆炸区或ATEX 94/9/EC Zone 22 区域使用；
Zone 22 使用时，可接触金属部件接地电阻＜10^9Ω，避免束流放电，防止设备受撞击，插拔接头前必须关机。
存储 / 操作禁忌
CF 卡 / 硬盘读写时（CF ACT/HD ACT 灯亮） 禁止断电 / 拔插，需先关闭系统再断电，建议使用 UPS 防止数据丢失；
所有接口 GND 端子必须连接，防止电位差损坏设备；
等电位电流防护：必要时并行安装等电位导体，截面积为线缆屏蔽层的数倍。
操作与指示元件
正面元件：仅红外触控传感器和TFT-LCD 显示屏；触控传感器通过遮挡红外矩阵触发，触发物最小直径7mm，无需接触防护面板。
服务侧操作元件：2 个 CF 卡槽（卡槽 0 为系统卡、卡槽 1 为数据卡）+ 卡槽弹出键 + 卡槽保护盖，用于 CF 卡的安装与拆卸。
服务侧指示 LED：共 4 个，功能如下：
| LED 名称 | 颜色 | 功能 |
| SUPPLY ERR | 红 | 通电短暂亮起，故障 / 断电后常亮 |
| SUPPLY OK | 绿 | 设备启动 / 运行时常亮 |
| CF ACT | 红 | 访问 CF 卡时亮起 |
| HD ACT | 红 | 访问硬盘时亮起 |
安装规范
1. 安装基础要求
安装位置：带屏款可装在控制柜 / 操作面板 / 操作台，BOX 款仅可装在控制柜；
安装姿态：仅水平安装，垂直安装倾斜角度≤±15°；
环境要求：避开阳光直射，通风口周边间距≥5cm，热源周边间距≥15cm；
安装面要求：开孔处材质厚度2~5mm，平面度≤0.5mm，表面粗糙度 Rz≤120。
2. 带屏款开孔尺寸（±1mm）
设备尺寸 开孔尺寸（长 × 宽，mm）
8.4 英寸 261×194
10.4 英寸 329×238
12.1 英寸 344×262
15 英寸 410×315
3. 接口接线要求
所有线缆必须使用屏蔽线，D-Sub 接头的屏蔽层需通过金属卡箍与接头外壳实现低阻抗连接，确保 EMC 合规；
接线仅可由专业人员完成，错误接线会导致设备参数不达标、EMC 失效。
4. 核心接口参数
接口名称 关键参数 使用要求
供电接口 24VDC SELV，Phoenix MSTB 2.5/3-ST-5.08 接头，接线截面积 0.75~2.5mm²，扭矩 0.6~0.8Nm 内部带保险丝 + 反接保护，功能地与外壳 / 0V 连接，无电气隔离
RS232（2 个） 9 针 D-Sub 公头，无电气隔离，GND 接外壳 线缆长度与波特率负相关，30m 时最大 9600Bit/s
以太网（2 个） 1×1000/100/10Base-T，1×100/10Base-T，RJ45 接口 用 STP 线，设备间用交叉线，接交换机用直连线，最大长度 100m，防振动 / 拉扯

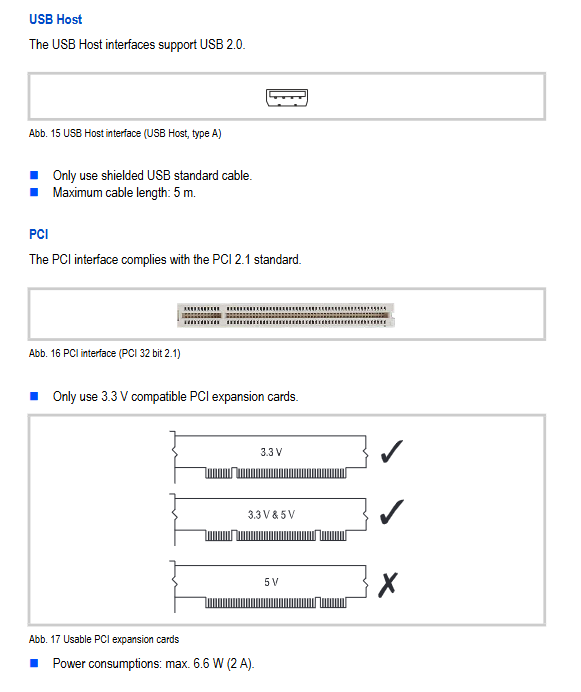

USB Host（4 个） USB2.0，无电气隔离 屏蔽线，最大长度 5m
PCI PCI 2.1 32 位，仅支持 3.3V 卡 最大功耗 6.6W（2A）
VGA 15 针高密度 D-Sub 母头 屏蔽线，常规长度 5m
DVI DVI-D 单链路，仅 BOX 款配备 屏蔽线，常规长度 5m
5. 设备组装与固定

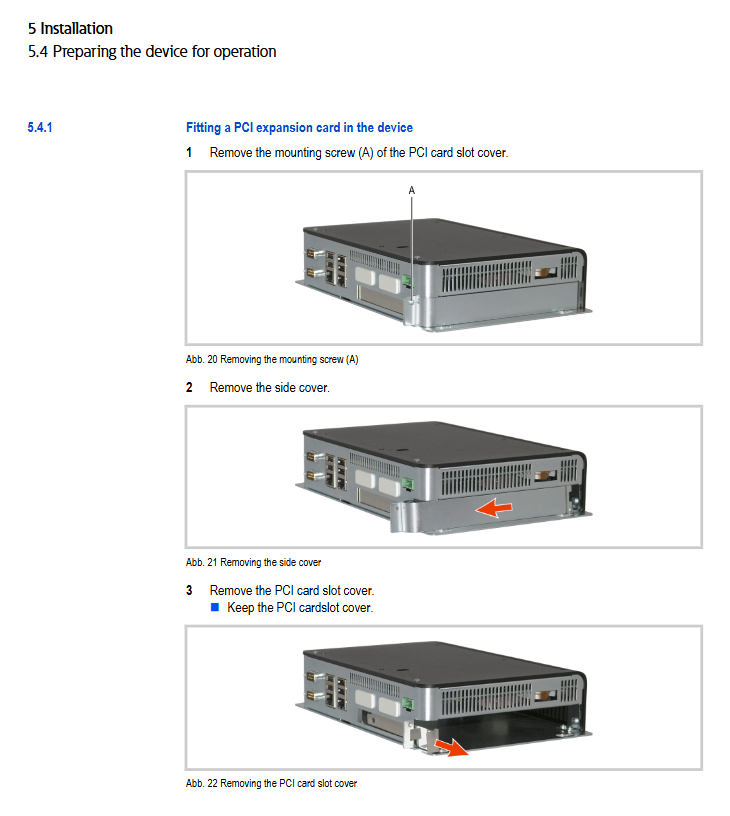

PCI 卡 / CF 卡 / 硬盘 / 主动冷却单元均有标准化安装流程，CF 卡 / 硬盘仅可在断电状态下拆装；
带屏款固定：IP65/NEMA 4X 或 Zone 22 使用时，8.4/10.4/12.1 英寸需8 个支架，15 英寸需12 个支架；支架螺丝扭矩≤0.2Nm，防止损坏设备；
密封要求：安装时需在设备背板凹槽安装密封胶条，胶条接头需在设备底部，无间隙 / 扭曲。
设备操作
启动：设备无电源开关，通电自启，需确保卡槽 0 / 硬盘槽预装系统；无法启动或出现报错时，参考故障排查章节。
关机：必须先关闭操作系统，再断开供电；重启时需断电≥20 秒，避免频繁开关机（减少背光灯 CCFL 寿命损耗）。
双显激活：若开机时未接副屏，设备默认单显；激活需连接 USB 鼠标，在桌面右键→Graphics Properties→Multiple Display选择Intel(R) Dual Display Clone，确认设置即可。
维护与服务
日常维护
红外触摸框：需定期清洁，污染时任务栏会出现警示图标，清洁用干净软湿布，顽固污渍可在布上喷少量清洁剂；无需校准；
锂电池更换：设备内置CR2477 3V 950mAh锂电池，为实时时钟供电，备份时间约10 年；更换后需重新设置日期时间。
配件更换：主动冷却单元可自行更换，其余配件 / 内部维修仅可由伊顿原厂或授权维修中心完成，设备禁止私自开盖。
故障排查：针对无法启动、显示黑屏、触摸失灵、双显无信号、日期错误、SUPPLY ERR 灯亮等常见故障，文档提供了明确的故障原因与解决方法，核心故障如背光灯损坏、BIOS 故障需返厂维修。
存储、运输与处置
存储与运输
环境参数：温度 **-20~60℃**，湿度 10~95%无凝露，符合设备环境参数要求；
防护要求：防碰撞、防振动，使用原厂包装，运输后需检查设备是否损坏。
报废处置
设备含锂电池（CR2477） 和含汞冷阴极管（＜5mg / 支），私自处理易引发爆炸 / 中毒，需按国家相关法规处置或返回伊顿原厂 / 销售处；
设备材质：外壳为镀锌钢板 / 阳极氧化铝，触摸框为聚碳酸酯，防护面板为安全玻璃；包装为纸板 + 无氟闭孔聚乙烯泡沫，外壳材质无卤素。
核心技术参数
1. 系统与存储
项目 参数
处理器 1GHz（C/E）：赛扬 M；1.8GHz（D/F）：奔腾 M
内存 1GHz：1024M DRAM；1.8GHz：2048M DRAM
存储槽 2×CF 卡 Type I/II，1×2.5 英寸硬盘槽
实时时钟电池 CR2477，3V，950mAh，备份时间 10 年
2. 显示与触控
设备尺寸 分辨率 触摸传感器 背光灯 亮度 / 对比度
8.4/10.4 英寸 SVGA（800×600） 红外触控，63×47/79×59 逻辑通道 2×CCFL，寿命 50000h 400cd/m²，400:1
12.1/15 英寸 XGA（1024×768） 红外触控，95×71/107×83 逻辑通道 2×CCFL/4×CCFL，寿命 50000h 400cd/m²，400:1
3. 供电功耗（24VDC SELV）
处理器版本 最大总功耗 最大持续电流
1GHz（C/E） 64.5W（15 英寸款） 2.7A（15 英寸款）
1.8GHz（D/F） 76.5W（15 英寸款） 3.2A（15 英寸款）
通用 启动浪涌电流 2A/2s，反接保护 + 内置保险丝 电压范围 20.4~28.8VDC（额定 ±15%/+20%）
4. 防护与认证
防护等级：带屏款前侧IP65/Enclosure Type 4X（仅室内），BOX 款 / 设备后侧IP20/Enclosure Type 1；
核心认证：EMC（2004/108/EC）、ATEX 94/9/EC（Zone 22，3D）、UL 508（北美）；
合规标准：IEC/EN 61000-6-2/4（EMC）、IEC/EN 60950（安全）、EN 50178（电力设备）。
5. 工作环境
温度：0~50℃（无硬盘 / 工业硬盘），0~45℃（消费级硬盘，不建议连续使用）；
湿度：10~95%，无凝露；
抗振：IEC/EN 60068-2-6，5~9Hz 位移 3.5mm，9~60Hz 位移 0.15mm，60~150Hz 加速度 2g；
抗冲击：IEC/EN 60068-2-27，15g/11ms；
跌落：符合 IEC/EN 60068-2-31 标准。
重量与尺寸（核心）
BOX 款高度 194mm、宽度 264mm，无冷却单元深度 58mm（重 1.9kg），带冷却单元深度 96mm（重 2.3kg）；带屏款深度随冷却单元增加38mm，重量增加0.4kg，如 8.4 英寸无冷却单元重 3.2kg，15 英寸带冷却单元重 6.7kg。
