EATON FP-4000馈线保护继电器
EATON FP-4000馈线保护继电器
伊顿FP-4000馈线保护继电器是基于微处理器的中压工业级设备，集保护、监测、控制功能于一体，支持三相与接地过流、欠 / 过压、欠 / 过频等多重保护，具备完整的电压、电流、功率等计量功能，可记录16 条故障事件、100 条事件序列及 256 周期波形数据，通过RS-232/RS-485接口支持 INCOM/Modbus RTU 协议，适配48-240Vac/dc控制电压与1A/5A电流输入，工作温度范围 **-40 至 + 60℃**，符合 UL、ANSI 等多重标准，适用于中压开关设备、馈线、变压器等场景的主保护或后备保护。
产品基础定位与核心应用
产品属性：FP-4000 是伊顿 Cutler-Hammer 系列推出的微处理器 - based 中压馈线保护继电器，采用固定外壳设计，集保护、监测、控制、计量、数据记录功能于一体，旨在简化工业配电系统设计，减少面板空间、布线成本与设备库存。
核心应用场景：
主保护：中压馈线、主电路、联络断路器；
后备保护：变压器、高压线路、差动保护系统；
适配设备：中压开关设备、主 - 联络 - 主配电架构、Cutler-Hammer Digitrip 3000/MV 继电器协同系统。
核心保护功能详解
保护类型 具体功能 关键参数
三相过流保护 两段瞬时过流（50P-1/2）+ 反时限过流（51P-1） 瞬时整定范围：0.1-20.0 倍额定电流；反时限支持 10 种标准曲线（Mod/Very/Extremely 等），整定范围 0.1-4.0 倍额定电流
接地过流保护 两段瞬时（50X/50R-1/2）+ 反时限（51X/51R） 含实测（Ix）和计算（IR）两种接地电流监测，参数与三相过流一致
电压保护 主回路欠 / 过压（27M-1/2、59M-1/2）；辅助回路欠 / 过压（27A-1/2、59A-1/2） 整定范围：10-150Vac，延时 0-9999 周期
频率保护 欠频（81U-1/2）、过频（81O-1/2） 整定范围：45-65Hz（0.01Hz 步进），延时 0-9999 周期
不平衡保护 电流不平衡（46-1/2）、电压不平衡（47-1/2） 电流不平衡阈值：4-40% I2/I1；电压不平衡阈值：4-40% V2/V1
特色保护 断路器故障（50BF）、区域联锁（87B） 断路器故障整定：0.1-5.0 倍额定电流；区域联锁替代昂贵母线差动保护
监测与计量功能
全维度计量参数
电气参数：电压（rms / 相量 / 序分量）、电流（rms / 相量 / 序分量）、频率（±0.02Hz 精度）、功率因数（滞后 / 超前 / 净）；
功率与能耗：有功 / 无功 / 视在功率（W/VAR/VA）、需量 / 峰值需量、kWh/kVARh 能耗统计；
质量参数：总谐波畸变率（% THD）、相角（±1° 精度）。
关键监测功能
回路监测：跳闸回路连续性、合闸回路就绪状态、真空损失（断路器分闸时激活）；
异常监测：剩余电流检测（超限报警）、断路器磨损（累计开断电流统计）；
自诊断：硬件 / 固件自动自检，故障时触发继电器健康报警。
数据记录与故障分析
记录容量
故障日志：最多 16 条事件，含电压 / 电流采样数据、计算值、保护功能状态；
事件序列：最多 100 条带时间戳的事件记录；
波形捕获：总计 256 周期数据，支持 16 个事件，可通过 PowerNet 软件查看。
数据特性：所有记录存储于非易失性内存，断电不丢失，便于故障后快速分析与系统恢复。
控制与编程功能
基础控制
操作方式：正面面板分合闸按钮（本地）、通信远程控制；
核心逻辑：支持主 - 联络 - 主切换方案、母线转移逻辑。
编程能力
设定组：最多 4 组独立设定，适配多场景切换；
逻辑配置：6 个可编程逻辑门（AND/OR/NAND/NOR）、2 个锁存门、6 个定时器（延时控制）；
输入输出：8 路离散输入（48Vdc 湿接点）、5 组 A 型输出触点、2 组 C 型输出触点。
通信与软件支持
通信接口与协议
接口位置 接口类型 通信协议 关键参数
正面 RS-232 INCOM 波特率：38.4k/19.2k/9.6k，9 针迷你接口
背面 RS-485 Modbus RTU 波特率：19.2k/9.6k，支持长距离传输
背面 FSK - 辅助通信扩展
配套软件
PowerPort：免费 Windows 软件，支持本地 PC 连接，用于参数配置、数据检索、波形查看；
PowerNet：专业电力管理软件，支持多设备远程监控、计费统计、趋势分析、图形化展示，需联系伊顿代表获取。
关键电气与物理规格
电源与输入输出规格
控制电压：48-125Vac/dc 或 100-240Vac/dc，工作范围 38-300Vdc、55-264Vac；
电流输入：标称 1A 或 5A，CT 负担 < 0.05VA（1A）/ <0.25VA（5A），连续耐受 2×In，1 秒耐受 50×In；
电压输入：标称 120Vac，工作范围 69-150Vac，负担 < 0.015VA；
输出触点：瞬时 30A ac/dc（0.25 秒），连续 5A 120/240Vac 或 30Vdc。
精度与环境规格
计量精度：电流 / 电压 ±0.5%，功率 ±1.5%，频率 ±0.02Hz；
环境适应性：工作温度 - 40℃~+60℃（测试耐受 + 85℃），存储温度 - 40℃~+85℃，湿度 5%-95%（无凝露），海拔 0-2500m；
时钟精度：自由运行 ±1 分钟 / 月（25℃），可通过 PowerNet 主机自动校准。

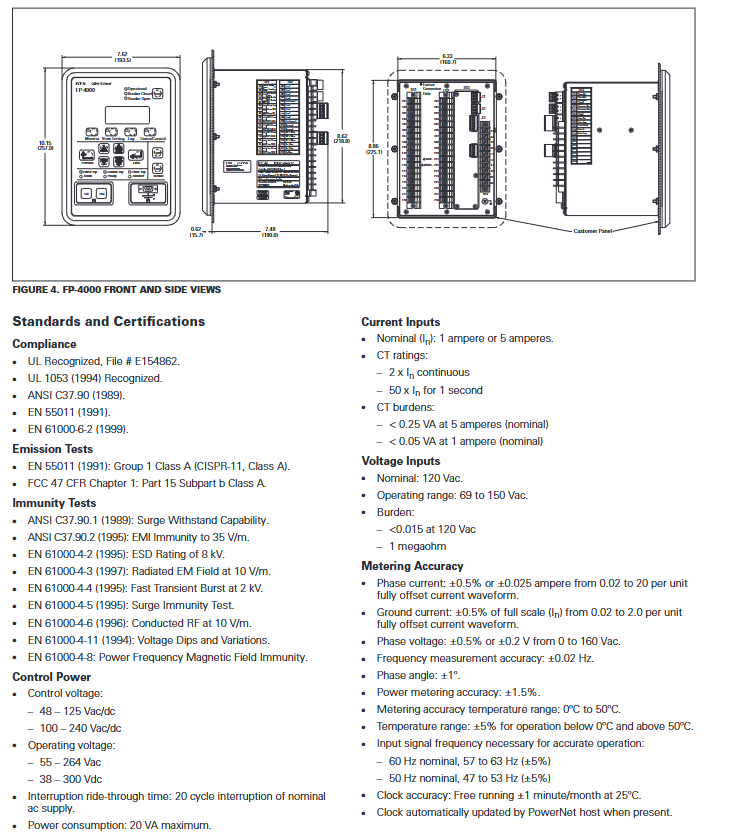

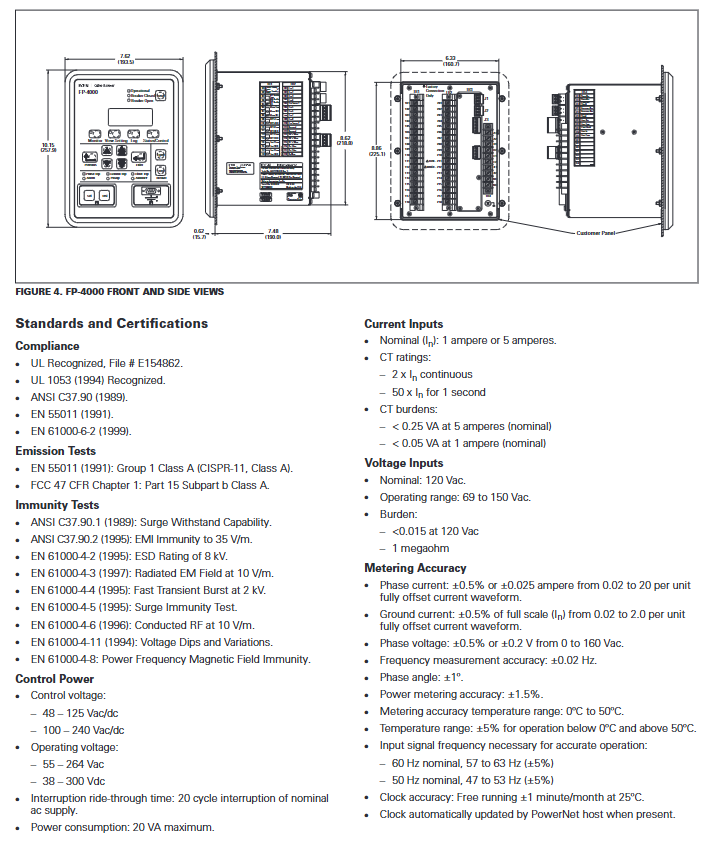

物理尺寸：重量 9 lbs，高度 10.15 英寸（257.9mm），宽度 7.62 英寸（193.5mm），面板前深度 0.62 英寸（15.7mm），面板后深度 7.48 英寸（190.0mm）。
合规认证与选型信息
核心认证：UL 1053（1994）、ANSI C37.90（1989）、EN 55011（1991）、FCC 47 CFR Part 15 Class A 等。
选型参数与 catalog 编号
| 电流范围 | 通信协议 | 控制电压 | 样式编号 | catalog 编号 |
| 5A | INCOM | 48-125Vac/dc | FP4201-00 | 66D2120G41 |
| 1A | INCOM | 48-125Vac/dc | FP4301-00 | 66D2120G42 |
| 5A | INCOM | 100-240Vac/dc | FP4201-10 | 66D2120G44 |
| 1A | INCOM | 100-240Vac/dc | FP4301-10 | 66D2120G45 |
| 5A | Modbus RTU | 100-240Vac/dc | FP4201-11 | 66D2120G46 |
| 1A | Modbus RTU | 100-240Vac/dc | FP4301-11 | 66D2120G47 |
| 5A | Modbus RTU | 48-125Vac/dc | FP4201-01 | 66D2120G48 |
| 1A | Modbus RTU | 48-125Vac/dc | FP4301-01 | 66D2120G49 |
