DEIF Delomatic-3 高灵活性多功能发电机组控制与保护系统
时间: 2026-03-04浏览次数：
DEIF Delomatic-3 高灵活性多功能发电机组控制与保护系统
DEIF Delomatic-3 高灵活性多功能发电机组控制与保护系统
产品基础定位
Delomatic-3是 DEIF 研发的多功能发电机组控制与保护系统，核心优势为高灵活性、定制化，可根据用户需求配置精准功能，集成发电机组应用所需的全部保护与控制功能，适配分布式电力控制场景，主要应用于船舶、电站、本地热电联供、综合热能与电力发电等各类发电厂。系统提供完整文档、工厂验收测试，且在调试前、中、后均提供技术支持，可与其他系统及可选图形用户界面无缝通信，操作交互便捷。
系统整体架构
系统为模块化分布式架构，核心由 **DEIF 发电机单元（DGU）和控制面板（CP）组成，通过ARC-network（令牌环式局域网）实现各组件间的通信，核心架构规则如下：
单台发电机组仅配置 1 个 DGU，每个 DGU 最多可连接3 个 CP；
CP 为 DGU 的从机单元，即使 CP 故障，DGU 的所有参数设置仍保持有效；
单条 ARC 网络中，最多可接入8 个 DGU及对应的 CP，总 CP 数量不超过 24 个；
系统可通过CM-2 模块对接上位告警 / 监控系统，实现协议转换与数据交互。
核心组件功能
控制面板（CP）
CP 作为操作员人机交互界面，所有功能均基于 LCD 显示屏和硬件外设实现，核心功能：
显示屏展示所有告警信息、测量 / 计算数据，支持参数设置与修改；
配备16 个 LED 指示灯，用于设备状态和告警显示；
最多可连接16 台仪表，拓展数据采集与展示能力。
DEIF 发电机单元（DGU）
DGU 是系统的核心控制单元，为搭载各类功能模块的标准化机架，是实现所有控制、保护、采集功能的硬件载体，核心特性：
机架设计：按德国联邦铁路标准BN 411002/411003制造，背板配备扁平电缆和 64 端子连接器的通信总线，每个连接器对应一组 PCB 导轨；
机架规格：提供60 TE和84 TE两种尺寸，支持底座安装和嵌入式安装，未使用插槽需安装盖板以保证防护等级；
附加配件：船舶应用中标配减震套件，其他场景可按需选配，减震套件会增加机架重量；
材质与防护：所有塑料件符合UL94-V0自熄标准，机架完全装配后防护等级为IP20（前后端）；
安装要求：机柜需预留足够操作空间，ARC 网络连接器需避开柜门，保证运维时的操作便利性。
DGU 机架核心参数表
机架规格 可用空间 A 尺寸 B 尺寸 C 基础重量 减震套件重量
60 TE 304.8 mm 343.2 mm 361.1 mm 3.0 kg（6.6 lb） 0.9 kg（2.0 lb）
84 TE 426.7 mm 465.1 mm 483.0 mm 3.5 kg（7.7 lb） 1.2 kg（2.6 lb）
功能模块配置
DGU 由多款专用功能模块组成，所有模块均配备可拆连接器，分为必配模块和选配模块，单 DGU 对各模块的搭载数量有明确限制，
模块功能及配置规则如下表：
Delomatic-3 核心功能模块参数表
模块型号 核心功能 单 DGU 最大搭载数量 模块定位
PSM-1 为 DGU 内所有模块供电，部分模块安全功能需外部供电 1 个 必配（电源模块）
CM-2 根据应用程序控制 DGU，实现 ARC 网与 RS232/422/485（MODBUS RTU）协议转换，
对接上位系统 1 个 必配（主控 / 通信模块）
IPM-1 16 通道输入模块，每通道可配置为电流 / 电压 / 二进制输入 8 个 选配（数字 / 模拟输入）
OPM-1 16 通道继电器输出模块 8 个 选配（继电器输出）
AOM-1 8 通道模拟输出模块，每通道可配置为双 / 单极性、电压 / 电流输出 8 个 选配（模拟输出）
CRM-1 电流继电器模块，可作短路 / 接地故障 / 差动电流保护 4 个 选配（电流保护）
SCM-1 多功能模块，含发电机保护、断路器控制、三相电参数测量、精准同步器（带发动机转速输出）
1 个 选配（发电机测量 / 同步 / 保护）
SCM-2 多功能模块，含轴带发电机保护、断路器控制、三相电参数测量、母联断路器同步 3 个 选配（轴发 / 母联测量 / 同步 / 保护）
PRM-1 高级保护继电器模块，提供电网保护功能（正序低压、过 / 欠频、过 / 欠压、负序过流等） 2 个 选配（电网保护）
ARC-network 通信网络
ARC 网是系统的核心通信链路，为令牌环式局域网（LAN），实现 DGU 之间、DGU 与 CP 之间的双向通信，
也可通过 CM-2 模块拓展至上位系统，核心参数与部署要求如下：

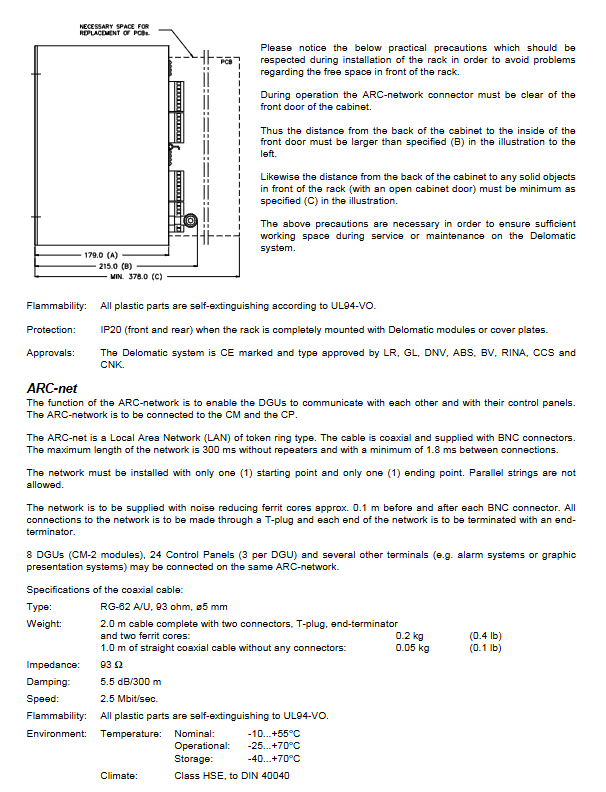

物理规格：采用RG-62 A/U 型同轴电缆（93Ω，直径 5mm），配备 BNC 连接器，连接方式为T 型插头，网络两端需接终端器，
每个 BNC 连接器前后约 0.1m 处需加装铁氧体磁芯以降低干扰；
通信参数：通信速率2.5 Mbit/sec，无中继器时最大传输距离 300m，各连接点之间最小距离 1.8m；
网络容量：单条 ARC 网最多可接入8 个 DGU（CM-2 模块）、24 个 CP，还可接入告警系统、图形显示系统等其他终端；
部署规则：网络仅允许1 个起点和 1 个终点，禁止并联分支；
线缆重量：2.0m 成品线缆（含 2 个连接器、T 型插头、终端器、2 个磁芯）重 0.2kg；1.0m 无连接器直缆重 0.05kg；
传输损耗：300m 线缆的阻尼为5.5 dB。
ARC 网环境参数表
环境指标 标称值 运行值 存储值 气候等级
工作温度 -10~+55℃ -25~+70℃ -40~+70℃ DIN 40040 HSE 级
产品认证与环境特性
认证资质：系统通过CE 认证，并获得LR、GL、DNV、ABS、BV、RINA、CCS、CNK等多国船级社的型式认证，适配船舶等专业场景；
温度适配：整体系统工作温度 **-25~70℃，存储温度-40~70℃，满足工业及船舶的恶劣环境需求；
阻燃特性：所有塑料部件均符合UL94-V0自熄标准，提升设备安全等级；
防护等级：DGU 机架完全装配模块 / 盖板后，前后端防护等级均为IP20
