DEIF MULTI-LINE 2选项X附加显示器和操作面板
时间: 2026-03-02浏览次数：
DEIF MULTI-LINE 2选项X附加显示器和操作面板
DEIF MULTI-LINE 2选项X附加显示器和操作面板
三款核心选件详解
选件型号 核心组件 连接方式 扩展数量上限 关键特性
X2 DU-2 附加显示单元 CAN 总线 3 个 支持多位置启停、告警确认、参数读写；需配置 CAN ID（0-3）和通信协议
X3 AOP-1 附加操作面板 串行通信 1 个 / 每 DU-2 16 个可配置 LED+8 个可配置按钮；需依赖 DU-2 供电与通信，最大距离 0.5 米
X4 AOP-2 附加操作面板 CAN 总线 5 个 16 个可配置 LED+8 个可配置按钮；支持灯检 / 调光、状态继电器输出；最大距离 200 米
X2 选件（DU-2 显示单元）
功能：作为主机扩展显示，可实现参数读写（主显示）、参数监控（从显示），支持主从显示切换（输入密码）。
通信配置：
CAN ID：0-3 可选，0 表示关闭 CAN 通信，连接主机的 DU-2 需设为 1。
协议选择：3 种协议，适配不同软件版本主机（协议 3 支持最新款主机）。
终端电阻：CAN 总线首尾设备需开启 120Ω 电阻（Dip 开关 1 设为 ON）。
布线：支持 2 种电缆类型，需使用屏蔽双绞线，远离动力电缆，最大长度 200 米。
X3 选件（AOP-1 操作面板）
硬件：16 个状态指示 LED（1-16 号）、8 个功能按钮（1-8 号），无独立 CAN ID（由连接的 DU-2 决定）。
连接：通过专用电缆连接 DU-2 的 AOP-1 接口，同时获取供电与通信，最大距离 0.5 米。
编程：需通过 DEIF 官网下载 PC utility 软件配置 LED 和按钮功能。
X4 选件（AOP-2 操作面板）
硬件：16 个 LED+8 个按钮，含独立状态继电器（上电 5 秒后激活），支持灯检 / 调光功能（短按灯检、长按调光）。
通信配置：

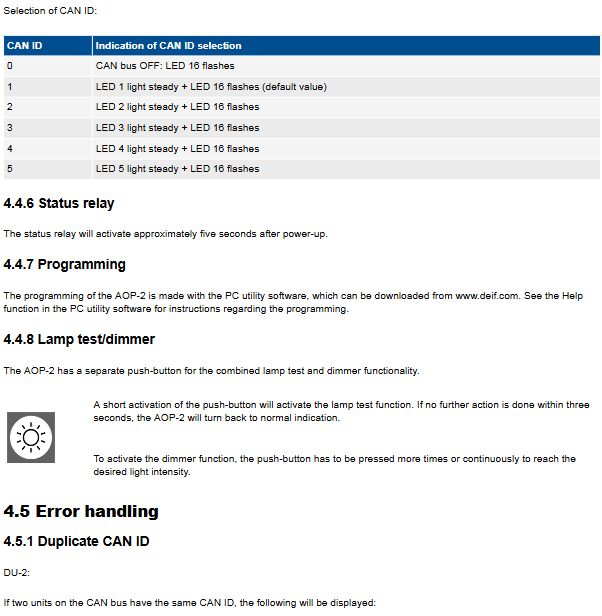

CAN ID：0-5 可选，默认 1，通过按钮 7/8 调整、按钮 6 保存。
终端电阻：同 X2 选件，首尾设备开启 120Ω 电阻。
布线：屏蔽双绞线，2 种电缆类型可选，最大通信距离 200 米，含 DC/DC 转换器和专用电缆。
关键配置与操作
CAN ID 配置规则
| 选件类型 | CAN ID 范围 | 特殊要求 |
| DU-2 | 0-3 | 连接主机的 DU-2 必须设为 1；0 表示关闭 CAN 通信 |
| AOP-2 | 0-5 | 默认 1；0 表示关闭 CAN 通信 |
| AOP-1 | - | 无独立 ID，跟随连接的 DU-2 |
终端电阻设置
2 个设备串联：两端设备 Dip 开关 1 均设为 ON。
3 个设备串联：首尾设备 Dip 开关 1 设为 ON，中间设备设为 OFF。
3 个以上设备：仅 CAN 总线首尾设备开启终端电阻。
主从显示功能（仅 DU-2）
| 配置场景 | 主 DU-2 功能 | 从 DU-2 功能 | 对应 CAN ID 设置 |
| 仅 1 个 DU-2 连接主机 | 读写 | - | 主机连接的 DU-2 设为 0 |
| 1 主 1 从 DU-2 | 读写 | 只读 | 主机连接的 DU-2 设为 1，从机设为 2 |
| 1 主多从 DU-2（最多 2 个从） | 读写 | 只读 | 主机连接的 DU-2 设为 1，从机设为 2/3 |
主从切换：在从 DU-2 长按 “View” 键 3 秒，输入客户密码即可切换为主显示，原主机自动变为从显示。
错误处理与编程
常见错误：CAN ID 冲突
告警提示：DU-2 显示 “Warning: Two displays have same CAN ID Press Enter”。
解决方式：按 Enter 进入 CAN ID 修改菜单，重新选择未占用的 ID。
编程支持
适用对象：AOP-1 和 AOP-2 的 LED 与按钮功能配置。
工具：PC utility 软件（可从 DEIF 官网下载）。
指导：参考软件内置 Help 功能获取编程步骤。
