HIMA HIMatrix F3 DIO 20/8 02 系列安全相关远程 I/O 模块
时间: 2026-02-26浏览次数：
HIMA HIMatrix F3 DIO 20/8 02 系列安全相关远程 I/O 模块
HIMA HIMatrix F3 DIO 20/8 02 系列安全相关远程 I/O 模块
产品型号分类与关键差异
型号 工作温度 特殊特性 适配工具 重量
F3 DIO 20/8 02 0~+60℃ 基础款 ELOP II Factory 1kg
F3 DIO 20/8 021 (-20℃) -20~+60℃ 防护涂层 ELOP II Factory 1.2kg
F3 DIO 20/8 023 -25~+70℃ 耐盐雾（IEC 60068-2-11） ELOP II Factory 1.2kg
F3 DIO 20/8 024 -25~+70℃（T1 级） 抗振抗冲击（EN 50125-3/EN 50155） ELOP II Factory 1kg
F3 DIO 20/8 02 SILworX 0~+60℃ 基础款 SILworX 1kg
F3 DIO 20/8 021 SILworX (-20℃) -20~+60℃ 防护涂层 SILworX 1.2kg
F3 DIO 20/8 023 SILworX -25~+70℃ 耐盐雾 SILworX 1.2kg
F3 DIO 20/8 024 SILworX -25~+70℃（T1 级） 抗振抗冲击 SILworX 1kg

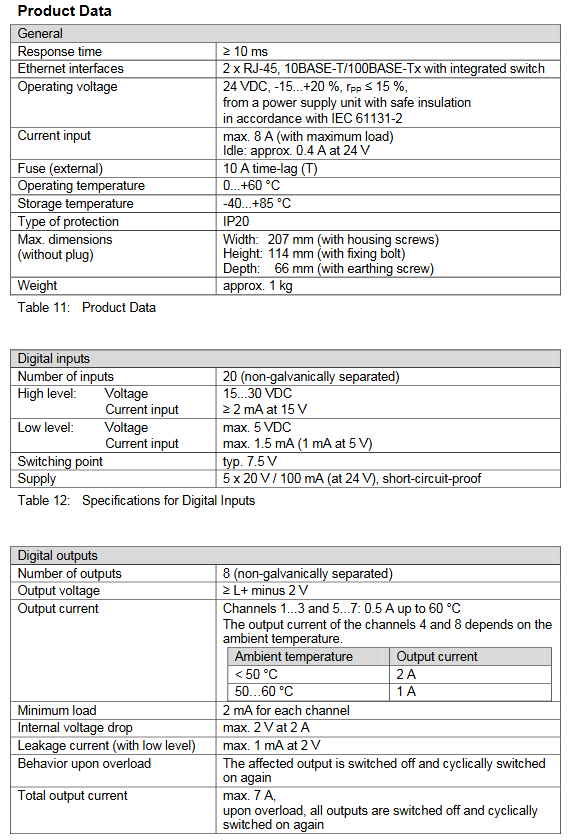

核心硬件配置与性能参数
1. I/O 接口规格
接口类型 数量 关键参数 接线说明
数字输入 20 路 高电平 15~30VDC，低电平≤5VDC，最大电流 1.5mA 分 5 组供电（每组 4 路），LS + 为传感器供电（20V/100mA，短路保护）
数字输出 8 路 1~3/5~7 通道：0.5A（≤60℃）；4/8 通道：2A（≤50℃）/1A（50~60℃） 分 2 组接地，总输出电流最大 7A，过载自动关断后循环重启
2. 通信与电气参数
类别 规格 详情
通信接口 2×RJ-45 10BASE-T/100BASE-Tx，支持自动协商、自动交叉
通信协议 safeethernet（安全相关）、SNTP（时间同步） UDP 端口：8000（编程工具）、8001（ELOP II 配置）、8004（SILworX 配置）、6010（safeethernet）、123（SNTP）
供电参数 24VDC 电压范围 - 15%~+20%，纹波≤15%，输入电流最大 8A（满负载），空载约 0.4A
保护配置 外部熔断器 10A 延时熔断器（T 型）
3. 物理与环境参数
项目 规格
尺寸（无插头） 宽度 207mm× 高度 114mm× 深度 66mm
防护等级 IP20
存储温度 -40~+85℃
海拔 <2000m
污染等级 II 级（IEC/EN 61131-2）
核心安全功能与故障处理
1. 安全特性
安全等级认证：SIL 3（IEC 61508/61511/62061）、Cat.4/PL e（EN ISO 13849-1）、SIL 4（EN 50126/50128/50129），支持 Zone 2 危险区域安装（ATEX 认证）。
线路控制：可配置短路 / 断路检测（SC/OC），通过 DO 通道脉冲信号与 DI 通道联动，适配 Cat.4 级急停输入。
故障安全关断：
输入故障：检测到故障时，输入信号按 “失电跳闸” 原则处理为低电平，激活 FAULT LED。
输出故障：单个通道故障时，该通道切至失电安全状态；设备故障时，所有输出关断，激活 FAULT LED。
2. LED 指示灯功能
LED 类型 名称 状态 含义
供电 LED 24VDC（绿） 亮 / 灭 24VDC 供电正常 / 无供电
系统 LED RUN（绿） 亮 / 闪烁 / 灭 正常运行 / 停机 / 非运行状态
系统 LED ERROR（红） 亮 / 闪烁 / 灭 错误停机 / OS 故障 / 无故障
系统 LED FAULT（黄） 亮 / 闪烁 / 灭 配置无效 / OS 下载故障 / I/O 故障 / 无故障
通信 LED 绿色（RJ-45） 亮 / 闪烁 / 灭 全双工 / 冲突 / 半双工无冲突
通信 LED 黄色（RJ-45） 亮 / 闪烁 / 灭 连接有效 / 接口活动 / 无连接
I/O LED DI 1~20（黄） 亮 / 灭 输入激活（通电）/ 输入未激活（断电）
I/O LED DO 1~8（黄） 亮 / 灭 输出激活（通电）/ 输出未激活（断电）
安装与配置流程
1. 安装要求
机械安装：35mm DIN 导轨安装，信号线缆与动力线缆分离布线，避免干扰。
Zone 2 安装特殊要求：需安装在 IP54 防护等级外壳（EN 60529），外壳需标注 “仅允许断电操作”；外壳需有效散热（模块功耗 9~25W）；供电需为 PELV/SELV 安全低电压。

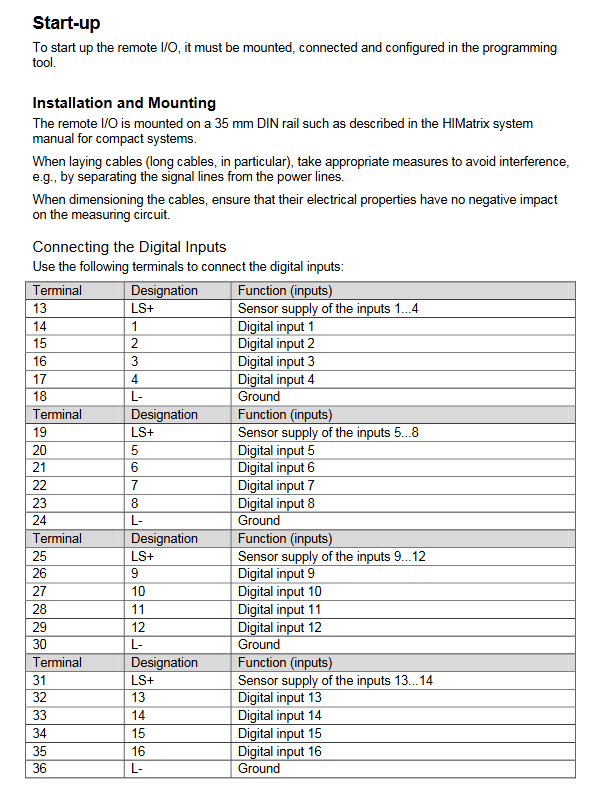

接线规范：
输入接线：5 组独立 LS + 供电（对应 DI 1~4/5~8/9~12/13~16/17~20），每组对应 L - 接地。
输出接线：2 组独立 L - 接地（对应 DO 1~4/5~8），负载连接需采用 2 极接线，电感负载建议并联保护二极管。
2. 配置流程
编程工具 配置入口 核心操作
SILworX 硬件编辑器 1. 模块识别（CPU/DI 20/DO 8）；2. 分配全局变量；3. 配置输入脉冲通道、延迟时间等参数
ELOP II Factory 信号编辑器 1. 定义系统信号；2. 分配 I/O 通道信号；3. 配置脉冲输出数量、脉冲插槽等
3. 复位操作
仅无防护涂层型号配备复位键（壳体左侧 5cm 处圆孔），需用绝缘引脚操作。
复位流程：按住复位键→重启模块→保持 20 秒→释放，复位后 IP 地址（默认 192.168.0.99）和系统 ID 恢复默认，仅管理员账户激活（空密码）。
维护与处置
维护要求：正常运行无需常规维护，故障时需更换同型号或 HIMA 认可替代模块；每 10 年需执行验证测试（参考安全手册 HI 800 023 E）；操作系统可通过编程工具升级（需模块处于 STOP 状态）。
运输与存储：需用原包装运输存储，避免静电和机械损坏。
处置流程：断电→拆除电源 / 信号 / Ethernet 线缆→生态化回收（可与 HIMA 签订处置协议）。
