HIMA F 8650X 中央模块
时间: 2026-02-26浏览次数：
HIMA F 8650X 中央模块
HIMA F 8650X 中央模块
产品核心定位与适配范围
项目 详情
产品名称 F 8650X 中央模块
适配系统 HIMA PES H51q-MS、H51q-HS、H51q-HRS
安全等级 SIL 3（依据 IEC 61508 标准）
核心用途 工业安全控制场景核心运算与通信模块
硬件配置与性能参数
1. 处理器与存储
表格
组件 规格 关键说明
处理器 双 INTEL 386EX，32 位 时钟同步设计，保障安全冗余
时钟频率 25 MHz 稳定支撑安全控制运算
操作系统存储 Flash-EPROM 1 MB 存储系统运行核心程序
用户程序存储 Flash-EPROM 1 MB 存储自定义控制程序（利用率依赖 OS 版本）
数据存储 SRAM 1 MB 临时存储运行数据
2. 接口与电气特性
表格
接口类型 规格 引脚配置（9-pole）
串行接口 2 个 RS 485，带电气隔离 3 脚（RxD/TxD-A）、8 脚（RxD/TxD-B）、5 脚（DGND）
看门狗输出 24 V DC，最大 500 mA 短路保护设计，故障时安全关断
工作功耗 5 V DC / 2 A 稳定供电需求
辅助电源 5 V VP（引脚 6）、5 V RP（引脚 2，二极管 decoupled） 接口供电支持
3. 物理与环境参数
物理结构：双欧洲标准 PCB，含 1 块诊断显示专用 PCB
空间需求：8 SU（欧洲标准安装单位）
缓冲电池：型号 CR 2477N（HIMA 零件号 44 0000018），寿命：25℃下 1000 天、60℃下 200 天，建议最长 6 年更换
关键配置方式
1. 总线站地址设置（通过开关 S1-1~7）
基础设置：S1-1~5 用于设置 1-31 号地址
扩展设置：结合 S1-6~7 可扩展至 1-99 号地址（需 OS 版本≥BS41q/51q V7.0-8）
开关逻辑：白色开关 OFF = 位设置，ON = 位未设置
网络限制：通信伙伴最多 64 个
2. 传输速率设置（通过开关 S1-8）
表格
开关状态 传输速率
S1-8 ON 9600 bps
S1-8 OFF 57600 bps
功能特性与操作
1. 诊断与故障处理
诊断显示：4 位字母数字矩阵显示，支持选择查看各类信息
故障指示：2 个 LED 分别提示中央模块（CPU）和可测试 I/O 模块（IO）故障
操作按键：2 个拨动开关用于查询详细故障信息；ACK 键用于重置故障指示，故障停机时等效于系统重启
故障安全：内置故障安全看门狗，确保故障时触发安全关断

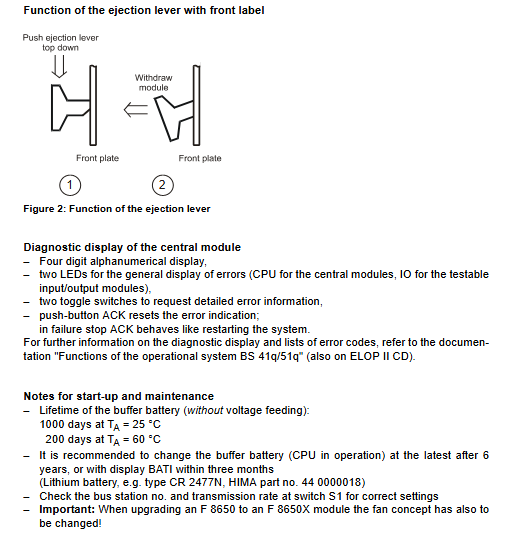

2. 安装与插拔操作
拆卸步骤：完全松开固定螺丝→向下按压前标签处 ejection lever→向上快速拔出模块（避免触发错误信号）
安装步骤：将模块置于端子块→快速向内按压至底部（避免触发错误信号）
3. 特殊功能（需对应 OS 版本）
自学习功能：OS≥BS41q/51q V7.0-8（05.31）支持
ELOP II TCP：支持连接 PADT 及 Ethernet 网络通信伙伴（如 safeethernet、Modbus TCP），需配合 F 8627X 通信模块
通信路径：中央模块→背板总线→F 8627X→Ethernet 网络
维护与注意事项
电池维护：当显示 “BATI” 提示时，需 3 个月内更换；无提示时建议最长 6 年更换
配置检查：启动前需确认 S1 开关的总线站地址和传输速率设置正确
升级注意：从 F 8650 升级至 F 8650X 时，需同步更改风扇设计
