HITACHI LH1 系列通用矢量型变频器
时间: 2026-02-26浏览次数：
HITACHI LH1 系列通用矢量型变频器
HITACHI LH1 系列通用矢量型变频器
产品概述
产品名称：日立 LH1 系列通用矢量型变频器
核心定位：继承日立变频器技术优势，主打 “流畅稳定、低碳高效、柔性多样、简单易用” 四大特点，适配一般工业场景及多行业专用需求
适配电机：兼容异步电机（IM）和永磁同步电机（PM），实现统一管理，降低库存成本
额定规格：400V 电压级，适用电机功率 5.5kW~355kW，对应型号如 LH1-055HFC（5.5kW）、LH1-3550HFC（355kW）
核心优势与功能特性
1. 四大核心优势
优势类型 关键特性 应用价值
流畅稳定（驱动性） 低电压穿越（瞬停无视）、过流 / 过压抑制、防风车启动、后励磁停车 电网 / 负载扰动下连续运行，大惯性负载可靠启停
低碳高效（节能性） PM 电机兼容、节能运行模式、寻 U 算法、590Hz 高频运行 发挥电机节能潜力，适配精密加工高速需求
柔性多样（灵活性） 4 路独立 PID、EzSQ 可编程、多反馈集控、灵活安装方式 满足复杂过程控制，适配不同安装场景
简单易用（便利性） 模拟量自由切换、卡带式选件、3 种操作器、IoT 适配 简化配线与调试，支持远程控制与信息共享
2. 核心功能详解
抗扰动功能：
低电压穿越：电源瞬间跌落 / 中断时，利用电机惯性能量维持连续运行，电源恢复后自动复位
过流 / 过压抑制：急加速 / 减速及冲击负载下，自动优化速度，避免跳闸
防风车启动 + 后励磁停车：解决风机等大惯性负载 “风车现象”，实现快速定位停车
节能功能：
寻 U 算法：自动追踪异步电机节能工作点，轻 / 中 / 重负载均保持高效
高频运行：0~590Hz 宽频率范围，无传感器矢量控制下支持 590Hz 高速运行
控制功能：
4 路独立 PID：支持串级控制、防水锤软起动、增压式休眠 / 唤醒，适配空调、水泵等场景
EzSQ 可编程：5 个并行任务，单个任务 1024 步，最大 7680 字节容量，支持 USB/Ethernet 下载
主辅指令运算：主辅频率指令可实现加 / 减 / 乘运算，适配辅助频率给定需求
安全与保护功能：
强制运行（火灾模式）：紧急情况下强制驱动通风机 / 水泵，故障时自动切换旁路运行
全面保护：涵盖过流（E001）、过压（E007）、过载（E005/E039）、缺相（E024/E034）、接地故障（E014）等 40 余种故障保护
产品规格参数
1. 电气核心规格
项目 参数详情
输出频率范围 0.00~590.00Hz
频率精度 数字指令 ±0.01%，模拟指令 ±0.2%（25±10℃）
频率分辨率 数字设定 0.01Hz，模拟设定最高频率 / 4000
控制方式 V/F 控制（恒转矩 / 降转矩 / 自由）、无传感器矢量控制
加减速时间 0.00~3600.00s，支持直线 / S 型 / U 型等 5 种曲线
过载能力 120% 额定电流 / 60s，150% 额定电流 / 3s
通信接口 标配 RS-485（Modbus-RTU），最大速率 115.2kbps
2. 环境与物理规格
环境温度：运行 - 10~50℃（45℃以上需降容），存储 - 20~65℃
湿度：20~90% RH（无结露）
振动：300HFC 及以下 0.6G（10~55Hz），370HFC 及以上 0.3G（10~55Hz）
防护等级：IP00
安装方式：L 型支架，支持穿墙安装、散热器外置安装
配置与选件
1. 操作器选型
操作器类型 特点 功能
数字操作器（MOP） 基础款，简洁易用 上下左右键设定参数，基本状态监视
带电位器数字操作器（MOP (VR)） 集成电位器 直接调节频率，无需额外配件
多功能液晶操作器（VOP） 真彩显示，多语言 参数拷贝、实时时钟、复杂状态监视
2. 关键选件
选件类型 代表产品 功能
制动相关 制动电阻、再生制动单元（BRD） 提升制动力矩，适配大惯性负载
抗干扰类 输入 / 输出电抗器、噪声滤波器 抑制高次谐波，降低电磁干扰
通信类 Ethernet/EtherCAT/PROFINET 选件卡 扩展通信协议，适配工业网络
反馈类 编码器反馈选件 实现高精度速度 / 位置控制

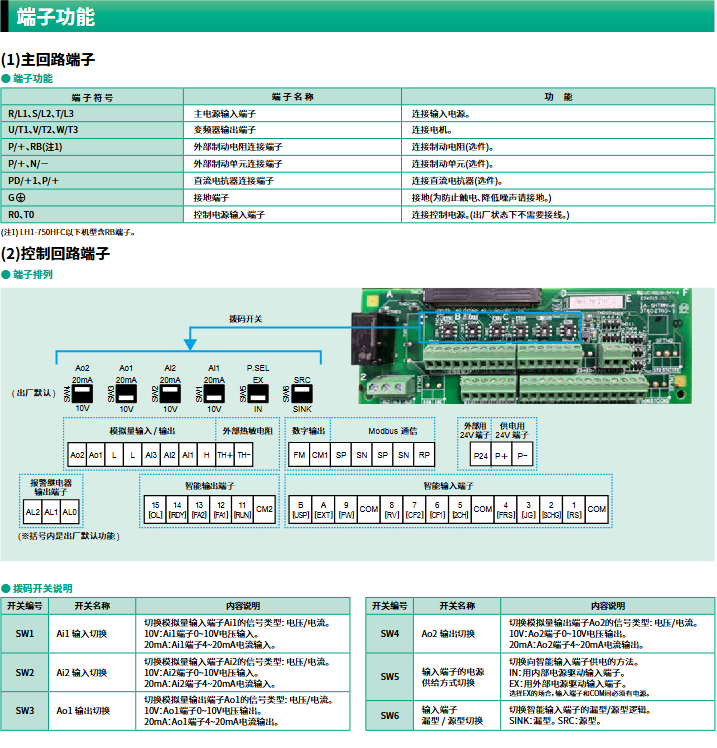

接线与端子功能
主回路端子：
输入：R/L1、S/L2、T/L3（三相 380~460V）
输出：U/T1、V/T2、W/T3（连接电机）
制动：P/+、RB（制动电阻），P/+、N/-（制动单元）
接地：G（C 种接地，防触电、降噪声）
控制回路端子：
模拟量输入：Ai1/Ai2（0~10V/4~20mA 可切换）、Ai3（-10~+10V）
模拟量输出：Ao1/Ao2（0~10V/4~20mA 可切换）
数字输入 / 输出：15 路智能输入、5 路智能输出、1 组继电器输出
通信端子：SP/SN（RS-485），支持终端电阻（120Ω）
正确操作与注意事项
安装要求：避免高温、高湿、粉尘环境，周围预留散热空间，海拔 1000 米以下使用（超 1000 米每升高 100 米降容 1%）
接线规范：
动力线：根据机型选择 3.5~400mm² 线缆，配线长度超 100 米需加电抗器
控制线：使用 0.75mm² 屏蔽线，长度不超过 20 米
接地：必须可靠接地，接地电阻符合规范
运行注意：
高频运行（>60Hz）前需确认电机允许转速
一台变频器驱动多台电机时，每台电机需独立配置热继电器
避免用主回路电磁接触器控制变频器启停，需通过操作器或控制端子操作
