HITACHI变频器Cs-H100 系列
时间: 2026-02-25浏览次数：
HITACHI变频器Cs-H100 系列
HITACHI变频器Cs-H100 系列
安装与配线
1. 安装要求
环境条件：
温度：-10~50℃（40~50℃需降额使用）；湿度：≤95% RH（无凝露）
海拔：≤1000m（超 1000m 每升高 100m 降额 1%，最高 2000m）
避免：阳光直射、粉尘、腐蚀性气体、振动（≤0.6g）

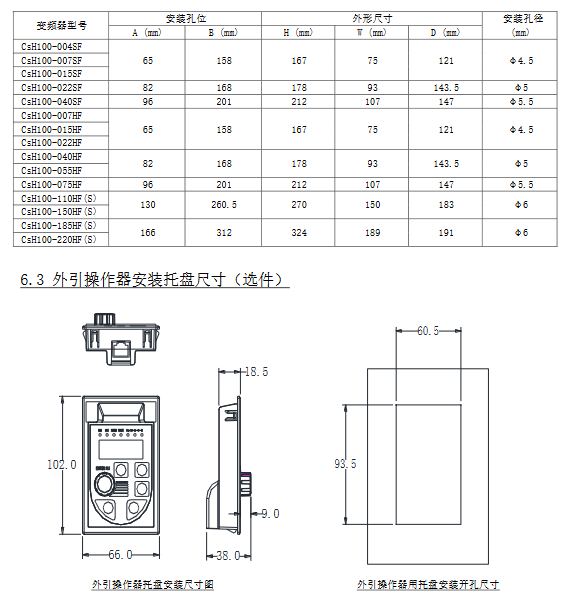

安装规范：
方式：垂直安装在不可燃金属壁面，固定螺钉承受本体重量
空间：上下左右各预留≥10cm 散热空间，多层安装需加隔热导流板
控制柜内：合理布局换气扇，避免热风循环
2. 配线规范
主回路端子说明
| 端子记号 | 功能 | 接线要求 |
| R/S/T（三相）/L/N（单相） | 电源输入 | 三相 380V 或单相 220V，需配漏电断路器 |
| U/V/W | 电机输出 | 连接三相电机，配线长度超 100m 需加输出电抗器 |
| P (+)/PB | 制动电阻连接 | 按机型选最小阻值（13.6~300Ω），配线≤5m |
| G | 接地 | 独立接地，线径≥动力线 |
控制回路端子：
7.5kW 及以下：5 路 DI、1 路 AI、1 路 AO、1 组继电器输出
11kW 及以上：6 路 DI（含 1 路高速脉冲输入 100kHz）、2 路 AI、2 路 AO、2 组继电器输出
推荐线径与配件
| 变频器型号 | 动力线（mm²） | 控制回路线（mm²） | 接地线（mm²） | 推荐配件 |
| CsH100-004SF（0.4kW） | 2.5 | 1.5 | 1.5 | 制动电阻≥220Ω/100W |
| CsH100-110HF（11kW） | 6.0 | 1.5 | 6.0 | 输入电抗器、噪声滤波器 |
| CsH100-220HF（22kW） | 10 | 1.5 | 10 | 输出电抗器、制动电阻 13.6Ω/3.7kW |
运行与操作
1. 四种核心运行方式
表格
运行方式 控制来源 关键参数设定 适用场景
操作器控制 本体操作器 F0-04=0（操作器命令）、F0-06=1（预置频率） 单机调试、手动操作
端子控制 DI/AI 端子 F0-04=1（端子命令）、F0-06=2（AI1 给定） 外部开关 / 电位器控制
多段速控制 多段速端子 F0-06=4（多段速）、FC-00~FC-15 设定速度 固定速度切换（如流水线）
485 通信控制 上位机（PLC 等） F0-04=2（通信命令）、F0-06=7（通信给定） 集中控制、多设备联动
2. 关键操作流程
电机参数自整定（推荐矢量控制时执行）：
设定电机铭牌参数（F4-01~F4-06：功率、电压、电流等）；
选择自整定模式（F4-00=1 静态 / 2 旋转）；
操作器按 RUN 键启动，自整定最长 2 分钟，自动更新电机电感、电阻等参数。
跳闸复位：
故障发生后，变频器切断输出并显示故障代码；
排查原因后，按 STOP/RESET 键或通过 DI 端子（分配 “故障复位” 功能）复位；
若仍跳闸，需断电 10 分钟（确认母线电压 < 45V）后重启。
485 通信功能
1. 通信规格
项目 参数 设定方式
协议 Modbus-RTU（从站） 固定
波特率 300/600/1200~38400bps F8-00 设定（默认 9600bps）
数据格式 8 位数据位、1/2 位停止位、无 / 偶 / 奇校验 F8-01 设定（默认 8,N,1）
通信地址 0~247（0 为广播地址） F8-02 设定（默认 1）
最大连接数 247 台 操作器设定
2. 核心通信功能
寄存器读写：
读寄存器（03h）：一次最多读 12 个，如读取设定频率（地址 1001h）、输出电流（1005h）；
写寄存器（06h）：一次写 1 个，如写入正转指令（地址 2000h=0001h）、设定频率 45.00Hz（地址 9000h=1194h）。
常用寄存器地址
| 寄存器地址（hex） | 功能 | 读写属性 |
| 1001 | 设定频率（0.01Hz） | 读 |
| 1005 | 输出电流（0.1A） | 读 |
| 2000 | 控制指令（正转 / 反转 / 停机） | 写 |
| 8000 | 故障状态 | 读 |
故障处理与维护
1. 常见故障代码及对策
故障代码 故障名称 核心原因 处理对策
Err04 加速过电流 加速时间过短、电机短路、负载突变 1. 增大加速时间（F0-23）；2. 检查电机绝缘；3. 排查负载
Err09 减速过电压 减速时间过短、未接制动电阻 1. 增大减速时间（F0-24）；2. 配置制动电阻；3. 启用过励磁制动
Err14 电机过载 负载过大、过载保护增益不当 1. 减轻负载；2. 调整 F9-01（过载保护增益）；3. 检查电机散热
Err27 通信故障 接线错误、参数不匹配 1. 检查 485+/485 - 接线；2. 确认波特率 / 地址一致；3. 加终端电阻（120Ω）
2. 维护保养
日常保养：
检查：电机声音 / 振动、风扇运行、环境温度；
清洁：清除变频器表面积尘、风扇油污。
定期检查（建议每 6 个月）：
紧固接线端子、检查风道通畅性、测试主回路绝缘（500V 兆欧表）。
寿命部件更换：
冷却风扇：2~3 年（出现异响 / 停转时更换）；
电解电容：4~5 年（出现漏液 / 鼓包时更换）。
产品规格与核心功能
1. 核心电气规格
项目 规格参数
适配电机功率 0.4kW~22kW（SF 单相机型）、0.75kW~22kW（HF 三相机型）
输入电压 单相 220V（-15%~+10%）、三相 380V（-15%~+10%）
输出频率范围 0~590Hz（分辨率 0.01Hz）
额定过载能力 150% 额定电流 / 60s，180% 额定电流 / 6s
控制方式 V/F 控制（恒转矩 / 降转矩）、无速度传感器矢量控制
启动转矩 异步电机矢量控制：180%@0.5Hz
2. 核心应用功能
基础功能：多段速（16 段）、S 型加减速、正反转死区、频率跳跃（避共振）；
进阶功能：PID 控制（闭环调节）、摆频控制（纺织卷绕）、简易 PLC（16 段程序）、主从控制、休眠唤醒；
保护功能：46 种保护（过流、过压、欠压、过载、缺相、对地短路等），支持故障自动复位（最多 20 次）。
参数设定体系
参数组分类（共 8 组）：
F0~FF：基本功能（控制方式、运行指令源、加减速时间）；
H0~H3：第二电机参数（独立设定两组电机参数）；
L0~L6：增强功能（主从控制、抱闸控制、休眠功能）；
U0~U1：监控参数（故障记录、运行状态监视）。
参数操作优化：
支持 3 种菜单模式（基本 / 用户定制 / 初始值变更）；
用户可定制 31 个常用参数（L1 组），支持密码锁定（F7-49）。
