MOTOROLA MVME2400 系列 VME 处理器模块
时间: 2026-02-09浏览次数：
MOTOROLA MVME2400 系列 VME 处理器模块
MOTOROLA MVME2400 系列 VME 处理器模块
MVME2400 系列是摩托罗拉推出的基于 PowerPC 750 32 位处理器的 VME 总线处理器模块，核心配置涵盖233/350/450 MHz 主频选项、32KB/32KB L1 缓存 + 1MB L2 缓存、32MB-512MB ECC SDRAM 主存、1MB 固件 Flash+8MB 用户 Flash 及8KB 带电池备份的 NVRAM/RTC；搭载双 IEEE P1386.1 合规 PMC 扩展槽、10/100Mb/s 以太网接口、1 个异步串口，支持 VME64 总线规范（A16-A32 地址、D08-D64 数据），集成 4 个 32 位定时器、1 个 16 位定时器及 1 个看门狗定时器，具备低功耗、高可靠性特性（MTBF 均值 190,509 小时），适用于多种工业嵌入式应用，支持灵活的 PMC 模块定制扩展。
产品核心定位与架构
产品定位：MVME2400 系列是基于摩托罗拉PowerPlus II 架构的 VME 总线处理器模块，专为工业嵌入式应用设计，以低功耗、高可靠性和灵活扩展性为核心优势，支持通过 PMC 模块快速定制适配不同行业需求。
核心架构：采用处理器 / 内存总线与 PCI 总线解耦设计，集成 PCI-to-VME 桥接（Tundra Universe 2.0 控制器）和 PCI-to-ISA 桥接（W83C553），本地总线支持 100MHz 操作，兼容 SDRAM 技术，最大化 PowerPC 处理器性能发挥。

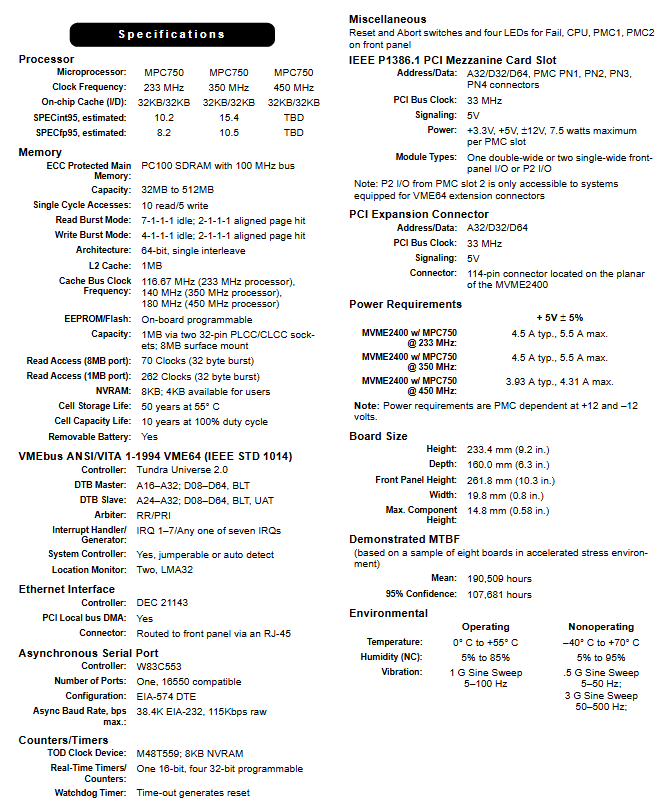

硬件核心规格详解
（1）处理器与缓存
表格
参数 配置详情
处理器型号 PowerPC 750（32 位）
主频选项 233 MHz、350 MHz、450 MHz
一级缓存（I/D） 32KB / 32KB
二级缓存 1MB 后端缓存（Backside L2 Cache）
L2 缓存总线频率 233MHz 处理器：116.67MHz；350MHz 处理器：140MHz；450MHz 处理器：180MHz
性能指标（估算） 233MHz：SPECint95 10.2、SPECfp95 8.2；350MHz：SPECint95 15.4、SPECfp95 10.5；450MHz：TBD
（2）存储系统
表格
存储类型 配置参数
主存（SDRAM） 容量：32MB-512MB；类型：PC100 ECC SDRAM；总线频率：100MHz；架构：64 位单交错
访问性能 单周期读取：10 周期；单周期写入：5 周期；读取突发（空闲）：7-1-1-1；读取突发（对齐页命中）：2-1-1-1；写入突发（空闲）：4-1-1-1；写入突发（对齐页命中）：2-1-1-1
Flash 内存 固件 Flash：1MB（2 个 32 针 PLCC/CLCC 插槽）；用户 Flash：8MB（表面贴装）
Flash 访问性能 8MB 端口：32 字节突发读取 70 周期；1MB 端口：32 字节突发读取 262 周期
NVRAM/RTC 容量：8KB（4KB 用户可用）；器件：M48T559；电池：可更换 SNAPHAT 电池；存储寿命：55℃下 50 年；工作寿命：100% 占空比下 10 年
（3）时钟与定时器
实时时钟（TOD）：集成于 M48T559 NVRAM 器件，支持时间戳记录
定时器配置：4 个 32 位可编程定时器（灵活计时 / 计数）、1 个 16 位定时器
看门狗定时器：可编程超时时间，超时后触发系统复位
（4）电源与物理特性
表格
类别 具体参数
电源输入 5V±5%，±12V 需求依赖 PMC 模块
电流规格 233MHz/350MHz：典型 4.5A，最大 5.5A；450MHz：典型 3.93A，最大 4.31A
物理尺寸 高度：233.4mm（9.2in）；深度：160.0mm（6.3in）；宽度：261.8mm（10.3in）；厚度：19.8mm（0.8in）/14.8mm（0.58in）
环境适应性 工作温度：0°C-55°C；非工作温度：-40°C-70°C；工作湿度：5%-85%（非凝露）；非工作湿度：5%-95%（非凝露）；振动（工作）：1G 正弦扫描 5-100Hz；振动（非工作）：0.5G 正弦扫描 5-50Hz、3G 正弦扫描 50-500Hz
接口与扩展能力
（1）总线接口
表格
总线类型 核心参数
VMEbus 控制器：Tundra Universe 2.0；主设备（DTB Master）：A16-A32 地址，D08-D64 数据，支持块传输（BLT）；从设备（DTB Slave）：A24-A32 地址，D08-D64 数据，支持 BLT、UAT；仲裁方式：RR（轮询）/PRI（优先级）；中断：7 级中断处理 / 生成；系统控制器：支持跳线或自动检测；位置监控：2 个 32 位 LMA
PCI 总线 本地总线频率：33MHz；信号电平：5V；扩展连接器：114 针，支持 A32/D32/D64
（2）通信接口
以太网接口：10/100Mb/s 速率，DEC 21143 控制器，支持 PCI 本地总线 DMA，RJ-45 前置连接器
异步串口：1 个，16550 兼容，EIA-574 DTE 配置；最大波特率：EIA-232 协议下 38.4Kbps，原始模式下 115Kbps
（3）扩展槽
PMC 扩展槽：2 个，符合 IEEE P1386.1 标准；支持前端面板 I/O 和 P2 I/O；单槽最大功耗 7.5W；支持 + 3.3V、+5V、±12V 供电；可安装 2 个单宽 PMC 或 1 个双宽 PMC；P2 I/O 仅 VME64 扩展连接器系统可访问（仅槽 2）
PCI 扩展：114 针 PCI 扩展连接器，支持进一步扩展 PCI 设备
软件与合规特性
软件支持：兼容多种实时操作系统及内核，提供板级支持包（BSP），配套 PPCBug 调试固件及诊断工具。
安全与 EMC 合规：
安全规范：PCB 阻燃等级 UL 94V-0
EMC 合规：美国 FCC Part 15 Subpart B Class A；加拿大 ICES-003 Class A；欧洲 CE 标志（EN55022 Class B 发射、EN50082-1 抗扰度）
主要型号（450MHz 主频系列）
型号 配置详情
MVME2400-0323 32MB ECC SDRAM，1101 配置
MVME2400-0331 64MB ECC SDRAM，Scanbe 配置
MVME2400-0333 64MB ECC SDRAM，1101 配置
MVME2400-0341 128MB ECC SDRAM，Scanbe 配置
MVME2400-0343 128MB ECC SDRAM，1101 配置
MVME2400-0351 256MB ECC SDRAM，Scanbe 配置
MVME2400-0353 256MB ECC SDRAM，1101 配置
MVME2400-0361 512MB ECC SDRAM，Scanbe 配置
MVME2400-0363 512MB ECC SDRAM，1101 配置
