Reliance Electric DCS 5000 Enhanced BASIC编程语言
时间: 2026-02-05浏览次数：
Reliance Electric DCS 5000 Enhanced BASIC编程语言
Reliance Electric DCS 5000 Enhanced BASIC编程语言
Reliance Electric DCS 5000 Enhanced BASIC 是一款适配工业实时控制场景的编程语言，基于标准 BASIC 扩展，支持5 类变量类型（单精度整数 / 双精度整数 / 实数 / 布尔值 / 字符串）、多任务并发执行、硬件 / 软件事件同步及多协议 I/O 通信（Modbus/Allen-Bradley 等），提供算术 / 字符串 / 位操作等 34 类内置函数，需通过配置任务定义全局变量与 I/O 映射，应用任务实现控制逻辑，配套完善的错误处理机制与版本兼容性说明，核心用于 DCS 5000 系统的工业设备控制与数据处理。
语言基础特性
程序结构规范
行格式：必须以 1-32767 的唯一行号开头，语句以回车（[CR]）结束
多语句行：用反斜杠（\）或冒号（:）分隔多个语句，仅 1 个行号
多行语句：以 & 结尾换行，后续行建议缩进提升可读性
注释方式：REM（编译时丢弃）、!（随程序下载，支持多行）
变量体系| 变量类型 | 标识后缀 | 取值范围 | 核心特点 |
| 单精度整数 | % | -32768~+32767 | 16 位存储，小数自动截断 |
| 双精度整数 | ! | -2147483648~+2147483647 | 32 位存储，内部计算默认双精度 |
| 实数 | 无 | ±5.42×10⁻²⁰~±9.22×10¹⁸ | 8 位有效数字，支持指数表示（**） |
| 布尔值 | @ | TRUE (1)/FALSE (0) | 变量名最长 7 字符（PC 任务限制） |
| 字符串 | $ | 最长 31 字符（变量）/132 字符（表达式） | 支持拼接（+）、截取等操作 |
| 数组 | 无 | 最多 4 维，下标 0~32767 | 字符串数组元素固定 32 字节 / 个 |
任务与变量定义
任务分类与职责
配置任务：唯一全局配置，定义 TASK（任务类型 / 优先级 / 插槽）、COMMON/NVMEMDEF（全局变量）、IODEF 等 I/O 映射，需优先加载
应用任务：实现具体控制逻辑，通过 LOCAL 定义本地变量（含数组、可调变量），COMMON 引用全局变量
可调变量配置
格式：LOCAL 变量名 [CURRENT = 初始值，HI = 最大值，LOW = 最小值，STEP = 步长]
限制：仅可读，不能作为赋值语句左值，用于运行时可调参数
I/O 定义语句| 语句 | 用途 | 关键参数 |
| IODEF | 本地 /foreign I/O | ADDRESS = 十六进制地址，SLOT = 插槽号 |
| NETDEF | 网络 chassis I/O | DROP = 从站号，REGISTER = 寄存器号 |
| RIODEF | 远程 I/O | MASTER_SLOT = 主站插槽，DROP = 远程 chassis 号 |
| MODDEF | Modbus I/O | REGISTER=30001-31024（整数）、1-4096（布尔） |
| ABDEF | Allen-Bradley I/O | FILE=B0/B1（二进制）、N0/N1（整数） |
核心语句功能
控制流语句
跳转语句：GOTO（直接跳转）、GOSUB/RETURN（子程序调用）、ON GOTO/ON GOSUB（条件跳转）
条件语句：IF-THEN（支持布尔 / 关系表达式，可跳转或执行多语句）
循环语句：FOR-NEXT（支持 STEP 步长，嵌套无层数限制，禁止跳转进入循环）
多任务与实时语句
事件同步：EVENT（定义硬件 / 软件事件）、SET（触发事件）、WAIT ON（等待事件）
任务通信：OPEN CHANNEL（创建任务间通道）、PRINT#/INPUT#（通道数据传输）
实时控制：DELAY n TICKS/SECONDS（延时，1TICK=5.5ms）、START EVERY（周期执行）

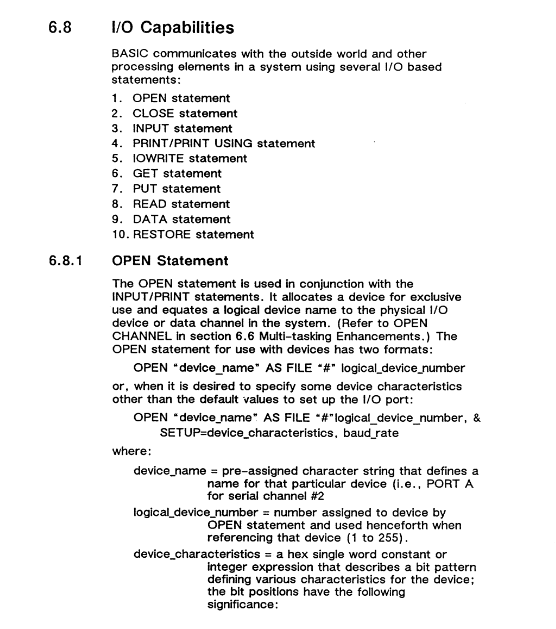

I/O 操作语句
设备 I/O：OPEN "PORTA/PORTB"（串口配置）、PRINT/INPUT（数据读写）、GET/PUT（单字符操作）
Foreign I/O：IOWRITE (选项，数据，地址)、IOREAD%(选项，地址)，支持字节 / 双字节 / 字操作
数据块：READ/DATA（预定义数据读取）、RESTORE（重置数据指针）
内置函数分类
数学函数：SIN/COS/TAN（三角函数，弧度）、LN/EXP（对数 / 指数）、SQRT（平方根，禁止负数）、ABS（绝对值）

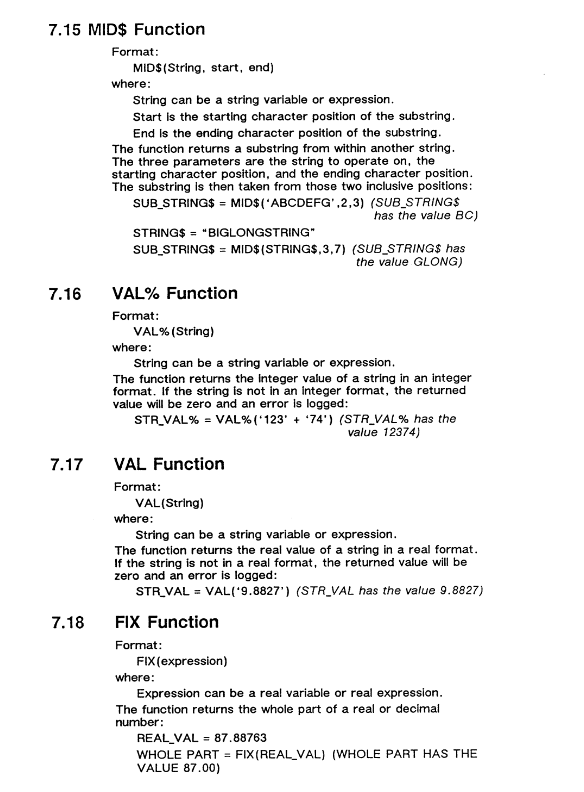

字符串函数：CHR/RIGHT
/MID
（字符串截取）、LEN%（长度）、STR$/VAL/VAL%（数值 - 字符串转换）
位操作函数：BIT_SET@/BIT_CLR@（位检测）、BIT_MODIFY@（位修改）、SHIFTL%/SHIFTR%（逻辑移位）、ROTATEL%/ROTATER%（循环移位）
专用函数：BCD_IN%/BCD_OUT%（BCD - 十进制转换）、BLOCK_MOVE@（数据块传输，支持 32767 个寄存器）、GATEWAY_CMD_OK@（网关通信）
错误处理与兼容性
错误类型与处理
错误码：编译错误（356-561）、运行时错误（756-895）、致命错误（31、40-4F）
处理机制：ON ERROR GOTO 行号（定义错误处理程序）、RESUME（恢复执行）
预定义变量：ERR%（错误码）、ERL%（错误行号）、_PROMPT@（控制 INPUT 提示）
版本兼容性差异
V2→V3：新增 TASK 语句必填、保留字不可作变量名、新增 ERR% 等预定义变量
V3→V4：新增 ABDEF 语句、支持硬件事件超时禁用（TIMEOUT=DISABLED）
