COTEK SD Series纯正弦波逆变器
时间: 2026-02-05浏览次数：
COTEK SD Series 纯正弦波逆变器
COTEK SD Series 纯正弦波逆变器
COTEK SD 系列（SD1500/2500/3500）纯正弦波逆变器 是支持N+1 并联冗余和三相输出的多功能电源转换设备，输入电压涵盖 12/24/48VDC，输出 100-240VAC 纯正弦波（THD<3%），额定功率 1500-3500VA，具备ATS 自动切换（可选 STS 模块，切换时间 < 4ms）、多重保护（过压 / 欠压 / 短路 / 过载等）、远程控制（RS-232/CAN 总线）及节能模式，适用于房车、船舶、应急设备、工业机械等场景，安装需遵循严格安全规范，支持多台并联扩展功率或组成三相系统。
产品基础参数
规格项 SD1500 SD2500 SD3500 备注
额定功率 1500VA 2500VA 3500VA 40℃后降容（参考降容曲线）
峰值功率（0.2 秒） >2400VA >4000VA >6000VA -
输入电压 12/24/48VDC 12/24/48VDC 12/24/48VDC 电压范围 10.0-16.0/20.0-32.0/40.0-64.0VDC
输出电压 100-120/200-240VAC±3% 100-120/200-240VAC±3% 100-120/200-240VAC±3% DIP 开关可选
输出频率 50/60Hz±0.1% 50/60Hz±0.1% 50/60Hz±0.1% DIP 开关切换
总谐波失真（THD） <3%（线性负载） <3%（线性负载） <3%（线性负载） 输入电压 > 1.15 倍额定值时
最高效率 88%-90% 88%-90% 90%-91% 随型号和输入电压变化
工作温度 -20~60℃ -20~60℃ -20~60℃ 存储温度 - 40~70℃
尺寸（W×H×D） 283×128×351mm 283×128×436mm 283×128×496mm 重量 5.5/8/10kg
核心功能详解
并联扩展功能
支持最多 5 台逆变器并联，实现 N+1 冗余或功率扩展
支持拓扑：1Φ2W（最大 16 台）、1Φ3W（最大 2 台）、3Φ4W（最大 3 台）
自动主从机制：仅需配置 1 台主设备，从设备自动同步参数
并联通信：通过 CAN1/CAN2 端口（RJ-45 线缆连接），需设置绿色端子并联跳线
切换与控制功能
自动切换（ATS）：逆变器与市电切换时间 8-10ms（逆变器→市电）、16-50ms（市电→逆变器）
快速切换（STS，可选）：单台 < 4ms，N+1 / 三相系统 < 6ms
控制方式：本地开关（ON/OFF/REMOTE）、DIP 开关（电压 / 频率 / 节能模式）、远程控制（CR-6/8/10 面板）
节能模式：负载低于额定功率 4%-8% 且持续 10 秒触发，负载超阈值 2-3 倍时恢复
通信与监控
RS-232 接口：支持电源启停、参数查询（电压 / 电流 / 频率）、功能配置（OVP/UVP/ 语言等）
CAN 总线：仅用于并联模式下主从设备通信
LED 指示：绿色（电源正常 / 节能 / 旁路）、橙色（过压 / 欠压报警）、红色（过温 / 过载 / 故障）
故障记录：支持短路、过载、过温等故障提示与自恢复
安装与接线规范
安装要求
环境条件：干燥、通风（四周预留≥1 英尺空间）、无尘、远离电池（避免腐蚀性气体）
安全距离：散热风扇出风口与障碍物间距≥1 英尺，避免覆盖通风口
接地要求：使用 8AWG 线缆连接设备外壳至车辆 / 船体底盘
接线参数| 型号 | 输入电压 | 推荐线径（AWG） | 串联保险丝规格 | 最大线缆长度 |
| SD1500-112/212 | 12VDC | 0 | 250A | 1.8 米 |
| SD1500-124/224 | 24VDC | 1 | 125A | 1.8 米 |
| SD1500-148/248 | 48VDC | 4 | 90A | 1.8 米 |
| SD2500-112/212 | 12VDC | 3/0 | 350A | 1.8 米 |
| SD2500-124/224 | 24VDC | 1 | 175A | 1.8 米 |
| SD3500-112/212 | 12VDC | 4/0 | 500A | 1.8 米 |
| SD3500-124/224 | 24VDC | 0 | 250A | 1.8 米 |

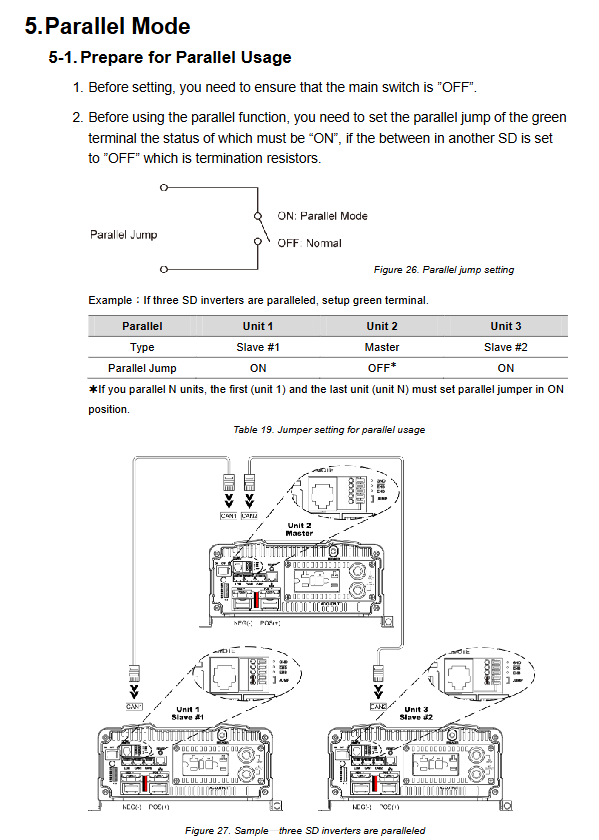

并联接线步骤
步骤 1：所有设备主开关置 OFF，设置绿色端子并联跳线（首尾设备 ON，中间 OFF）
步骤 2：通过 DIP 开关统一所有设备的输出电压、频率参数
步骤 3：用 RJ-45 线缆连接 CAN1/CAN2 端口，DC 端正负极对应连接，AC 端相线 / 中性线对应连接
步骤 4：设置主从设备 DIP 开关（S4-S7），启动后自动同步运行
保护机制与安全规范
核心保护功能| 保护类型 | 触发条件（12VDC 为例） | 动作方式 |
| 欠压保护（UVP） | 输入≤10.0VDC | 停机，电压恢复至 12.5VDC 自动重启 |
| 过压保护（OVP） | 输入≥16.0VDC | 停机，电压降至 15.0VDC 自动重启 |
| 过载保护（OLP） | 输出功率 > 110% 额定值 | 停机，需手动复位 |
| 过温保护（OTP） | 设备温度≥60℃ | 停机，温度降低后自动重启 |
| 短路保护 | 输出端短路 | 立即停机，排除故障后复位 |
| 反接保护 | 正负极接反 | 内部保险丝熔断，需更换保险丝 |
安全操作规范
电池操作：避免酸液接触、禁止吸烟 / 明火、移除金属饰品
电气安全：断电后等待 5 分钟放电、接地可靠、使用合格铜线缆
机械安全：旋转部件防护、零负载验证电机转向、避免覆盖通风口
认证标准：符合 UL 458、EN 62368-1 安全标准，FCC Class B、EN 55032 EMC 标准
应用场景
移动电源：房车、游艇、露营设备（适配 12/24VDC 电池）
应急供电：家庭、办公应急设备（电脑、打印机、照明）
工业场景：金属卤化物灯、高压钠灯、小型工业机械
特殊场景：离网太阳能系统、船舶设备、偏远地区供电
