ABB SACO16D1报警显示器应用指南
ABB SACO16D1报警显示器应用指南
引言
在现代工业自动化与过程控制系统中，可靠、及时的状态监视与异常报警是确保安全、稳定运行的关键环节。SACO16D1型报警显示器作为SPACOM变电站二次设备集成系统的核心组件之一，代表了基于微处理器技术的先进报警与监视解决方案。该设备集成了16通道的现场触点监视、可编程逻辑控制、事件序列记录及串行通信功能，适用于电厂、变电站、工业流程、船舶、海上平台及建筑技术设施等多种高可靠性要求的场合。本文基于官方技术手册《SACO16D1_EN_A》，全面解析其设计原理、功能特点、安装配置、编程方法及维护要点，旨在为工程设计、系统集成与运维人员提供深入且实用的技术参考。
产品概述与核心架构
SACO16D1是一款高度集成且功能齐全的紧凑型报警显示器，其设计基于模块化“欧洲卡”（Euro-card，100 mm × 160 mm）标准，确保了系统的可扩展性与维护便利性。整机主要由三个核心模块构成：
电源模块（SPGU 240A1 或 SPGU 48B2）：提供宽范围辅助电源（80–265 V AC/DC 或 18–80 V DC），并内置独立的48 V DC现场触点电压源，实现了现场回路与内部电子电路的完全电气隔离。
输入/输出模块（SWIM 2A1）：承载所有外部接线端子，包括四路辅助输出继电器。
报警显示器主模块（SWPM 3A1）：包含微处理器、存储器、显示界面及控制逻辑，是实现所有智能功能的核心。
设备采用嵌入式面板安装方式，外壳为挤压铝合金型材，配合橡胶密封垫，防护等级高达IP 54。前面板配备透明聚碳酸酯盖板，内嵌16个通道的超高亮度LED指示灯、一个四位数字显示器及功能按键。所有接线端子位于机箱背部，支持最大2.5 mm²导线连接，无需接线鼻。
核心功能与工作原理
2.1 报警通道处理
每个报警通道均可独立编程，支持七种输入信号类型：
类型0-1：常规常开（NO）或常闭（NC）触点信号，带返回功能。
类型2-4：仅上升沿、仅下降沿或上升/下降沿触发，专用于事件记录（如断路器跳闸信号）。
类型5-7：脉冲计数功能，可对触点开、闭或两者进行计数，计数容量为0–29999，最高频率3 Hz。
通道处理包含可编程的输入延迟（0.005 s至160 s）与复位延迟，有效滤除信号抖动，确保报警准确性。当信号状态变化持续超过输入延迟时间，通道即被激活，触发预设的视觉与听觉报警序列。
2.2 视觉与听觉报警指示
视觉指示：每通道配有独立LED。系统提供五种标准化的可编程报警序列（如ISA A, ISA M-1, DIN 19235等），定义了声光报警的确认、复位及返回正常的行为逻辑。
听觉报警：一个专用继电器（输出4）控制外部音响设备（喇叭、蜂鸣器等）。音响可被“消音”（Silence），而报警的视觉部分仍需“确认”（Acknowledge）和“复位”（Reset）。
首出报警指示：首个触发的报警通道编号前会显示字母“A”于四位显示器中，便于快速定位初始故障点。
2.3 事件记录功能
设备配备两级事件寄存器：
本地事件寄存器：存储最新的9个事件，可通过前面板按键逐条查询。
串行通信事件寄存器：存储带时间戳的50个最新事件，时间分辨率为5 ms。时间由上级SPA总线主站同步（通常每秒一次），支持对扰动过程的精确分析。
2.4 辅助输出与组报警闪光信号
设备提供四个辅助输出继电器：
继电器1 & 2：用户可配置的组报警闪光输出。每个报警通道产生A和B两路闪光信号，可自由编组至这两个继电器，形成灵活的组报警功能。
继电器3：内部自监视系统输出，当检测到内部故障时动作。
继电器4：音响设备控制输出。
闪光信号模式可通过编程选择，例如：
FCFR：现场触点跟随闪光。
AACR：确认动作控制闪光。
ISR：脉冲整形闪光（固定300 ms脉冲）。
2.5 通道联锁功能
每个报警通道配备三个联锁输入（类型1-3）和一个联锁输出（类型0），通过内部8条联锁线实现复杂的逻辑互锁：
类型1：仅封锁该通道的A类闪光信号。
类型2/3：封锁整个通道。区别在于联锁解除后，通道分别返回为“已确认报警”或“新报警”。
类型0：通道激活时输出联锁信号，可触发其他通道的联锁输入。
此功能允许构建多达八级的联锁逻辑，适用于存在优先顺序或互斥关系的复杂报警场景。
2.6 综合自监视系统
设备具备完善的自监视功能，持续监控：
内部逻辑电压（5 V, ±12 V）。
48 V DC现场触点电压。
微处理器程序执行（看门狗）。
串行通信链路状态。
一旦检测到故障，“FAULT”LED点亮，自监视继电器（常带电）失电释放。故障信息（如参数存储器错误、现场触点电压欠压等）可显示于屏幕并通过SPA总线上述。系统还具备“抖动”（Pumping）监视功能，可设置每分钟允许的最大报警次数，防止因触点抖动导致事件寄存器堵塞。
安装、接线与启动
3.1 机械安装
设备设计为嵌入式安装，通过两个安装支架固定。为适应不同面板厚度，可选配40 mm、80 mm或120 mm的提升框架（SPA-ZX 101/102/103）。安装时应确保面板开孔尺寸准确，并拧紧固定螺钉以保证IP 54防护等级。
3.2 电气接线
所有接线端子在机箱背部：
辅助电源（端子20-24）：注意电压范围需与所选电源模块匹配。若采用双路供电，两路电源必须电气隔离（例如使用隔离变压器）。
保护接地（端子22）：必须可靠连接。
现场触点输入（端子49-72）：连接无源干触点。
外部确认/复位（端子16-18）：可连接远程按钮。
闪光输出继电器（端子5-12）。
串行接口（端子1-3, 13-14）：采用RS-485标准，支持SPA总线协议。
重要提示：接线前务必确认电源电压规格；确保保护接地牢固；若使用双电源，其网络间必须电气隔离。
3.3 上电与操作测试
上电后，所有活动报警通道将显示为“已确认”状态。设备提供便捷的操作测试：
长按前面板“确认/复位/测试”键约1秒：所有LED（除FAULT外）点亮，显示器显示“8888”，用于视觉测试。
长按超过15秒：触发自监视继电器动作，FAULT LED点亮。
现场触点回路及外部音响设备需单独进行功能测试。

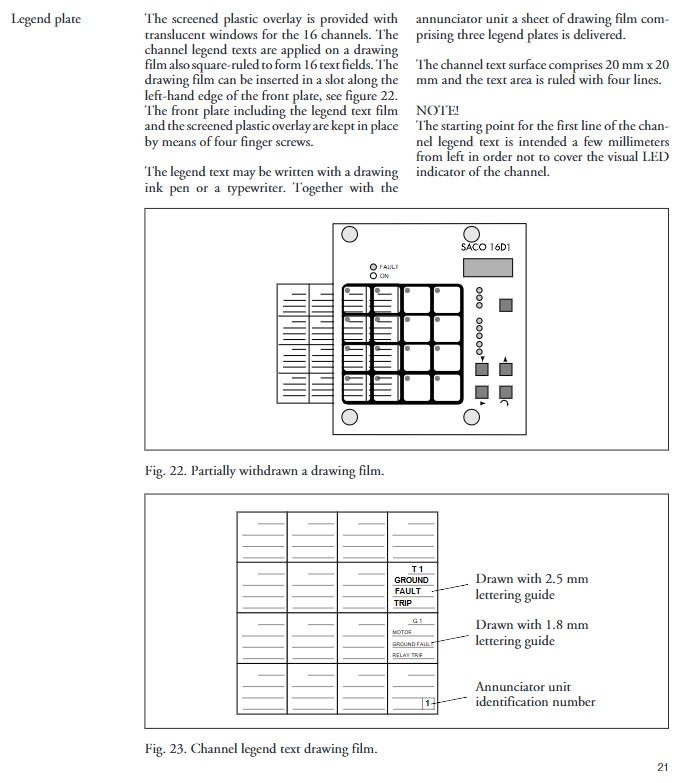

3.4 铭牌标签
设备附送绘图胶片用于制作通道铭牌。用户可使用绘图笔或打字机在20 mm × 20 mm的方格内填写通道描述文本，然后将胶片插入前面板左侧的插槽中。注意文字起始位置应稍偏左，以免遮挡通道LED指示灯。
编程与参数配置
SACO16D1的核心优势在于其高度的现场可编程性。所有参数存储于非易失性EEPROM中，可通过前面板五个按键或经由串行接口（使用如SMS 010等PC软件）进行设置。前面板PCB上的选择器插塞（S1/S2位置）可用于禁止非授权编程。

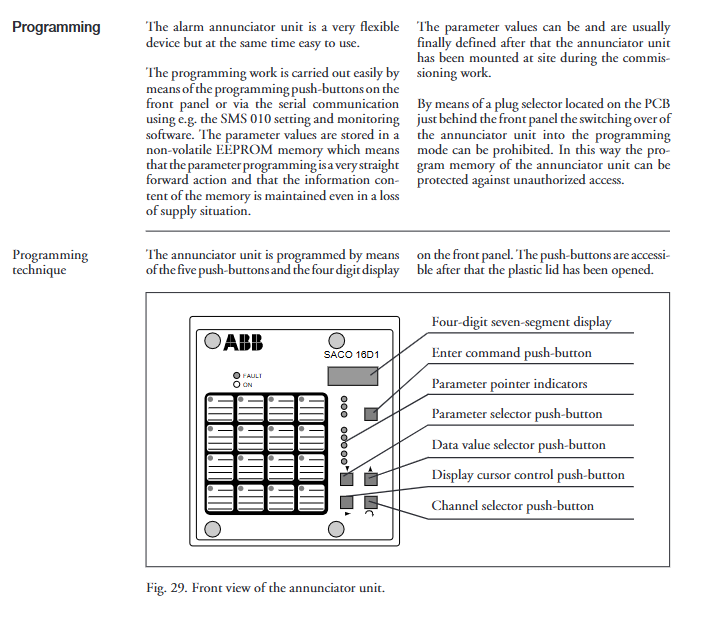

4.1 编程按键与界面
通道选择键（∩）：循环选择1-16通道。
参数选择键（↓）：在五个参数组（INPUT, GROUP, OUTPUT, INTERLOCK, MODULE）间切换。
光标控制键（→）：在四位显示器的数字间移动光标（闪烁位）。
数据值选择键（↑）：改变当前光标位的数值。
输入命令键（Reset）：将当前显示的参数值存入存储器。
4.2 主要参数配置步骤
通道相关参数（INPUT组）：
S1：输入延迟、S2：复位延迟。
S3：现场触点类型（0-7，如前所述）。
S4：通道指定指示（0=标准序列；1=标准序列+返回时音响；2=仅触点跟随指示无音响）。
S11：抖动监视（00=禁用；01-99=允许的每分钟事件数）。
组报警配置（GROUP组）：
为每个通道的A/B闪光信号指定连接至组1或组2（S5, S6）。
输出继电器模式（OUTPUT组）：
分别为组报警闪光继电器1和2选择工作模式（FCFR, AACR, ISR等）。
联锁配置（INTERLOCK组）：
为每个通道配置最多两个联锁功能，指定类型（0-3）及所属联锁线（1-8）。可参考手册中的联锁示意图进行规划。
模块相关参数（MODULE组）：
SPA总线从站地址（01-99，无总线连接时无需设置）。
报警序列类型选择（0=ISA A … 4=DIN 19235）。
串行通信端口设置：
通信速率选择（300-9600 bps）。
同步模式选择：当多个显示器互连且无上级系统时，需指定一台为同步脉冲发送器（V201=1），其余为接收器（V201=0），以实现闪光序列同步。
注意：若一分钟内无任何按键操作，设备将自动退出编程模式。进入编程模式会擦除本地9事件寄存器（但不影响串行通信的50事件寄存器）。
串行通信与系统集成
设备配备RS-485标准的串行接口，支持SPA总线协议，默认速率9600 bps。通过此接口，可实现：
信息读取：事件寄存器（带时间戳）、通道状态、参数值、脉冲计数值。
命令写入：时间同步、音响复位、报警通道确认/复位、输出继电器控制、联锁控制、参数设置、设备测试。
系统连接：可通过电气连接（距离20-30 m）或光纤模块（SPA-ZC 17/21，塑料光纤约30 m，玻璃光纤可达2 km）接入SPACOM系统。在干扰强烈的环境（如变电站）中，强烈推荐使用光纤通信。通过LON/SPA网关（SPA-ZC 100），还可接入LON总线网络。
技术数据与维护
6.1 主要技术规格
辅助电源：80–265 V AC/DC 或 18–80 V DC。
功耗：10 W（最小）/ 15 W（最大）。
现场触点电压：48 V DC（设备自供）。
绝缘耐压：各端口对机壳及相互间，2 kV AC，1分钟。
工作温度：-10 至 +55 °C。
存储温度：-40 至 +70 °C。
防护等级：IP 54（面板安装后）。
重量：约3.1 kg。
6.2 维护与维修
在规定的环境条件下，设备基本免维护。若环境恶劣，建议结合二次测试进行目视检查，关注机械损伤、氧化迹象及灰尘积聚。
发生故障时，建议由授权维修站处理。通常可通过更换插件模块排除故障。关键提示：更换报警主模块（SWPM 3A1）时，可将旧模块上的参数存储器（D17）拔下并插入新模块，从而使新模块立即继承原有配置，无需重新编程。操作电子电路时，务必采取静电放电（ESD）防护措施。
