REXROTH IndraControl VEP30.2/40.2/50.2 系列嵌入式终端
时间: 2026-02-04浏览次数：
REXROTH IndraControl VEP30.2/40.2/50.2 系列嵌入式终端
REXROTH IndraControl VEP30.2/40.2/50.2 系列嵌入式终端
REXROTH IndraControl VEP30.2/40.2/50.2 系列嵌入式终端是适配工业场景的 PC-based 人机交互设备，涵盖8.4 英寸（VEP30.2）、12.1 英寸（VEP40.2）、15 英寸（VEP50.2） 三款型号，标配128MB 内存 + 128MB Compact Flash 卡，搭载Windows CE 4.2 .NET 操作系统，支持RS232/USB/Ethernet/VGA 多接口，正面防护等级IP65，适配食品加工、机床、印刷等设备，可通过Rexroth CE Settings 配置参数，需搭配IndraLogicWinCE（需授权） 和WinStudio 可视化软件实现控制功能。
产品概述
核心定位：IndraControl VEP 系列是博世力士乐推出的工业级嵌入式终端，兼具人机交互（操作 / 显示）和控制功能，基于 PC 架构设计，适配多行业工业设备的现场操作需求。
产品型号区分
| 型号 | 显示尺寸 | 分辨率 | 操作方式 | 正面尺寸（宽 × 高） | 重量 |
| VEP30.2CC | 8.4 英寸 | 800×600 | 触摸屏 | 296×200mm | 2.2kg |
| VEP30.2CG | 8.4 英寸 | 800×600 | 触摸屏 + 5 键键盘 | 306×241mm | 3.0kg |
| VEP40.2CE | 12.1 英寸 | 800×600 | 触摸屏 | 350×290mm | 3.8kg |
| VEP50.2CH | 15 英寸 | 1024×768 | 触摸屏 | 407×370mm | 4.5kg |
核心优势
防护可靠：正面 IP65 防护，适应工业粉尘、轻微溅水，符合食品行业使用需求。
接口全面：覆盖 RS232（COM1）、USB1.1×2、Ethernet（10/100Base-T）、VGA、PS/2 等，支持 PROFIBUS DP 主站扩展。
软件适配：预装 Windows CE 4.2 .NET，兼容 IndraLogicWinCE 软 PLC 和 WinStudio 可视化软件，支持 FTP/WEB/Telnet 服务器。
安装灵活：嵌入式安装，支持多姿态部署，预留充足散热空间。
关键技术参数
（1）硬件核心参数
类别 具体指标
处理器 Intel Ultra Low Voltage Celeron 400MHz，集成图形控制器（8MB 共享内存）
存储配置 主内存 128MB，Compact Flash 卡 128MB（支持扩展）
显示系统 TFT 彩色触摸屏，262144 色，背光寿命 8000~40000 小时（依尺寸）
电源规格 输入 24VDC（19~30VDC），最大输入电流 2.5A，输出 + 5V（5A）、+12V（1.8A）
环境参数 工作温度 5~45℃，存储温度 - 20~60℃，相对湿度≤75%（无冷凝），海拔≤2000m
机械特性 抗振：10~57Hz 时 0.075mm 振幅，57~150Hz 时 1g 加速度；抗冲击 15g（6ms）
（2）接口参数详情
接口类型 规格参数
Ethernet RJ45 接口，10/100Base-T，最大电缆长度 100m
RS232（COM1） 9 针 D-Sub 接口，最高传输速率 115200bps，支持硬件 / 软件握手，最大电缆长度 15m
USB 2 个 USB1.1 Type A 接口，单设备最大供电 500mA
VGA 15 针 HD-Sub 接口，最大分辨率 1024×768，最大电缆长度 1.5m
PS/2 6 针 Mini-DIN 接口，支持键盘 / 鼠标，最大电缆长度 1.5m
PROFIBUS DP 可选，9 针 D-Sub 接口，最高 12Mbauds，支持 DP V0/V1 协议
软件与配置
操作系统与预装软件
系统：Windows CE 4.2 .NET，预安装 IndraLogicWinCE（需激活许可证）和 WinStudio "lite" 可视化软件。
核心工具：Rexroth CE Settings（参数配置工具）、Touch Calibration（触摸校准）、Save Registry（注册表保存）。
软件授权要求
| 软件组件 | 授权需求 | 订货号示例 |
| IndraLogicWinCE | 必须单独订购许可证 | R911308258 |
| WinStudio Runtime | "lite" 版限 200 变量，扩展需授权 | R911306951（4000 变量） |
| 固件包 | 含系统与预装软件 | R911310115 |
关键配置功能
网络配置：支持 DHCP 自动获取或静态 IP 设置，通过 Rexroth CE Settings 配置。
应用自启：可设置 WinStudio、Web Browser、Remote Desktop 等自启程序。
数据交互：支持 FTP/WEB/Telnet 服务器自启，实现远程文件传输与控制。
安装与接线规范
安装要求
安装方式：控制柜嵌入式安装，需按型号对应开孔尺寸（如 VEP30.2CC 开孔 264×16mm）。
空间预留：设备周围需预留≥50mm 散热间隙，避免阳光直射。
固定扭矩：使用 M4/M5 螺钉，拧紧扭矩 3.1~8.1Nm（依型号）。
接线规范
电源接线：24VDC 电源需接双重 OV 线，保护导体（PE）截面≥4mm²，最长电缆长度 4m。
信号布线：动力电缆与信号电缆分开敷设，屏蔽电缆屏蔽层仅在控制器端接地。
接口禁忌：禁止带电插拔连接器，PROFIBUS 总线需两端接终端电阻。
维护与配件
日常维护
清洁：每周用抗静电布或含变性酒精的清洁剂擦拭屏幕，禁止用溶剂。
损耗件更换：CMOS 电池寿命≥5 年，电容组（UPS）建议每 5 年更换，需联系博世力士乐服务。
连接检查：每年检查电缆与插头紧固性，破损部件立即更换。

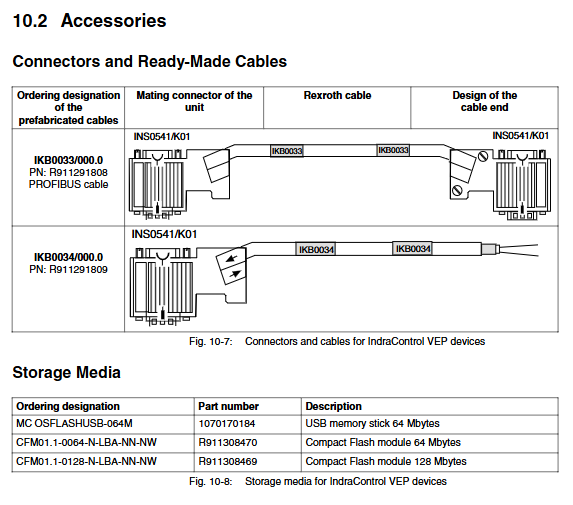

核心配件清单
| 配件类型 | 型号 / 订货号 | 用途 |
| PROFIBUS 电缆 | IKB0033（R911291808） | 控制器与终端 PROFIBUS 连接 |
| USB 存储棒 | MC OSFLASHUSB-064M | 数据存储与传输 |
| Compact Flash 卡 | CFM01.1-0128（R911308469） | 存储扩展 |
| 电源连接器 | Weidmüller SL 5.08mm | 24VDC 电源连接 |
