REXRTOH IndraControl VDP 16.3、VDP 40.3、VDP 60.3操作员显示器
时间: 2026-02-03浏览次数：
REXRTOH IndraControl VDP 16.3、VDP 40.3、VDP 60.3操作员显示器
REXRTOH IndraControl VDP 16.3、VDP 40.3、VDP 60.3操作员显示器
博世力士乐IndraControl VDP 16.3/VDP 40.3/VDP 60.3 系列操作员显示器的官方操作手册（2014 年 03 版本），核心围绕安全规范、产品参数、装配接线、调试维护及服务支持展开，明确三款型号分别配备12 英寸（800×600 像素）、15 英寸（1024×768 像素）、19 英寸（1280×1024 像素）TFT 显示屏，防护等级IP65（前面板）/IP20（后面板），支持触摸 / 按键操作及 CDI/USB/XSER/XVID 等接口，详细规定了 24V 供电连接、线缆选型（如 CDI 线缆最长 50 米）、安装间距（四周≥50mm）及故障排查流程，产品符合UL/CSA/CE 认证，为工业场景（如机床、包装机械）的专业人员提供全流程操作指导。
核心技术参数
参数类别 VDP 16.3 VDP 40.3 VDP 60.3 备注
显示屏规格 12 英寸 TFT，800×600 像素 15 英寸 TFT，1024×768 像素 19 英寸 TFT，1280×1024 像素 均支持 16.7 百万色彩
操作方式 触摸 / 按键（部分型号） 触摸 / 按键 / 触摸 + 按键 触摸操作 按键型号含 16 个 M 键（L1-L8/R1-R8）
防护等级 前面板 IP65，后面板 IP20 前面板 IP65，后面板 IP20 前面板 IP65，后面板 IP20 符合 DIN EN 60529
供电要求 DC 24V，电流消耗 0.85A DC 24V，电流消耗 1.05A DC 24V，电流消耗 1.7A 需符合 DIN EN 60742 标准电源
功率损耗 20W 25W 40W -
USB 接口 前面板 1 个（部分型号）+ 后面板 4 个 前面板 1 个（部分型号）+ 后面板 4 个 前面板 1 个 + 后面板 4 个 单口最大 500mA，总电流≤1A
设备重量 4.0kg 5.8kg 7.3kg -
外形尺寸（宽 × 高） 350×290mm（标准）/360×300mm（定制） 407×370mm（标准）/417×380mm（定制） 483×400mm 安装深度均为 41mm
安全规范要点
（一）电气安全
供电电源需符合过电压类别 II，230V/400V 接线需严格区分相线、零线及保护接地（PE），保护接地导线截面积≥6mm²（绿色 / 黄色）。
禁止将适用于低电压（如 24V）的电源单元连接至非设计供电电压，避免电击危险。
必须连接功能接地（FE），否则电压中断后恢复时，VDP 与 PC 间的电位差可能损坏电子元件。
（二）操作安全
触摸屏仅允许用手指或专用触摸笔（零件号 1070923266）操作，禁止使用尖锐物品，避免损坏屏幕或前面板。
清洁时禁用溶剂（如稀释剂）及高压清洗设备，防止损坏薄膜表面及密封件。
设备需垂直安装，最大偏差 ±45°，四周预留≥50mm 空间用于散热及线缆布置，避免遮挡连接器上的 LED 指示灯。
（三）合规要求
产品符合 EMC 指令 2004/108/EC，遵循 EN 61000-6-4（发射标准）、EN 61000-6-2（抗扰度标准）。
已通过 UL508（工业控制设备）、CSA C22.2 No.142-M1987 认证，UL 文件编号 E210730，仅交付状态下的认证有效，改装后需重新验证。
装配与连接规范
（一）安装要求
安装切口尺寸（表格）：| 型号 | 安装切口宽 × 高（mm） | 安装螺栓孔径（mm） | 螺栓数量 |
| VDP 16.3 | 335×275 | 5 | 8 || VDP 40.3 | 392×355 | 5 | 8 |
| VDP 60.3 | 463×370 | 5 | 8 |
紧固扭矩：M2.5 螺栓 0.4Nm、M3 螺栓 0.7Nm、M4 螺栓 1.4Nm、M5 螺栓 2.8Nm，避免扭矩不当损坏机械结构。
线缆布置：CDI 线缆需远离电机线缆等干扰源，弯曲半径≥4× 线缆直径（安装时）、≥8× 线缆直径（永久移动时），避免机械应力（拉伸、扭转等）。
（二）接线规范
供电连接：通过 X1S1 接口连接 24V 电源，引脚 1 为 + 24V、引脚 2 为 0V、引脚 3 为空，需使用铜导线，建议选用 VAP01.1H-W23-024-010-NN 电源单元（零件号 R911171065）。
控制柜 PC 连接：通过 CDI 接口（XSER 紫色 / RJ45 数据接口、XVID 黑色 / RJ45 图像接口）连接，需使用 2 根专用 CDI 线缆，最长距离：VDP 16.3（80 米）、VDP 40.3（70 米）、VDP 60.3（60 米），超过需使用 Y-Repeater（VAC01.1S-YD1-NNNN，零件号 R911171187）。
USB 连接：USB2.0 线缆最长 5 米，嘈杂环境需使用高抗干扰 USB 线缆（如 RKB0050/001.0，零件号 R911172944），XUSBIN 接口（Type B）连接控制柜 PC，最长 5 米。

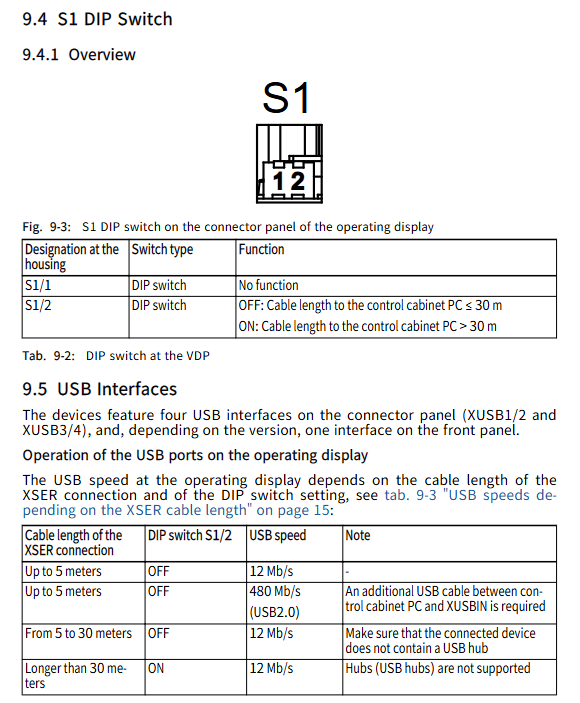

（三）DIP 开关设置
S1/2 开关：OFF（CDI 线缆长度≤30 米）、ON（CDI 线缆长度＞30 米），S1/1 无功能。
USB 速度：线缆≤5 米且 S1/2=OFF 时，支持 480Mb/s（需额外 USB 线缆）；线缆＞5 米时，速度为 12Mb/s，不支持 USB 集线器。
调试与维护
（一）调试
产品无需配置，可直接使用，启动时需先开启 VDP 供电或与控制柜 PC 同时开启，确保屏幕正常显示。
分辨率设置：需在控制柜 PC 的显卡驱动中设置对应分辨率（VDP 16.3：800×600；VDP 40.3：1024×768；VDP 60.3：1280×1024），设置后重启 PC 生效。
（二）维护要点
定期维护：至少每年检查一次插头与端子连接的紧固性及线缆是否破损，损坏部件需立即更换。
背光管理：背光寿命约 50,000 小时（25℃环境），可通过 Windows 控制面板 “电源选项” 设置背光关闭时间，延长使用寿命。
清洁要求：使用干燥软布清洁，禁用溶剂及高压水流，避免密封件失效导致防护等级下降。
（三）故障排查（表格）
故障现象 可能原因 处理措施
无图像显示 供电未连接、CDI 线缆接反、分辨率设置错误 检查 X1S1 供电、重新连接 CDI 线缆（XSER-XSER、XVID-XVID）、设置正确分辨率并重启 PC
USB 设备无法使用 线缆长度过长、DIP 开关设置不当 更换≤5 米 USB 线缆、根据 CDI 线缆长度设置 S1/2 开关
触摸屏无响应 未校准、驱动问题 重新校准触摸屏、确认预装英文键盘驱动未更改
屏幕分辨率错误 显卡驱动设置不当 在显卡驱动中选择对应型号分辨率，重启 PC
环保处置
产品可免费退回博世力士乐处置，需确保无油、油脂及其他污物，退回地址：Bosch Rexroth AG, Electric Drives and Controls, Bürgermeister-Dr.-Nebel-Straße 2, 97816 Lohr am Main, Germany。
包装材料（纸板、塑料、木材、聚苯乙烯）可回收，无需退回；产品含电子元件及金属，需分类回收，避免环境污染。
