REXRTOH A4VG Series 40斜盘式轴向柱塞变量泵
时间: 2026-02-02浏览次数：
REXRTOH A4VG Series 40斜盘式轴向柱塞变量泵
REXRTOH A4VG Series 40斜盘式轴向柱塞变量泵
产品概述与核心定位
A4VG Series 40是博世力士乐推出的高压斜盘式轴向柱塞变量泵，专为闭回路液压系统设计，核心优势是高功率密度和稳定的高压性能。其额定压力达450 bar，最大压力可至500 bar（单次工作时长≤10s，总时长≤300h），适配机床、工程机械、工业传动等需要高压动力输出的场景。产品集成内置辅助泵，可提供补压和先导油供应，同时支持多种控制方式与扩展功能，灵活性极强。
核心规格与技术参数
关键尺寸与排量| 规格（NG） | 主泵排量（cm³/rev） | 辅助泵排量（标准 / 大型，cm³/rev） | 重量（无贯通驱动，kg） | 最大转速（rpm） |
| 110 | 110.4 | 24.5/31 | 88 | 3150 |
| 125 | 125 | 31/- | 84 | 3000 |
| 145 | 145.3 | 32/39 | 106 | 2850 |
| 175 | 175.4 | 39/47 | 115 | 2650 |
| 210 | 210.6 | 46/60 | 152 | 2500 |
| 280 | 280.3 | 60/- | 160 | 2400 |
液压油与环境参数
推荐液压油：HLP 矿物油（DIN 51524），也可适配环保型、防火型液压油（需参考对应数据手册）。
粘度要求：连续工作 10-400 mm²/s（最佳 36-16 mm²/s），冷启动≤1600 mm²/s（时长≤3min）。
温度范围：液压油工作温度 NBR 密封≤85℃、FKM 密封≤110℃；存储运输温度 - 30~+85℃。
清洁度要求：ISO 4406 20/18/15，粘度 < 10 mm²/s 时需提升至 19/17/14。
控制方式与功能配置
主流控制方式详解| 控制类型 | 型号代码 | 核心特点 | 供电 / 信号要求 |
| 液压比例控制（先导压力相关） | HP1/HW2/HW8 | 流量 0-100% 无级调节，比例于先导压力（6-18bar） | 液压先导信号 |
| 机械伺服控制 | HW 系列 | 通过控制杆摆角调节流量，带弹簧对中 | 机械力（最大 170Ncm） |
| 转速相关自动控制 | DA1（12V）/DA2（24V） | 适配行走驱动，流量随发动机转速自动调节 | 12V/24V，额定功率≈26W |
| 电动比例控制 | EP1/EP3（12V）/EP2/EP4（24V） | 流量比例于控制电流（200-1200mA），部分带手动应急调节 | 12V/24V，100Hz 抖动频率 |
| 电动两点式控制 | EZ1（12V）/EZ2（24V） | 仅切换 “零排量 / 最大排量” | 12V/24V，最小动作电流 0.67-1.32A |
核心辅助功能

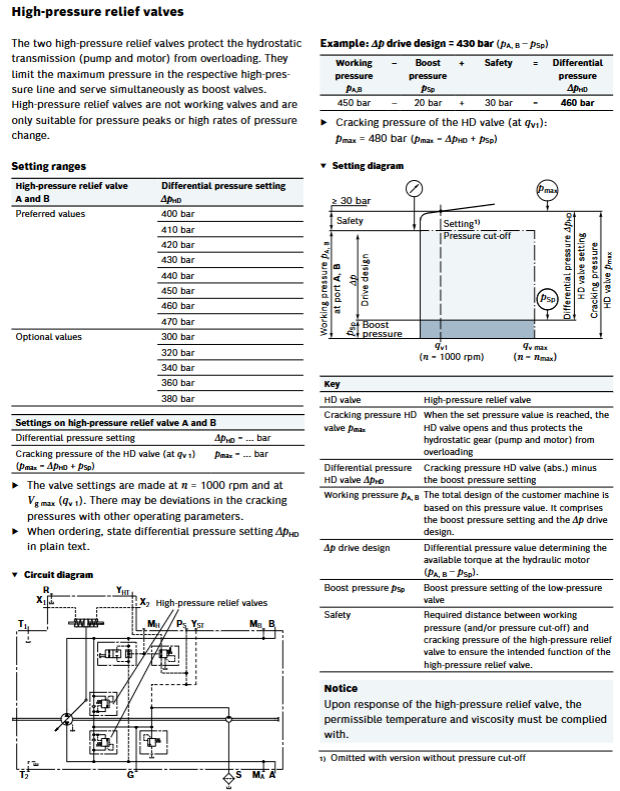

压力切断：压力达设定值后将排量降至最小，需比高压溢流阀低 30bar，避免溢流阀频繁动作。
旁通功能：可连通 A、B 口（如拖车场景），最大拖曳流量≤30L/min。
中性阀：断电时泵扭矩为零，保障安全，适配安全关键场景。
机械行程限制器：可无级限制最大排量，适配不同负载需求。
安装与维护要求
安装规范
安装位置：支持 12 种安装方式，推荐下置式（泵体低于油箱最低液位），最大允许吸油高度 800mm。
端口连接：工作口 A/B 为 SAE J518 标准，吸油口 S、排油口 T1/T2 需按安装位置选择连接（避免积液）。
贯通驱动：支持安装同规格附加泵，需注意贯通驱动扭矩（110NG 为 934Nm，280NG 为 2641Nm）。
过滤与补压要求
吸油口过滤：推荐配置带冷启动阀的吸油过滤器，连续工作时吸油压力≥0.8bar 绝对压力，冷启动≥0.5bar 绝对压力。
补压回路：辅助泵额定压力 25bar，最大 40bar，可选择内置过滤或外部过滤（需满足清洁度要求）。
安全与维护
安全防护：工作时泵体及电磁线圈温度较高，需佩戴防护装备；避免液压油污染导致阀组卡滞，需定期更换过滤器。
填充与放气：首次启动或长期停机后需填充液压油并放气，排油口需连接至油箱最高位，避免负压。
保存期限：标准防锈期 12 个月，最长可延长至 24 个月（需订单注明，且满足最优存储条件）。
扩展配置与配件
传感器选项
压力传感器：PR4 系列（0-600bar），安装于 MA/MB 口，适配高压监测。
转速传感器：DSA/DSM 系列，可监测泵转速与转向，不可 retrofit。
摆角传感器：霍尔效应式，输出 1-4V 模拟信号，适配排量闭环控制，不可 retrofit。
连接器与附件
电磁线圈连接器：DEUTSCH DT04-2P-EP04（IP67/IP69K 防护），不含抑制二极管。
过滤器附件：吸油过滤器（版本 S）、压力过滤器（版本 D）、带污染指示器的安装式过滤器（版本 B/F）。
