ABB Advant®OCS开放式控制系统Advant控制器250
时间: 2026-01-31浏览次数：
ABB Advant®OCS开放式控制系统Advant控制器250Advant Controller 250 模块化控制器与QABP 系列低压高效变频专用电机。控制器为紧凑型模块化设计，支持 S200/S800 系列 I/O，兼容 PROFIBUS-DP 等多种通讯协议，适配工业分布式控制；电机为全封闭三相鼠笼型，覆盖IE2/IE3 能效等级，机座号 71-355mm，支持变频调速，具备IP55
ABB Advant®OCS开放式控制系统Advant控制器250
Advant Controller 250 模块化控制器与QABP 系列低压高效变频专用电机。控制器为紧凑型模块化设计，支持 S200/S800 系列 I/O，兼容 PROFIBUS-DP 等多种通讯协议，适配工业分布式控制；电机为全封闭三相鼠笼型，覆盖IE2/IE3 能效等级，机座号 71-355mm，支持变频调速，具备IP55 防护与F 级绝缘，通过丰富变量代码实现定制化，广泛应用于造纸、冶金等多行业。
Advant Controller 250 控制器
（一）产品定位与核心优势
定位：紧凑型模块化工业控制器，适用于分布式控制系统，支持本地与远程 I/O 扩展。
核心优势：模块化设计易扩展、多协议兼容、支持远程编程、DIN 导轨安装降低运维成本。
（二）核心硬件组成
硬件类型 关键型号 / 规格 核心功能
控制器单元 PM253（16.7MHz）、PM254（28.8MHz）、PM255（50MHz） 32 位处理器 + FPU，支持逻辑 / PID 控制，带电池备份 RAM

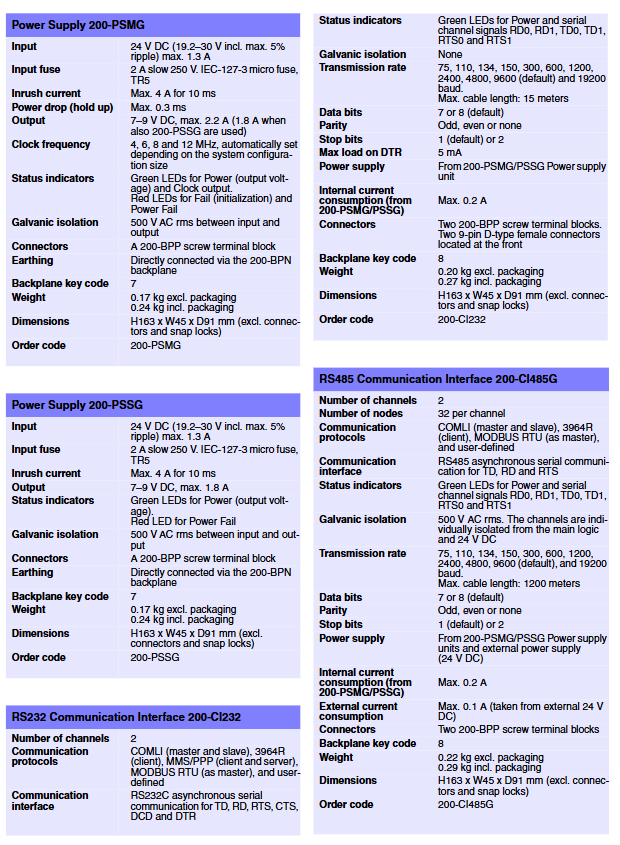

电源单元 200-PSMG（主电源）、200-PSSG（从电源） 24V DC 输入，输出 7-9V DC，主电源提供总线时钟

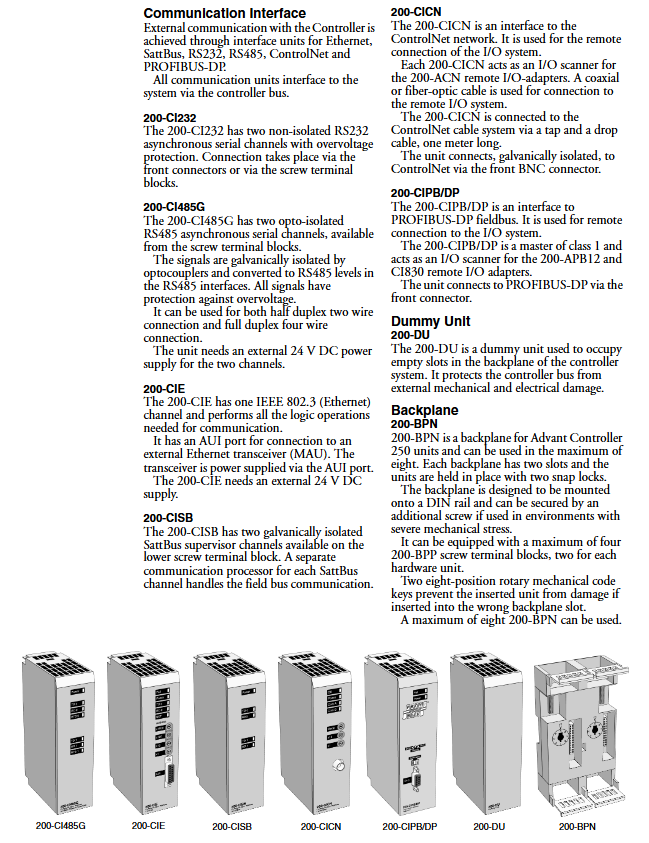

通讯接口 200-CIPB/DP（PROFIBUS-DP）、200-CICN（ControlNet）等 支持多种总线协议，实现远程 I/O 与系统通讯
背板与端子 200-BPN（2 槽背板）、200-BPP（12 极端子） 最多支持 8 个背板（16 个单元），端子适配 0.5-2.5mm² 导线
（三）核心技术参数
类别 参数详情
供电要求 24V DC（19.2-30V DC），纹波≤5%
环境条件 工作温度 5~55℃，存储温度 - 25~70℃，湿度≤90%（无冷凝）
防护等级 IP20
通讯性能 PROFIBUS-DP 最大 1200m 传输距离，ControlNet 光纤最大 7km
I/O 容量 最多 512 个远程 I/O 单元（PROFIBUS-DP 接口）
（四）软件与功能
编程软件：Control Builder（ControlIT），支持 Windows 2000 系统。
核心功能：逻辑函数（IEC 61131-3 标准）、PID 控制、报警检测与打印、多协议通讯。
编程方式：支持以太网（MMS 协议）或串口（PPP 协议）远程编程。
QABP 系列变频专用电机
（一）产品定位与核心优势
定位：针对中国市场设计的低压高效变频专用电机，全封闭三相鼠笼型结构。
核心优势：IE2/IE3 高能效、F 级绝缘（B 级温升）、抗轴电流设计、丰富定制选项、多行业适配。
（二）核心技术参数
类别 参数详情
能效等级 IE2、IE3（符合 IEC 60034-30-1:2014）
机座号与功率 机座号 71-355mm，功率范围 0.18kW-355kW
极数与转速 2/4/6/8 极，同步转速 3000/1500/1000/750r/min
防护与绝缘 防护等级 IP55（可选 IP56/IP65），绝缘等级 F 级（温升 B 级）
运行环境 工作温度 - 20~65℃，海拔≤1000m，防腐蚀等级 C3（中等）
过载能力 1.5 倍额定电流，持续 2 分钟
（三）结构与安装设计
核心结构：铸铁机座 / 端盖、铜定子绕组、压铸铝转子、深沟球轴承（可选圆柱滚子轴承）。
安装方式：支持底脚（IM B3）、凸缘（IM B5/B14）、底脚 + 凸缘（IM B34/B35）。
接线盒：IP55 防护，71-132 机座可 4×90° 转动，160-355 机座可 2×180° 转动，方便布线。
（四）关键配置与定制选项
可选配件：
制动器：UHT B、INTORQ BFK458 等（适用 H71-225 机座）。
编码器：Leine & Linde RHI503、HUBNER HOG10 等。
冷却方式：标配 IC411（自扇冷），可选 IC416（独立风机）。
变量代码：覆盖质保延长（865=1 年、530=2 年）、防护升级（158=IP65）、特殊润滑（039 = 耐低温）等定制需求。
（五）适用场景
适配行业：造纸、冶金、矿山、起重、风电偏航、橡塑、纺织、食品饮料、化工、水处理、暖通等。
典型应用：泵、风机、压缩机、输送机、搅拌设备等变频调速场景。
