ABB QABP 系列低压高效变频专用电机
时间: 2026-01-31浏览次数：
ABB QABP 系列低压高效变频专用电机
ABB QABP 系列低压高效变频专用电机
ABB QABP 系列低压高效变频专用电机 是专为中国市场设计的全封闭三相鼠笼型电机，效率覆盖IE2/IE3 能效等级，机座号范围71-355mm，极数 2-8 极，防护等级IP55，绝缘等级F 级（B 级温升），适配 380V 50Hz 电源，支持底脚 / 凸缘 / 底脚 + 凸缘多种安装方式，采用耐电晕复合漆包线与专有变频控制技术，可有效解决轴电流问题，广泛应用于造纸、冶金、矿山等多个工业领域，提供丰富可选配置（制动器、编码器、特殊润滑等），满足不同变频调速场景需求。
产品概述
基本定位
QABP 系列是 ABB 针对中国市场开发的低压高效变频专用电机，为全封闭三相鼠笼型结构，核心用于工业场景的变频调速驱动。
产品符合 IEC 国际标准与中国 GB 标准，生产厂家通过 ISO9001 质量认证及 ISO14000 环境标准，质量与环保性能达标。
核心优势
高效节能：能效等级达 IE2/IE3，降低运行能耗。
稳定可靠：采用高等级耐电晕复合漆包线，提升绕组绝缘水平，专有技术解决轴电流问题，减少绕组和轴承故障。
灵活适配：支持多安装方式、多极数选择，提供丰富定制配置，可满足不同行业特殊需求。
防护性强：IP55 防护等级，适应工业恶劣环境，可选更高防护等级（IP56/IP65）。
核心技术参数
（一）关键参数汇总
类别 参数详情
功率范围 0.18kW（71 机座 6 极）~355kW（355 机座 2/4 极）
机座号 71、80、90、100、112、132、160、180、200、225、250、280、315、355mm
极数与转速 2 极（3000r/min）、4 极（1500r/min）、6 极（1000r/min）、8 极（750r/min）
绝缘与温升 绝缘等级 F 级，温升等级 B 级（额定环境 40℃，最大允许温升 80K）
防护等级 标配 IP55，可选 IP56（变量代码 403）、IP65（变量代码 158）
冷却方式 标配 IC411（自扇冷），可选 IC416（独立风机冷却，变量代码 183）
运行环境 工作温度 - 20℃~65℃，存储温度 - 25℃~75℃，湿度≤95% RH（无冷凝）
过载能力 1.5 倍额定电流，持续 2 分钟（额定电压和频率下）
（二）能效与效率数据
IE2 能效：效率范围 68.5%~95.3%（满载），符合 IEC 60034-30-1:2014 标准。
IE3 能效：效率范围 73.5%~96.3%（满载），节能效果优于 IE2，适用于高能耗场景。
结构设计与安装
（一）核心结构部件
部件 材质 / 规格 关键特性
机座与端盖 铸铁 防腐蚀等级 C3（中等），油漆颜色 Munsell 蓝 8B4.5/3.25
定子绕组 铜 F 级绝缘，B 级温升，耐电晕设计
转子 压铸铝 半键平衡，运行稳定
轴承 深沟球轴承（标配） D 端轴向锁定，机座号≥132 可选圆柱滚子轴承（变量代码 037）
接线盒 铸铁 IP55 防护，内置接地螺栓，支持多方向电缆进线
风扇 玻璃纤维增强聚丙烯（标配） 高速场景可选金属风扇（变量代码 068）

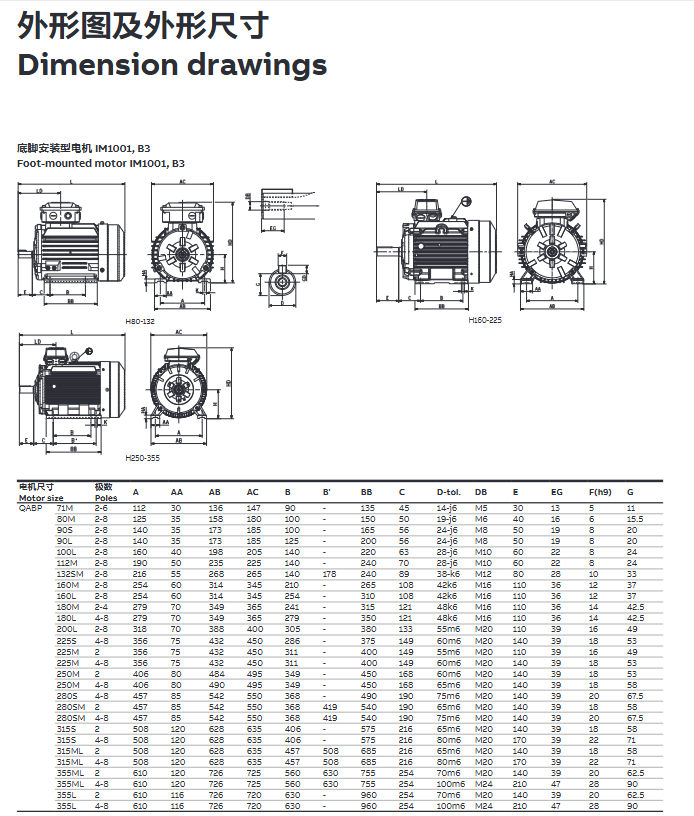

（二）安装方式与尺寸
安装类型：支持 4 类核心安装方式，可通过变量代码扩展定制：
底脚安装（IM B3/IM1001）：适用于多数通用场景
凸缘安装（IM B5/IM3001、IM B14/IM3601）：小凸缘 / 大凸缘可选
底脚 + 凸缘安装（IM B34/IM2101、IM B35/IM2001）：兼具两种安装优势
关键尺寸：机座号 71-355mm 对应轴伸长度 30-210mm，法兰孔径 4-Ø10~8-Ø24mm（随机座增大）。
功能配置与变量代码
（一）核心功能
变频调速：支持 50Hz 以下恒转矩、50Hz 以上恒功率调速，调速范围宽且转矩平滑，无爬行现象。
温度补偿：通过 Pt100/Pt1000 传感器实现温度自动补偿，保障不同温度下测量精度。
保护功能：具备过载、绕组过热保护（可选 PTC / 双金属温度开关），轴承电流防护（镀陶轴 / 绝缘轴承）。
（二）主要可选配置
配置类型 代表产品 / 代码 适用场景
制动器 UHT B（H71-225）、INTORQ BFK458（H71-225） 起重、输送等需紧急制动场景
编码器 Leine & Linde RHI503（H80-132）、HUBNER HOG10（H160-355） 高精度速度反馈场景
润滑脂 耐低温（变量代码 039）、耐高温（变量代码 040） 极端温度环境（-40℃~80℃+）
加热带 100-120V（450）、200-240V（451） 低温防潮场景
EMC 防护 EMC 电缆密封管（变量代码 704） 电磁干扰敏感场景
（三）变量代码说明
变量代码覆盖管理、平衡、轴承与润滑、冷却系统、防护、安装、试验等 10 余类定制需求，多数同时适用于 IE2/IE3 电机。
常用代码示例：延长质保（865=1 年、530=2 年）、IP65 防护（158）、独立冷却（183）、绝缘轴承（701）。
应用场景与适配行业
适用行业：造纸、冶金、矿山、起重、风电偏航、橡塑、纺织、印刷包装、食品饮料、化工、水处理、暖通等。
典型配套设备：泵、风机、压缩机、输送机、机床、搅拌设备等需要变频调速的工业机械。
