SIEMENS 5SY/5SP 系列小型断路器
时间: 2026-01-29浏览次数：
SIEMENS 5SY/5SP 系列小型断路器
SIEMENS 5SY/5SP 系列小型断路器
西门子5SY/5SP 系列小型断路器、5SM/5SU/5SV 系列剩余电流和电弧故障保护装置、5TE/5TL/5TT 系列模数化开关及控制产品，以及NEB/HEB 系列塑壳断路器四大核心产品线，产品通过 UL、IEC、CE、GB 等多标准认证，电流覆盖 0.3A-125A、分断能力最高 50kA，具备精准指示、防指触安全、免工具安装等优势，适配住宅、工业、非住宅建筑等多场景，提供完整终端配电保护解决方案。
核心产品分类及技术参数
1. 小型断路器（5SY/5SP 系列）
产品型号 核心类型 额定电流 分断能力 额定电压 脱扣曲线 适用场景
5SY6 标准型 0.3A-80A 6kA 230/400V AC B/C/D 通用建筑、工业终端配电
5SY4 高分断型 0.3A-80A 10kA 230/400V AC B/C/D 高短路电流环境
5SY7 超高分断型 0.3A-63A 15kA（最高 50kA） 230/400V AC C/D 重载设备、高风险回路
5SY5 直流型 0.3A-80A 10kA 220/440/880V DC B/C 直流配电系统
5SP4 重载型 80A-125A 10kA 230/400V AC C/D 大电流负载保护
5SY60 紧凑型 2A-40A 6kA 230V AC B/C 节省配电箱空间场景
2. 剩余电流和电弧故障保护装置
产品类型 核心型号 剩余动作电流 额定电流 保护类型 核心功能
剩余电流保护断路器 5SU1 10/30/300mA 6A-40A 电磁式（A/AC 型） 集成过载 / 短路 / 漏电保护
5SU9 10/30mA 6A-63A 电子式（A/AC 型） 可选过压保护，短延时防误动
5SV9 30mA 6A-32A 电子式（A/AC 型） 1 模数紧凑型设计
剩余电流保护模块 5SM2 30/300mA 0.3A-63A 电磁式（A/AC 型） 搭配断路器使用，支持选择型
5SM9 10/30/100/300mA 0.3A-63A 电子式（A/AC 型） 带过压保护选项
剩余电流保护开关 5SV3 10/30/100/300/500mA 16A-80A 电磁式（A/AC 型） 多类型（瞬动 / 短延时 / 选择型）
5SV4 10/30/100/300/500mA 16A-80A 电磁式（AC 型） 基础瞬动型，防指触设计
电弧故障保护装置 5SM6 - ≤16A AFD 型 检测电弧故障，降低火灾风险
剩余电流监测装置 5SV8 0.03A-30A - A/AC 型 不中断供电，实时监测报警

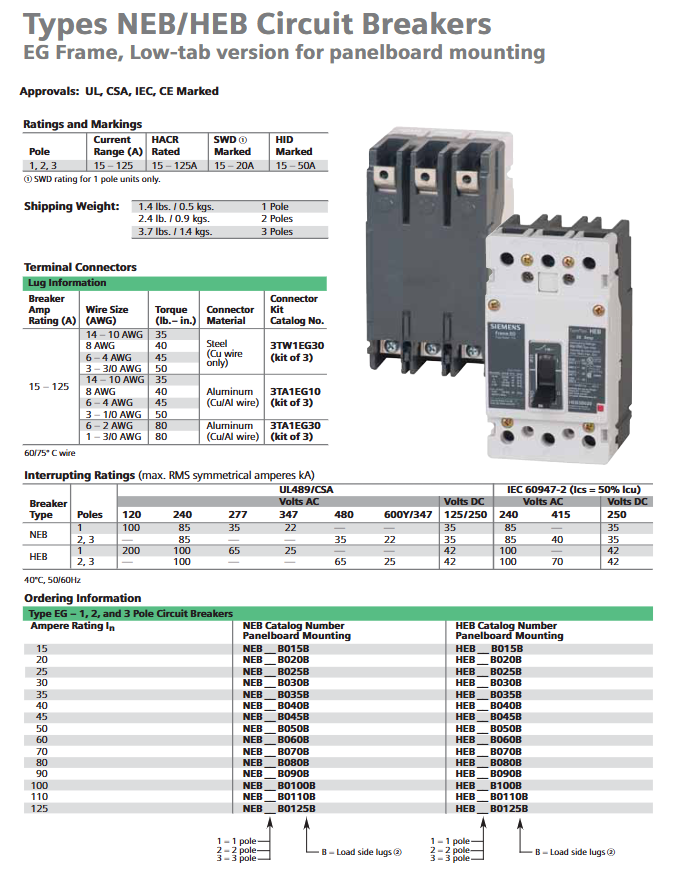

3. NEB/HEB 系列塑壳断路器
产品型号 极数 额定电流 分断能力（UL489） 接线规格 认证标准
NEB 1/2/3 极 15A-125A 100kA（1 极）、85kA（2/3 极） 14-3/0 AWG（铜 / 铝线） UL、CSA、IEC、CE
产品核心优势
安全防护
接线端子防指触设计，过电压类别 III、污染等级 3，降低触电风险。
剩余电流保护装置覆盖 10mA-500mA 动作电流，兼顾人身安全与防火。
部分产品抗浪涌电流最高 3kA，NEB/HEB 系列耐受高短路电流。
操作与安装
滑动卡扣设计实现免工具拆装，5SY 系列附件拼装无需额外工具。
视窗设计直观显示通断状态（红 = 通电、绿 = 断开），人体工学防滑手柄操作省力。
上下进线可选（直流型按极性），双端子支持双股接线，汇流排简化布线。
适配性与可靠性
极数覆盖 1P-4P 及 1P+N/3P+N，脱扣曲线 B/C/D 型适配不同负载（照明 / 电机 / 工业设备）。
储存温度 - 40℃~+75℃，环境温度 - 25℃~+55℃，适应恶劣环境。
机械寿命最高 20000 次，电气寿命最高 10000 次，长期稳定运行。
应用场景与认证
应用领域
住宅建筑：照明回路、插座回路、空调回路的过载 / 短路 / 漏电保护。
工业领域：设备终端保护、远程控制、铁路信号系统、风机控制。
非住宅建筑：商场、写字楼终端配电隔离，基础设施配电防护。
特殊场景：直流系统（光伏、储能）、恶劣环境（化工、泳池）、出口设备（UL 认证型号）。
认证标准
国际标准：UL 489、CSA C22.2、IEC 60898-1、IEC 60947-2、CE Marked。
国内标准：GB 10963.1、GB 14048.2、GB 16916、GB 16917、CCC、RoHS。
关键附件与配套产品
附件类型 核心型号 功能
脱扣器 分励（ST）、欠压（UR）、过压（OV） 远程脱扣、电压异常保护
辅助 / 故障信号触点 5ST3 系列 电路状态指示、故障报警
远控装置 5ST3053-5ST3058 远程操作、自动重合闸（ARD）
汇流排 5ST37 系列 简化布线，支持 10/16mm² 导线
锁定装置 5ST3806、5ST3802 防止误操作，保障维护安全
电涌保护器 5SD74 防雷击、浪涌电流防护
小型配电箱 8GB SIMBOX 设备安装载体，节省空间
