SIEMENS SENTRON 具有通信和测量功能的电路保护设备
SIEMENS SENTRON 具有通信和测量功能的电路保护设备

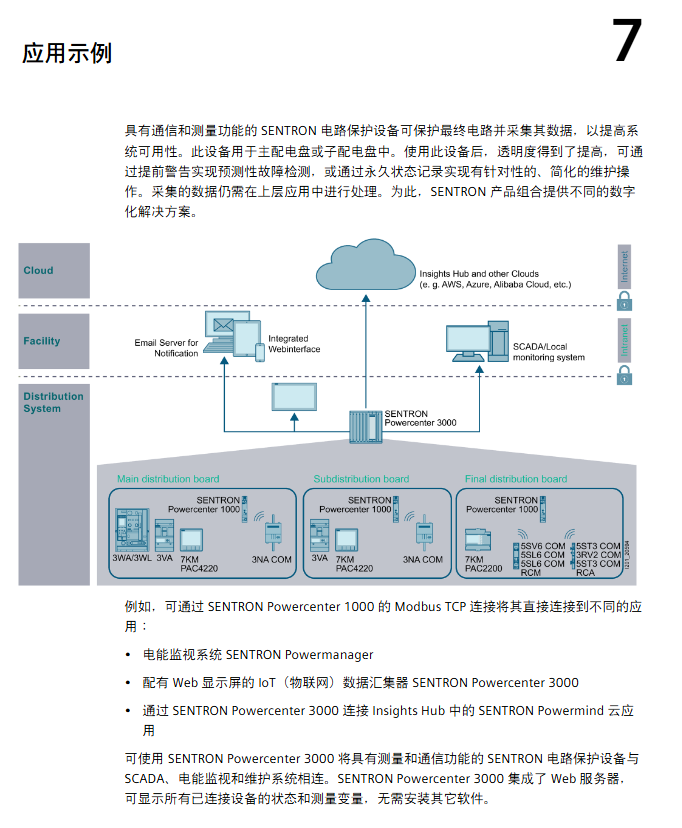

SENTRON 具有通信和测量功能的电路保护设备是西门子智能基础设施系列的核心产品，以SENTRON Powercenter 1000 为数据收发核心，可兼容 7 类终端设备（含小型断路器、电弧故障检测设备、熔断器等），支持无线 + 蓝牙 + 以太网 多接口通信，通过 Modbus TCP 协议 实现数据传输，能采集电流、电压、温度等电气参数及设备状态，具备报警阈值设置、脱扣原因记录、远程控制等功能，防护等级达 IP20-IP68，工作温度覆盖 - 40°C 至 + 60°C（部分型号耐受 200°C 循环高温），适用于主配电盘、子配电盘等场景，可提升系统可用性与运维透明度，仅允许合格专业人员安装调试。
核心组件详情
2.1 数据收发核心：SENTRON Powercenter 1000
参数 具体规格
订货号 7KN1110-0MC00
接口类型 以太网（Cat5 F/UTP 及以上）、蓝牙 5.1、无线电
连接能力 最多配对 24 台终端设备，支持 4 台并行运行
供电要求 24V DC SELV（19.2~28.8V），最大功耗 100mA
数据存储 测量趋势存储 1 小时～30 天，消息记录最多 50 条
防护等级 IP20
环境温度 运行：-25~+60°C；存储：-40~+85°C
物理尺寸 宽 18mm × 高 90mm × 深 70mm，净重 52g
2.2 终端设备（7 类核心型号）
设备类型 核心功能 关键参数 防护等级
5SL6 COM 小型断路器 过载 / 短路保护，功率测量，RCM 版本支持剩余电流监控 额定电流 2~32A，脱扣特性 B/C，测量精度 ±0.5% IP20（后侧）/IP40（前侧）
5SV6 COM 电弧故障检测设备 过载 / 短路 / 电弧故障保护，电气参数采集 额定电流 6~32A，分断能力 6kA，工作温度 - 25~+45°C IP20（连接端）/IP40（前侧）
3NA COM 熔断器 短路保护，电流 / 温度监测，提前预警 额定电流 80~315A，尺寸 NH2，操作类别 gG/gFF IP20
5ST3 COM 辅助开关 / 故障信号触点 状态监测（开关位置 / 脱扣），温度测量 模块化宽度 0.5TE，供电 24V DC，电流消耗 20mA IP20
3RV2 COM 无线辅助开关 电机起动器保护器状态监测，过载 / 短路脱扣记录 宽度 18mm，工作温度 - 20~+60°C IP20

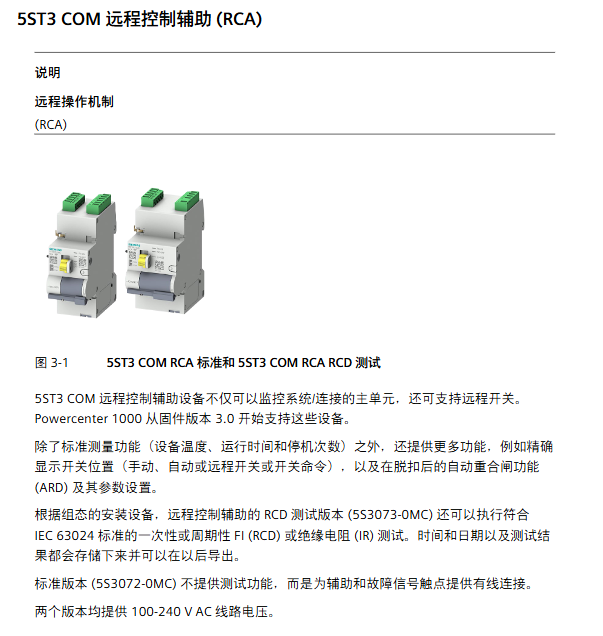

5ST3 COM RCA 远程控制辅助 远程开关，自动重合闸 (ARD)，RCD/IR 测试 供电 100~240V AC，支持 3+3 次重合尝试 IP20
2.3 配套软件
移动端：SENTRON Powerconfig mobile（iOS/Android）
功能：设备扫描、配对调试、参数设置、数据可视化
连接方式：蓝牙（5m~10m）、WLAN（同一网络）
PC 端：SENTRON Powerconfig
功能：项目导入导出、固件更新、批量参数配置
兼容性：支持 Modbus TCP 协议对接第三方系统
安装与调试规范
3.1 安装准备
交付检查：确认包装无损坏，设备型号与订货一致，保留原包装
标识要求：含制造商标识（订货号 / 序列号 / RF 码）和用户标识（设备 / 位置 ID + 安装日期）
环境条件：
污染等级：2 级（常规）/3 级（仅 3NA COM）
温度：运行 - 25~+60°C（3NA COM 为 - 10~+55°C），存储 - 40~+75°C
湿度：40°C 时≤93%（无结露）
安装间距：
终端与 Powercenter 最大距离≤3m（标准发射功率 0dBm）
多 Powercenter 并行时，信道需区分（自动 / 手动选择），避免干扰
3.2 设备安装与接线
安装方式：DIN 导轨卡装（符合 EN 60715 标准）
接线要求：
供电线路：24V DC SELV 采用无螺钉插入式端子，导体截面 0.2~1.5mm²
信号线路：5SL6/5SV6 COM 需连接相位 + 中性线（230V AC）
屏蔽要求：电缆双端接地，避免与动力线并行铺设
特殊要求：
3NA COM 需垂直安装，电子模块不得位于熔断器上方
Powercenter 安装位置需远离金属表面，保障天线效率
3.3 调试流程
设备添加：通过蓝牙 / WLAN 搜索或手动输入 IP 地址添加 Powercenter 1000
终端配对：扫描设备 RF 码（含 MAC / 安装码），分配设备地址（1~24）
参数配置：
通信参数：IP 地址（静态 / DHCP）、蓝牙 PIN 码、无线电发射功率
测量参数：报警阈值、能流方向、RCM 测量范围
控制参数：ARD 延迟时间、RCD 测试周期
功能验证：检查 LED 状态（绿灯常亮为正常）、测量值传输、报警响应
核心功能与技术特性
4.1 数据采集功能
采集参数：
电气参数：电流（0.02~2In）、电压（50~400V）、功率、电能、电源频率（45~65Hz）
设备状态：温度（-25~120°C）、运行小时数、开关循环、脱扣次数、剩余电流（RCM 版本）
采集精度：
电流 / 电压：±0.5%
功率 / 电能：±1%
温度：±2~2.5°C
传输频率：关键参数（电流 / 温度）每 2 秒传输，电能 / 电压每 60 秒传输
4.2 监控与报警功能
报警类型：
阈值报警：过流 / 欠流、过压 / 欠压、超温
状态报警：脱扣操作（过载 / 短路 / 电弧故障）、使用寿命预警（运行小时数 / 操作循环）
诊断报警：通信错误、自检失败、RCM 预警
报警设置：
可开启 / 关闭报警，调整阈值与滞后值（0~10%）
RCM 报警支持自动复位或手动确认
LED 指示：绿灯（正常）、黄 / 红灯（警告 / 故障），闪烁频率区分状态
4.3 通信与控制功能
通信协议：Modbus TCP，支持 3 个并发连接，端口 502
控制功能：
远程控制：通过软件或有线接口实现设备开关
自动重合闸 (ARD)：3+3 次尝试，延迟时间 10~1800 秒可设
测试功能：RCD 测试（符合 IEC 63024）、绝缘电阻 (IR) 测试
数据同步：支持 SNTP 时间同步，保障事件时间戳准确性
4.4 数据存储与可视化
趋势存储：
短期：温度 / 电流平均值（1 小时，间隔 10 秒）
长期：电能 / 温度极值（30 天，间隔 1 天）
可视化方式：
移动端：实时数据、趋势图表、报警消息列表
PC 端：项目数据导出（.splx 格式）、批量设备管理
上位系统对接：支持 SENTRON Powermanager、Powercenter 3000、云平台（Insights Hub）
维护与故障排查
5.1 日常维护
固件更新：通过 PC 端 Powerconfig 执行，更新 Powercenter 需 2 分钟，终端设备需 5~15 分钟
废弃处理：遵守当地环保规定，不得作为生活垃圾丢弃
定期检查：确认 LED 状态、接线紧固性、报警消息清零
5.2 常见故障排查
故障现象 解决方案
蓝牙搜索不到 Powercenter 1. 激活设备蓝牙模式（短按按钮 < 3 秒）；2. 检查移动设备蓝牙 / GPS 开启；3. 确认 PIN 码输入正确
配对超时 1. 检查设备供电；2. 后台仍在配对，耐心等待；3. 长按设备按钮≥10 秒复位后重试
Modbus 连接失败 1. 确认设备地址与寄存器地址正确；2. 检查以太网接线；3. 验证功能代码（读 0x03/0x04，写 0x06/0x10）
设备闪烁红灯 1. 短按按钮确认脱扣操作；2. 检查电路过载 / 短路原因；3. 复位设备后重新合闸
固件更新失败 1. 确保设备持续供电；2. 检查通信无干扰；3. 确认固件版本匹配设备类型
关键技术参数汇总
类别 核心指标
防护等级 IP20（Powercenter / 辅助开关）~IP68（部分终端设备）
额定电压 230V AC（单相）、400V AC（3NA COM）
额定电流 2~32A（小型断路器 / AFDD）、80~315A（熔断器）
分断能力 6kA（5SL6/5SV6 COM）、100kA（3NA COM）
通信接口 以太网（Modbus TCP）、蓝牙 5.1、无线电（2400~2483.5MHz）
存储容量 最多存储 30 天趋势数据，50 条事件消息
响应时间 开关命令响应≥1 秒，两次命令间隔≥10 秒
