SCHNEIDER Back-UPS™ Pro 550/900/1200/1500 230V安装和操作
SCHNEIDER Back-UPS™ Pro 550/900/1200/1500 230V安装和操作
APC by Schneider Electric Back-UPS Pro 550/900/1200/1500 230V 系列 UPS 的安装与操作手册，核心涵盖安全规范、硬件连接、功能配置、故障排查、售后服务五大模块，明确 UPS 需室内使用，支持电池备份（最长续航依型号而定）、浪涌保护、自动电压调节等核心功能，可通过前面板按钮或 PowerChute 软件配置电源节省、灵敏度等参数，电池寿命通常 3-5 年，出现故障可通过故障代码定位问题，需联系官方售后维修，且不同型号对应特定替换电池（如 BR550GI 对应 APCRBC110）
安全与安装规范
（1）安全要求
使用环境：仅室内使用，避免直接阳光照射、接触液体、粉尘过多或湿度超标环境。
电源连接：UPS 电源线直接插入墙壁插座，禁止使用浪涌保护器或延长线。
散热要求：通风口不得遮挡，预留足够空间保证正常散热。
电池注意：电池寿命通常 3-5 年，环境温度过高、电源质量差、频繁短时间放电会缩短寿命。
（2）硬件连接
连接类型 操作说明 适用设备
电池连接 按手册指引完成内置电池安装（部分型号出厂已预装） 所有型号
设备连接 关键设备（电脑、显示器、调制解调器）接 “Battery Backup outlets”，非关键设备（打印机、扫描仪）接 “Surge Protected outlets” 所有型号
数据连接 用配套线缆连接 UPS 的数据端口与电脑 USB / 串口，安装 PowerChute 软件（实现自动存文件与关机） 所有型号
拓展连接 电话线接入 “Telephone In” 端口，调制解调器接 “Telephone Out” 端口；以太网缆接入 “Ethernet In”，电脑接 “Ethernet Out”（仅支持 10/100/1000BASE-T） 部分型号（如 BR550GI/900G-FR）
接地连接 额外浪涌抑制设备的接地线接 “Ground Screw” BR1200GI/1500GI、BR1200G-FR/1500G-FR
外置电池连接 BR1500GI/1500G-FR 通过 “External Battery Pack connector” 连接外置电池组，延长续航 BR1500GI/1500G-FR
核心功能与配置
（1）电源节省功能
启用 / 禁用：长按前面板 “MUTE” 和 “DISPLAY” 按钮 2 秒，UPS 蜂鸣提示，显示屏 “叶子图标” 亮 / 灭表示功能启用 / 禁用。
阈值校准：主设备（如电脑）处于休眠 / 关机状态时，长按 “MUTE” 和 “DISPLAY” 6 秒，叶子图标闪烁 3 次且蜂鸣 3 次，完成阈值保存（适配不同设备休眠功耗）。
（2）显示模式配置
模式类型 操作方式 功能说明
常亮模式 长按 “DISPLAY” 2 秒 显示屏持续亮起，蜂鸣确认
省电模式 长按 “DISPLAY” 2 秒 无操作 60 秒后显示屏变暗，按任意按钮恢复亮起
（3）灵敏度调节

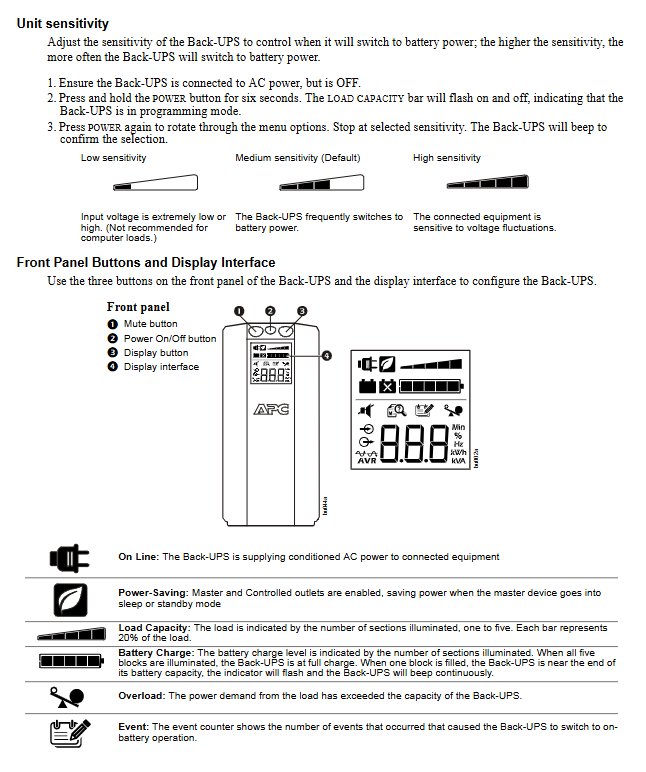

操作步骤：1. UPS 接交流电源但关机；2. 长按 “POWER” 6 秒，“LOAD CAPACITY” 指示灯闪烁进入编程模式；3. 按 “POWER” 切换低 / 中 / 高灵敏度，蜂鸣确认。
灵敏度说明：低灵敏度（输入电压极高低时切换电池，不推荐电脑负载）、中灵敏度（默认，适配多数设备）、高灵敏度（电压波动敏感设备适用，频繁切换电池）。
（4）其他关键操作
功能 操作方式 备注
手动自检 开机状态长按 “POWER” 6 秒 开机时自动执行一次自检
静音报警 短按 “MUTE” 仅关闭当前事件触发的报警
清除事件计数 显示事件界面时，长按 “DISPLAY”+ 短按 “POWER” 仅清除交流故障计数器
故障复位 故障状态长按 “POWER” 2 秒 清除故障视觉提示，恢复待机
状态指示与故障排查

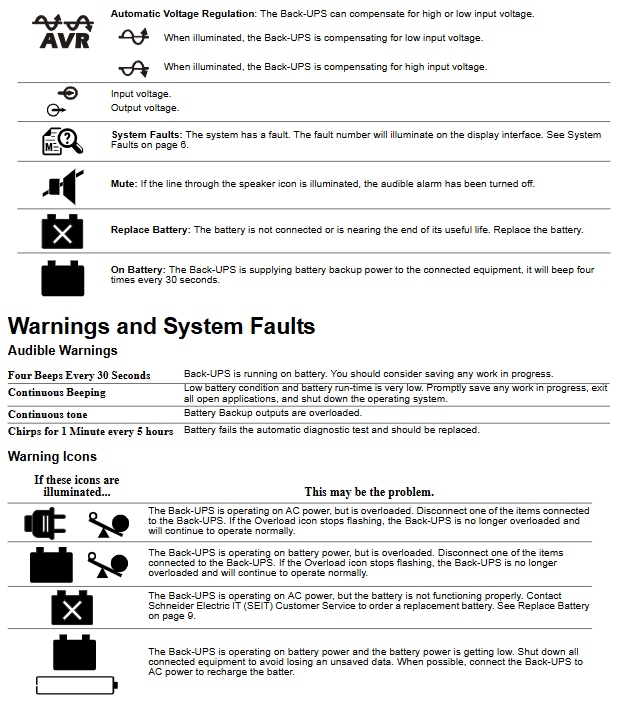

（1）声音警告与状态图标
声音提示 对应状态 处理建议
每 30 秒 4 声 电池供电 保存当前工作进度
持续蜂鸣 电池低电量 立即保存工作、关闭应用程序和操作系统
持续长鸣 电池备份输出过载 断开非必要设备
每 5 小时鸣叫 1 分钟 电池诊断失败 更换电池
状态图标 含义 处理建议
Overload（闪烁） 交流供电时过载 断开非必要设备，直至图标熄灭
Overload（常亮） 电池供电时过载 立即卸载设备，避免电池损坏
Replace Battery 电池故障 / 寿命到期 更换对应型号电池
On Battery 电池正在供电 尽快恢复交流电源或保存数据
（2）系统故障代码
故障代码 故障类型 处理方式
F01 电池供电过载 关机→断开非必要设备→重启 UPS
F02 电池输出短路 关机→断开所有设备→逐一重新连接，定位故障设备
F03-F09 电容过载 / 钳位短路 / 充电故障等 无法自行处理，联系官方技术支持
（3）常见问题排查
问题现象 可能原因 解决措施
UPS 无法开机 未接交流电源 / 断路器跳闸 / 电池未连接 检查电源连接→复位断路器→确认电池安装
断电后无备份供电 设备接错插座（插在浪涌保护口） 将关键设备移至电池备份插座
备份续航短于预期 非必要设备占用电池负载 / 电池未充满 卸载非关键设备→充电 16 小时→检查电池状态
部分插座无供电 电源节省功能启用，受控插座已关闭 禁用电源节省功能或重新校准阈值
电池更换指示灯亮 电池寿命到期 更换对应型号备份电池（如 BR1500GI 用 APCRBC124）
产品规格
型号 容量（VA） 最大负载（W） 输入电压范围（V） 典型充电时间（小时） 转换时间（最大）
BR550GI 550 330 176-282 12 8 ms
BR900GI 900 540 176-294 8 10 ms
BR1200GI 1200 720 176-294 8 10 ms
BR1500GI 1500 865 176-294 8 10 ms
BR900G-FR 900 540 176-294 8 10 ms
BR1200G-FR 1200 720 176-294 8 10 ms
BR1500G-FR 1500 865 176-294 8 10 ms
