TOSHIBA V200系列可编程逻辑控制器
时间: 2026-01-19浏览次数：
TOSHIBA V200系列可编程逻辑控制器
TOSHIBA V200系列可编程逻辑控制器
东芝V200 系列 PLC是基于微软 Windows 系统软件配置的通用可编程逻辑控制器，核心亮点为132 种梯形图指令全覆盖（含 I/O、数据处理、逻辑运算等 8 大类），支持位 / 字 / 双字 / 浮点型数据操作，适配 **-32768 至 32767（16 位）、-2147483648 至 2147483647（32 位）** 数据范围，具备时钟日历设置、USB 数据日志上传、PID 控制等扩展功能，遵循严格安全规范，适用于工业自动化控制场景，提供完整的安装、操作及维护指导。
一、产品基础信息
1.1 核心定位与适用场景
产品类型：通用型可编程逻辑控制器（PLC）
软件依赖：基于微软 Windows 系统的配置软件
适用领域：工业自动化控制（如电机控制、流程监控等）
核心价值：通过 132 种梯形图指令实现灵活的逻辑控制、数据处理及系统扩展
1.2 安全与环境规范
规范类别 关键要求
工作环境 温度 0-50℃、湿度 5%-95%（无凝露）、无腐蚀性气体
安装要求 独立金属导管布线、专用接地线（禁止导管接地）、非易燃绝缘地板
操作资质 需 Qualified Person 操作（具备电气设备安装 / 维护技能及安全培训）
防护标准 符合 NEC Article 110、OSHA、IEC 61131-2 等标准
改装限制 禁止未授权电气 / 机械改装（否则失效保修及安全认证）
二、指令体系详解（8 大类核心指令）
2.1 指令分类与核心功能
指令类别 数量 核心指令示例 适用场景
I/O 指令 12 种 NO/NC 触点、上升 / 下降沿检测、脉冲线圈 开关量输入输出控制
数据传输指令 9 种 MOV（字 / 双字）、块传输、数据交换 寄存器数据移动 / 复制
数学运算指令 20 种 加减乘除（含浮点型）、对数、平方根 数值计算、数据转换
比较指令 16 种 大于 / 小于 / 等于 / 不等于（支持多数据类型） 数值条件判断
逻辑指令 16 种 AND/OR/XOR、移位 / 循环（1 位 /n 位） 位逻辑运算、数据移位
转换指令 12 种 进制转换、ASCII / 十六进制转换 不同格式数据转换
定时器 / 计数器指令 5 种 ON/OFF 定时器、增减计数器 时间控制、脉冲计数

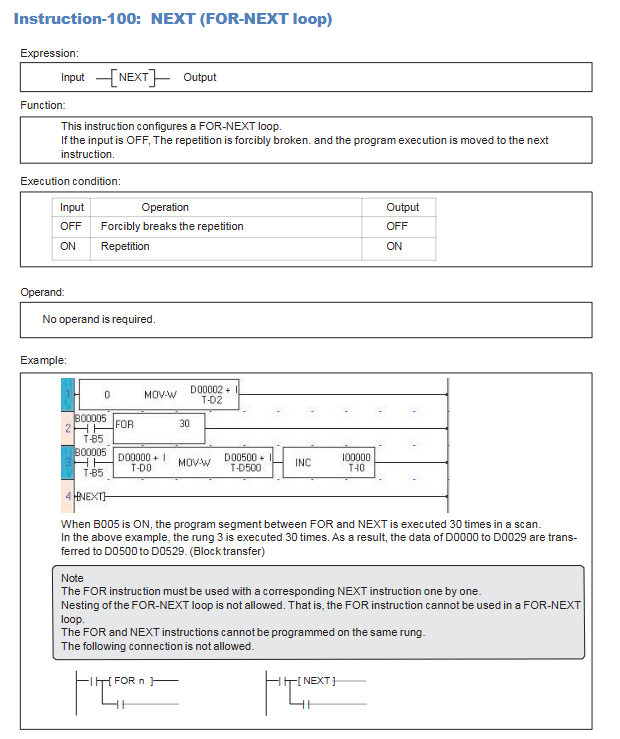

程序控制 / 特殊指令 31 种 子程序调用、PID 控制、日历操作 程序流程控制、扩展功能
2.2 关键指令特性
数据类型支持：位（bit）、字（16 位）、双字（32 位）、浮点型（32 位）
运算精度：浮点运算支持 ±3.4e±38 范围，满足高精度控制需求

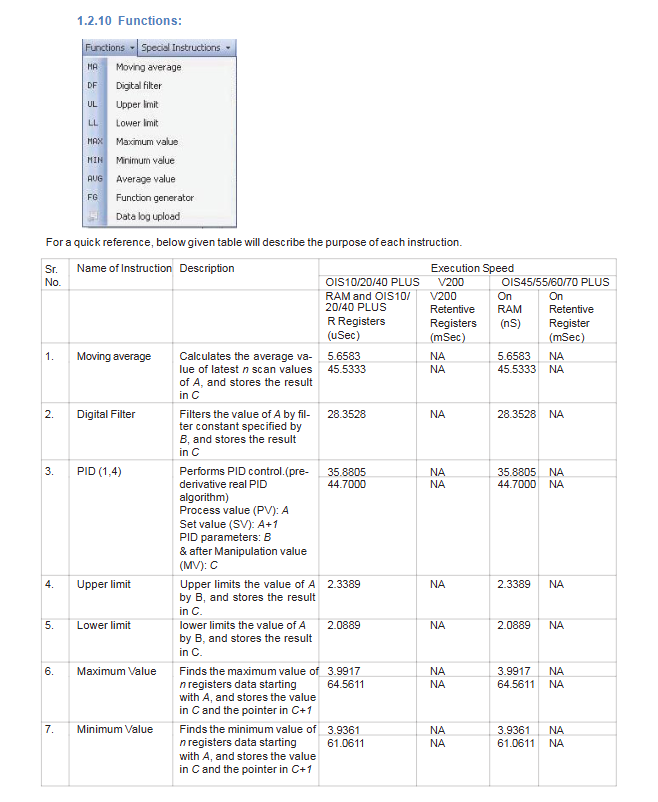

扩展指令亮点：
PID 控制：支持 Pre-derivative Real PID1/PID4 两种算法，适配反馈控制场景
数据日志：USB 上传 CSV 格式文件，支持日期时间筛选、分组存储
日历功能：支持时钟设置、时间差计算（精确到秒）
步骤序列：STIZ/STIN/STOT 指令组合，实现顺序操作控制
三、硬件与系统配置
3.1 寄存器与设备资源
寄存器类型：RAM 寄存器（D/BW/SW 等）、EEPROM 保持寄存器（R）
保持特性：R 寄存器断电保持，EEPROM 写入寿命 1000 万次，数据保存 200 年以上
I/O 扩展：支持本地 I/O 与扩展 I/O 模块，Direct I/O 指令实现即时更新
3.2 系统功能支持
中断控制：EI（使能）/DI（禁止）指令，支持定时器 / IO 中断
看门狗定时器：WDT 指令可扩展扫描超时检测时间（200ms 基础 + 1-100ms 扩展）
错误处理：指令错误标志（ERF）、溢出 / 下溢检测、数据有效性校验
四、操作与维护要点
4.1 安装与操作规范
安装前：检查包装完好性、型号匹配度，避免损坏设备安装
布线要求：输入电源与控制电路分导管布线，控制回路返回端不接地
操作防护：佩戴安全鞋、绝缘手套等防护装备，远离旋转机械与带电导体
4.2 维护与处置
定期检查：设备状态、标签完整性、接线紧固性
存储条件：通风干燥环境，温度 0-40℃、湿度 20%-80%（无凝露）
处置要求：禁止焚烧电气组件，遵循当地环保部门处置规范
