TOSHIBA Unified Controller nv 系列 type1 light 控制器
时间: 2026-01-19浏览次数：
TOSHIBA Unified Controller nv 系列 type1 light 控制器
TOSHIBA Unified Controller nv 系列 type1 light 控制器
东芝Unified Controller nv 系列 type1 light 控制器是第二代 V2000 CPU 模块，包含S（标准型）、H（高性能型）、D（冗余型） 三款机型，采用TC-net™高速串行 I/O 系统（支持 4km 远程连接），兼容 IEC 61131-3 编程标准，程序容量 32K-128K 步，I/O 连接数最高 192 点，具备灵活扩展、高可靠性及 V2000 S2 系列程序兼容优势，广泛应用于水务、油气、交通、航空等工业场景，提供本地 / 远程 I/O 控制及冗余配置选项。
一、产品基础信息
1.1 核心定位与优势
产品名称：东芝 Unified Controller nv 系列 type1 light 控制器
产品定位：工业级顺序控制模块，第二代 V2000 CPU 模块，适用于过程控制与离散控制场景
核心优势：
灵活性：支持本地 / 远程 I/O 配置，TC-net™ I/O 系统支持 4km 远距离连接
可靠性：采用高品质 IC 及板级测试，D 型支持冗余配置，故障自动切换
标准化：编程软件兼容 IEC 61131-3 标准，支持多语言编程
兼容性：可直接替换 V2000 S2 系列，S2E/S2T 系列支持程序迁移
工作环境：
工作温度：0-55℃（24 小时平均≤40℃）
存储温度：-40-70℃
相对湿度：5%-95%（无凝露）
冷却方式：自然冷却
1.2 三款机型核心参数对比
机型 程序容量 I/O 连接数 TC-net 回路 配置模式 核心特点 订单号
type1 light S（标准型） 32K 步 32 点 无 单机 紧凑型，支持 G2 I/O，RS485+Ethernet 接口 HPUM11**S
type1 light H（高性能型） 64K 步 64 点 1 路 单机 内置 TC-net 主站，支持 G2/TC-net I/O HPUM12**S
type1 light D（冗余型） 128K 步 192 点 1 路 单机 / 双机冗余 主从自动切换，适配关键系统 HPUM14**S
二、核心功能与性能
2.1 硬件与接口
处理器：32 位通用处理器 + 专用语言处理器（LP）
通信接口：
标配：Ethernet（100Mbps，最多 4 端口）、USB（编程 / 监控）
S 型额外：RS485（300bps-38.4Kbps）
支持网络：TC-net™、TOSLINE-S20、FL-net、Profibus 等
执行速度：
位操作：0.04μs-0.08μs（触点）、0.08μs-0.16μs（线圈）
浮点运算：0.2μs-0.4μs（乘法）
扫描周期：1-500ms（超高速 / 高速扫描）
2.2 编程与软件
编程工具：nV-Tool（支持日语 / 英语 / 中文版本）
支持语言：LD（梯形图）、FBD（功能块图）、SFC（顺序功能图）、ST（结构化文本）
软件功能：
自定义图形符号编辑，支持设备专属符号
XML 导入 / 导出，兼容 PLCopen XML Schema Ver.1.0
在线监控、数据追踪、I/O 强制等调试功能
事件日志记录（错误日志、传输日志）
三、系统配置方案
3.1 本地 I/O 配置
架构：1 个基本单元 + 最多 3 个扩展单元
插槽数量：S/H 型 32 插槽，D 型单机 31 插槽 / 双机 24 插槽
支持模块：G2 I/O 模块（数字量 / 模拟量 / 脉冲量）
数字量输入：DC12-24V/AC100-240V，8-64 点 / 模块
数字量输出：DC5-24V/AC100-240V，8-64 点 / 模块
模拟量输入：1-5V/4-20mA，4-8 通道，8-16 位分辨率
脉冲输入：最高 100kpps，2 通道
3.2 远程 I/O 配置（H/D 型支持）

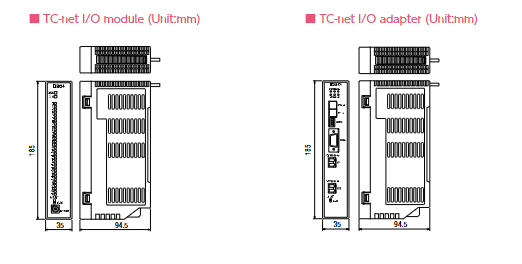

核心组件：TC-net™ I/O 适配器（SA912）、I/O 基架（BU901/BU905）、光纤电缆
性能参数：100Mbps 传输速率，最多 12 个节点，最大距离 4km
支持模块：TC-net I/O 模块（数字量 / 模拟量 / 脉冲量）
数字量输入：DC24V/48V，32-64 点 / 模块
数字量输出：DC12-24V，32-64 点 / 模块
模拟量输入：0-5V/0-20mA，4-16 通道

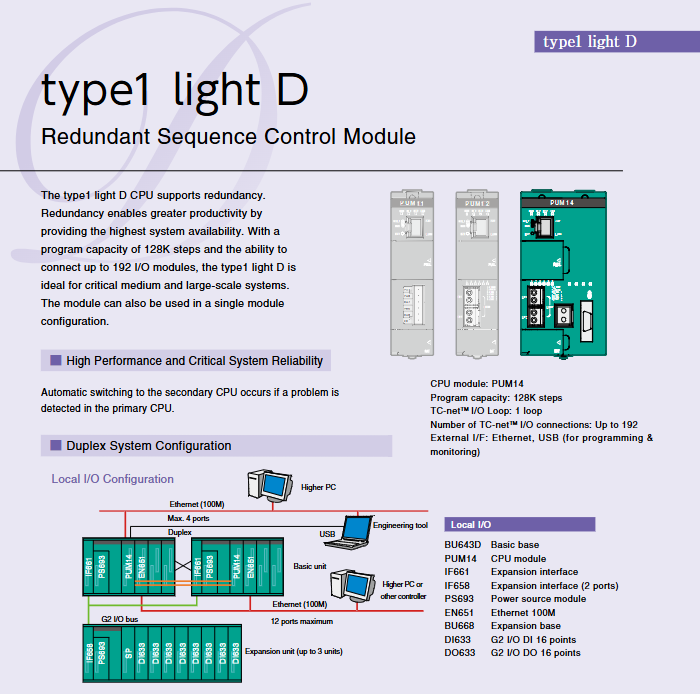

3.3 冗余配置（仅 D 型支持）
架构：双 CPU 模块 + 双电源模块，通过冗余跟踪电缆连接
切换机制：主 CPU 故障时自动切换至从 CPU，无停机时间
适用场景：大坝控制、油气输送等关键系统
四、典型应用场景
应用领域 具体场景 核心功能 系统优势
水务 给排水控制系统 水质监测、泵站联动 广域网互联，灵活扩展
油气 远程泵站控制 泵 / 电机监控、参数配置 光纤回路冗余，抗干扰
交通 隧道监控系统 亮度调节、通风控制、应急设备管理 大范围集中监控，高效运行
航空 机场地面灯光控制 灯光开关 / 亮度调节、电源维护 高速响应，双机冗余可靠
能源 大坝管理系统 泄洪控制、水位监测 误操作防护，稳定运行
物料搬运 起重机驱动控制 电机控制、状态监控 操作灵活，长期可靠
五、关键部件清单
5.1 核心硬件
部件类型 代表型号 功能描述
电源模块 PS693 AC100-240V 输入，DC5.0V/7.0A 输出
扩展接口 IF661 G2 I/O 扩展接口，基本单元 / 扩展单元通用
TC-net 适配器 SA912 TC-net I/O 回路转 TC-net I/O 总线
扩展电缆 CS6R5 标准扩展电缆，长度 0.5m
冗余电缆 CX701 双机信号跟踪电缆，长度 1m
5.2 软件工具
工具名称 版本类型 功能描述
nV-Tool4 日语单机版（HET81J4SS） 编程、调试、监控一体化工具
nV-Tool4 英语客户端服务器版（HET82E4SS） 多用户协作编程
nV-Tool4 中文单机版（HET81C4SS） 中文界面，适配国内用户
